Multi Fungsi PCB Depaneling Separator 2 Spindel Untuk V-Cut & Tab Board

Brand Name:	Winsmart
Model Number:	SMTID3
MOQ:	1 set
harga:	USD1-10000/set
Packaging Details:	Kasus kayu lapis
Payment Terms:	L/C, T/T, Western Union

Detail Information

Product Description

Detail Information

Tempat asal:

Sertifikasi:

Jaminan:

1 tahun

Sistem CCD:

Mode:

Di barisan

Panel Maks:

300x300mm (Bisa dibuat khusus)

Kehidupan pisau:

100.000 Kali

Bahan Pisau:

SKH51

akurasi pemotongan:

±0,1 mm

Sudut potong:

Panjang pemotongan:

Dapat disesuaikan

Metode Pemotongan:

Pemotongan & Perutean V

Kecepatan memotong:

Kecepatan tinggi

Ketebalan pemotongan:

0,2-3,2mm

Lebar pemotongan:

2-6mm

Tingkat Kebisingan:

≤70db

Sumber daya listrik:

220V/50Hz

Nama produk:

Pemisah Depaneling PCB

Menyediakan kemampuan:

200 set per bulan

Menyoroti:

Multi-Type PCB Depaneling Separator

2 Spindles PCB Depaneling Separator

Tab Board PCB Separator Mesin

Product Description

Multi Fungsi PCB Depaneling Separator, 2 Spindel untuk V-cut & Tab Board

PCB Depaneling Separator Description:

Multi fungsi PCB Depaneling Separator dengan 2 Spindles adalah mesin khusus yang dirancang untuk pemisahan PCB, khususnya V-cut dan tab board.Ini memiliki dua spindle untuk menampung berbagai jenis PCBMesin ini serbaguna dan cocok untuk berbagai proses manufaktur PCB untuk kedua papan V-cut dan papan jembatan penggilingan.

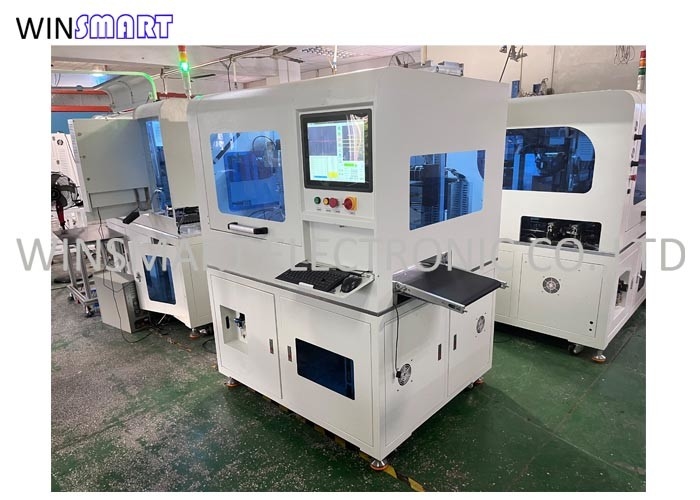

Multi Fungsi PCB Depaneling Separator 2 Spindel Untuk V-Cut & Tab Board 0

Fungsi pemisah panel PCB:

Fungsi utama dari Multifunction PCB Depaneling Separator dengan 2 Spindel adalah untuk memisahkan PCB, khususnya V-cut dan tab board.

Pemisahan V-cut: Mesin menggunakan salah satu spindle untuk melakukan pemisahan V-cut PCB.Ini mengikuti garis V-cut yang telah ditentukan di papan dan memisahkan mereka dengan tepat tanpa menyebabkan stres atau kerusakan.
Tab Board Separation: Mesin ini menggunakan spindle lain untuk memisahkan tab board.
Kustomisasi: Mesin ini memungkinkan kustomisasi berdasarkan desain dan persyaratan PCB tertentu.

Fitur pemisah PCB Depaneling

Spindel ganda: Penggabungan dua spindel memungkinkan mesin untuk menangani papan V-cut dan tab, menawarkan fleksibilitas dan efisiensi dalam proses penataan PCB.
Pemisahan presisi: Mesin memastikan pemisahan presisi PCB, menjaga integritas papan dan meminimalkan stres atau kerusakan komponen.
Parameter yang dapat disesuaikan: Mesin ini menawarkan parameter yang dapat disesuaikan seperti kecepatan pemotongan, tekanan spindle, dan kecepatan pakan,memungkinkan kinerja pemotongan yang optimal pada bahan dan ketebalan PCB yang berbeda.
Jalur pemotongan yang dapat disesuaikan: Mesin dapat diprogram untuk mengikuti jalur pemotongan tertentu berdasarkan persyaratan desain PCB, mengakomodasi berbagai bentuk dan ukuran.
Sistem conveyor: Mesin ini mencakup sistem conveyor untuk memfasilitasi gerakan lancar PCB selama proses pemisahan, meningkatkan efisiensi dan produktivitas.

Spesifikasi PCB Depaneling Separator:

Artikel	SMTID3
Area kerja	250x200mm, 0-80mm ((Z)
CCD	540
Spindel	Merek Cina
Stiker sekrup, rel panduan, modul	Merek Cina
Servo motor	Panasonic
Eliminator elektrostatik	ADK-801ADK-801
PC	Kelas Industri
Kartu kontrol gerak	PI9074
monitor	17 inci
Sistem operasi	Windows 10
Kecepatan spindle	40000RPM
Kecepatan penggerak XYZ	XY.800mm/s, Z.300mm/s
Kecepatan pemotongan	0-80mm/s
Keakuratan pemotongan	± 0,05mm
Kekuatan keseluruhan	5KW
Platform kerja	Tray berputar dapat memotong dalam dua arah
Sistem pendingin spindle	Pendingin udara
Kekuatan pembersih vakum	3.5kw 380V,3-Phase ((opsional atas dan bawah pembersih vakum)
Tekanan udara	0.5-0.7MPa
Kontrol kebisingan	< 80 dB
Perangkat pengaman	Pintu keamanan dan sensor
Modus operasi	Inline
Pengisian PCB	Conveyor pakan yang dapat disesuaikan
Mode deteksi dan pemeliharaan kesalahan otomatis	Fungsi diagnosis diri, tampilan informasi kesalahan real-time dan pertanyaan secara intuitif status setiap port IO untuk pemecahan masalah
Dukungan dan pelatihan teknis	Memberikan layanan operasi peralatan, pemrograman, pemeliharaan perangkat keras dan pelatihan
Sistem penglihatan	Sistem koreksi posisi visual CCD
Tinggi yang dapat disesuaikan	50-70 mm
Lampu peringatan	Lampu Tricolor
Tutup pelindung rentang kerja	Mode perlindungan buta pintu heksahedral
Dimensi	1000 ((L) x1010 ((W) x1860 ((H) mm
Berat badan	Sekitar 1000kg

Prinsip kerja pemisah PCB:
Multi-fungsi PCB Depaneling Separator dengan 2 Spindles beroperasi berdasarkan jenis spesifik PCB yang diproses:

Pemisahan V-cut: mesin menggunakan salah satu spindle untuk mengikuti garis V-cut yang telah ditentukan di PCB. Spindle menerapkan tekanan terkontrol dan bergerak di sepanjang jalur V-cut,memastikan pemisahan yang akurat tanpa menyebabkan stres atau kerusakan.
Tab Board Separation: mesin menggunakan spindle lain untuk menghapus tab yang menghubungkan papan individu. spindle posisi sendiri di daerah tab yang ditunjuk dan menerapkan kekuatan yang dikendalikan,memisahkan tab sambil menjaga integritas setiap PCB.

Daftar konfigurasi separator PCB Depaneling:

1. Inline PCB pemisah depaneling x 1 unit

2. Vacuum cleaner x 1 unit

3. pisau gergaji x 5 pcs

4. Routing bit x 50 pcs

5. Manual penggunaan x 1 pc

6Video operasi dan video pengaturan.
