Detail produk:
|
| Warna: | Putih | Bahan PCB: | PCB kaku |
|---|---|---|---|
| ketebalan PCB: | 0,8-3,0mm | Keuntungan: | Penuh Otomatis |
| Presisi pemotongan: | ±0,05mm | Ukuran PCB maks: | 300x340mm |
| Aplikasi: | Pemisahan PCB Sambungan Penggilingan | Nama produk: | Inline PCB Depaneling Router |
| Cahaya Tinggi: | Mesin Router Depaneling PCB Inline,Pemotong Depaneling PCB Pemotong Bawah,Mesin Router Depaneling PCB Kaku |
||

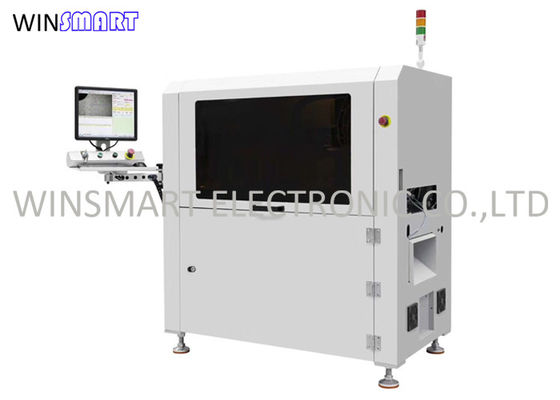

Mesin Inline PCB Depaneling Router Otomatis untuk Elektronik Otomotif
Fitur Inline PCB Depaneling Router:
1. otomatis penuh untuk produksi volume tinggi.
2. PC dan sistem penglihatan CCD untuk pemotongan yang tepat.
3Pemrograman dengan kompensasi dan pengumpulan debu.
4. Sistem pemotong bawah dan pembersih vakum untuk membuat permukaan PCB dan bengkel bersih.
5Fleksibel untuk berbagai jenis produk, model dibuat khusus tersedia.
Spesifikasi Inline PCB Depaneling Router:
| Nomor Model | SMTIR811 |
| Ukuran Mesin | 1500 ((L) x850 ((W) x1600 ((H) mm |
| Berat mesin | Sekitar 800kg |
| Ukuran PCB maksimal | 260x340mm (standar) |
| Ketebalan PCB | 0.4-6mm |
| Ketinggian transmisi | 900 ± 50 mm |
| Arah Transmisi | Kiri -> Kanan |
| Kecepatan Pengangkutan | 1500mm/s |
| Mode Penganan | Jalur panduan transportasi tipe bagian |
| Penyesuaian Lebar Kereta Api | Manual |
| Sinyal komunikasi | SMEMA |
| Posisi PCB | Posisi perlengkapan |
| Sistem Pemilihan | Vakum |
| Spindel pemotong | SycoTec 60000rpm/min (standar) |
| Jenis pendingin | Pendinginan diri |
| Perubahan alat otomatis | Opsional |
| Periksa pisau pecah | Ya, aku tahu. |
| Keakuratan Pemotongan | ± 0,01mm |
| Routing Bit | 0.8-3.0 Dia, putaran kanan |
| Mengulangi Akurasi | ± 0,02 mm |
| Koordinasi Kecepatan Gerak | 1000mm/s |
| Mode Pengungkapan | Sabuk ESD |
| Cara Pengumpulan Limbah | Pengumpulan Lemari Limbah |
| Pemrograman Proses | Gerber Drawing Impor/Editing Program oleh Visual |
| Pasokan Udara | 5-8 kg/cm2 |
| Sumber Daya | AC380V, 50/60Hz, 3KW |

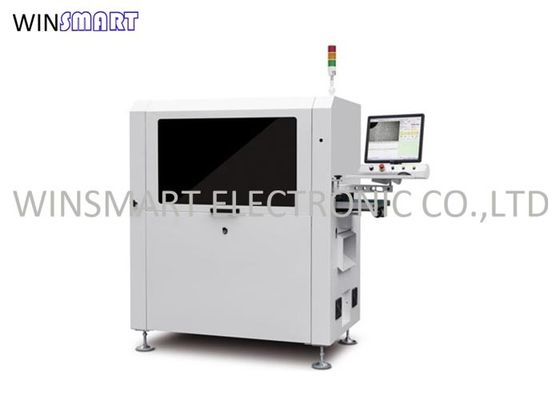

Rincian Inline PCB Depaneling Router:
Keuntungan Inline PCB Router:
1Operasi Inline: Mesin ini dirancang untuk integrasi ke dalam jalur produksi, memungkinkan PCB depaneling terus menerus dan otomatis.Ini memastikan alur kerja yang lancar dan proses produksi yang efisien dalam manufaktur elektronik otomotif.
2. Kemampuan Pemotongan Bagian Bawah: Mesin ini dilengkapi dengan router pemotongan bagian bawah khusus yang secara akurat memotong dan memisahkan PCB dari sisi bawah.Ini memungkinkan penghapusan yang tepat dari bagian yang tidak diinginkan dari PCB, seperti tab terpisah atau tepi panel.
3Operasi sepenuhnya otomatis: Mesin ini menawarkan operasi sepenuhnya otomatis, meminimalkan kebutuhan intervensi manual.meningkatkan efisiensi produksi dan throughput.
4. Keakuratan dan Akurasi: Dengan teknologi pemotongan yang canggih, mesin memastikan presisi tinggi dan akurasi dalam pemotongan bawah.dan menjaga integritas sirkuit dan komponen.
5. Parameter Pemotongan yang dapat disesuaikan: Mesin ini memungkinkan untuk menyesuaikan parameter pemotongan seperti kedalaman pemotongan, kecepatan, dan posisi alat.Fleksibilitas ini memungkinkan operator untuk menyesuaikan mesin dengan desain PCB tertentu dan mencapai hasil pemotongan yang optimal.
6Sistem Conveyor: Mesin ini biasanya dilengkapi dengan sistem conveyor yang mengangkut PCB melalui proses pemotongan.mengurangi risiko kerusakan dan menjaga efisiensi produksi.
7Sistem Visi: Beberapa mesin dapat menggabungkan sistem visi untuk penyelarasan yang tepat dan posisi PCB selama proses pemotongan.Hal ini memastikan pemotongan yang akurat di sepanjang jalur pemotongan yang telah ditentukan, meningkatkan kualitas dan hasil secara keseluruhan.
8Fitur-fitur keselamatan: Fitur-fitur keselamatan terintegrasi ke dalam desain mesin untuk memastikan keselamatan operator.
Inline PCB Depaneling Router FAQ:
1.A: Berapa umur bit routing?
150-300 meter.
2.A: Apakah model ini bisa memotong papan PCB Aluminium?
P: Ya, bisa.
3.A: Bagaimana dengan posisi PCB?
T: Gunakan jig yang disesuaikan untuk posisi.
4.A: Apa spindle untuk inline PCB router?
T:Jerman SycoTec 4025.
5Bagaimana cara membungkusnya?
Q: Router dan pembersih dikemas dalam kasus kayu terpisah setelah vakum.
6.A: Apakah instalasi dan pelatihan di lokasi tersedia.
T: Ya, tersedia.
7.A: Apa syarat pengiriman Anda?
T: Kami menerima ex-work, FOB, CIF, DDU, DDP, dll.
Layanan Kami:
1. Dukungan teknis seumur hidup dan garansi 2 tahun.
2Penggantian gratis atau pengembalian uang akan dilakukan jika ada masalah kualitas.
3. Tanggapan cepat / umpan balik dalam waktu 12 jam
4Insinyur tersedia untuk dikirim ke luar negeri untuk melakukan instalasi dan pelatihan.
5Kemasan yang kokoh untuk mencegah kerusakan akibat transportasi.
