Mesin Router Depaneling PCB
>

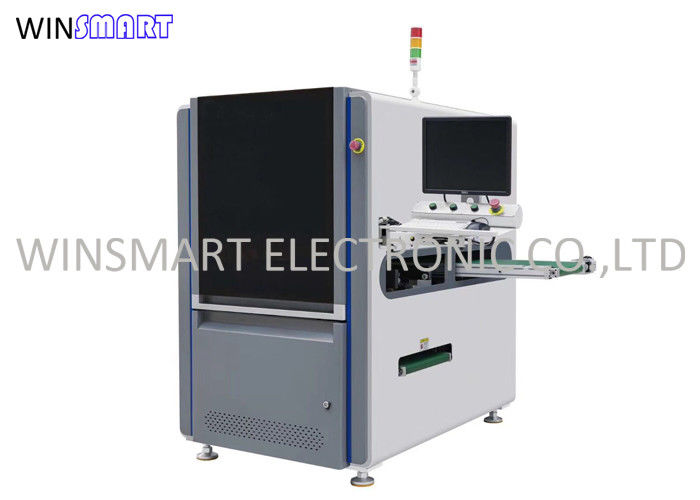

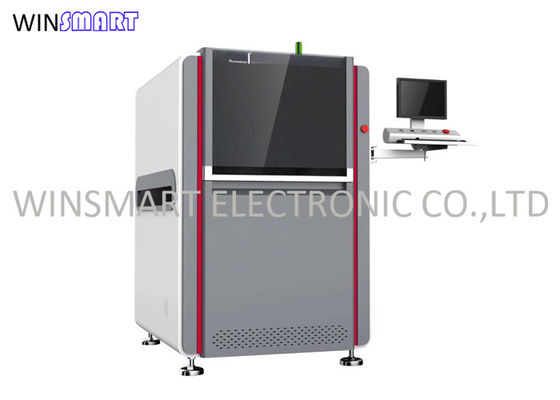

350x350mm Inline PCB Depaneling Router Machine tanpa Fittings

350x350mm Inline PCB Depaneling Router Machine tanpa Fittings

Nama Merek: Winsmart
Nomor Model: SMTIR812
Moq: 1 set
Price: USD20000-80000
Detail Pengemasan: kasus kayu lapis
Ketentuan Pembayaran: T / T, L / C, Western Union
Informasi Detail
Tempat asal:
Cina
Sertifikasi:
CE
Warna:
Abu-abu
bahan PCB:
FR4, Aluminium
Ketebalan PCB:
0.8-3.0mm
Keuntungan:
Tidak diperlukan perlengkapan
Pemotongan Presisi:
±0,05mm
Ukuran Max PCB:
350x350mm
Fitur:
Pemotongan bagian bawah
Nama Produk:
Router PCB Depaneling
Menyediakan kemampuan:
100 set / bulan
Menyoroti:

Mesin Pemisah PCB SMEMA

,

Mesin Pemotong PCB AC380V

,

Mesin Router Depaneling PCB Pendingin Sendiri

Deskripsi produk

Mesin Router Depaneling PCB Inline Pemisah PCB Tanpa Jig





Tinjauan Router Depaneling PCB Inline:

Sistem router inline otomatis penuh, dengan loader dan unloader untuk lini uji ATE, spindel berkecepatan tinggi, tegangan rendah untuk memisahkan PCBA dan memastikan presisi dan kebersihan, pendukung produksi bervolume tinggi.

Tidak perlu jig, nyaman untuk beralih ke aplikasi PCBA yang berbeda.

Kami juga dapat membuat khusus penumpuk dan penarik nampan untuk pengumpulan PCBA otomatis tanpa kontak manusia.



Detail Router Depaneling PCB Inline:

1. Spindel berkecepatan tinggi SycoTec, 80000RPM, mendukung pembersihan otomatis dan penggantian alat.

350x350mm Inline PCB Depaneling Router Machine tanpa Fittings
2. Fungsi deteksi alat otomatis.

3. Fungsi penggantian alat otomatis: ketika mata bor routing mencapai masa pakai yang ditetapkan, sistem mengganti mata bor secara otomatis.

350x350mm Inline PCB Depaneling Router Machine tanpa Fittings
4. Pemindai barcode opsional, kode QR kecil tersedia.

350x350mm Inline PCB Depaneling Router Machine tanpa Fittings
5. Penarik nampan kosong: operator menempatkan nampan baru di stasiun penarik, sistem menarik satu nampan kosong baru dan mengangkutnya ke stasiun pembongkaran PCBA.

350x350mm Inline PCB Depaneling Router Machine tanpa Fittings
6. Penumpuk nampan penuh: ketika nampan penuh dengan PCBA yang terpisah, sistem mengirimkannya ke stasiun penumpuk, dan operator mengeluarkan semua nampan penuh ketika kuantitas mencapai yang ditetapkan.

350x350mm Inline PCB Depaneling Router Machine tanpa Fittings

7. Sabuk transportasi rel PCB dipasang untuk pengumpulan rel limbah.

350x350mm Inline PCB Depaneling Router Machine tanpa Fittings



Fitur Router Depaneling PCB Inline:

  1. Konfigurasi Inline: Mesin router depaneling PCB inline dirancang untuk diintegrasikan ke dalam jalur perakitan otomatis, memungkinkan pemisahan PCB yang mulus dan berkelanjutan dalam proses manufaktur.

  2. Routing Presisi Tinggi: Mesin ini memiliki kemampuan routing presisi tinggi untuk memotong panel PCB secara akurat dan memisahkannya menjadi papan individu tanpa menyebabkan kerusakan pada komponen atau sirkuit.

  3. Berbagai Pilihan Pemotongan: Mesin router depaneling inline dapat menawarkan berbagai pilihan pemotongan, seperti routing garis lurus, routing kontur, dan pemotongan alur V, untuk mengakomodasi desain dan persyaratan PCB yang berbeda.

  4. Penggantian Alat Otomatis: Beberapa mesin dilengkapi dengan sistem penggantian alat otomatis yang memungkinkan pergantian cepat dan mudah antara alat pemotong yang berbeda, meningkatkan fleksibilitas dan efisiensi dalam proses depaneling.

  5. Integrasi Sistem Visi: Mesin canggih dapat menyertakan sistem visi untuk penyelarasan dan inspeksi, memastikan pemotongan yang tepat di sepanjang jalur yang ditentukan dan meningkatkan akurasi keseluruhan selama proses depaneling.

  6. Sistem Konveyor: Sistem konveyor terintegrasi membantu memindahkan PCB berpanel melalui area pemotongan dengan lancar dan konsisten, memastikan penyelarasan dan posisi yang tepat untuk pemisahan yang akurat.

  7. Sistem Kontrol: Mesin ini dikendalikan oleh antarmuka yang ramah pengguna yang memungkinkan operator untuk mengatur parameter pemotongan, menyesuaikan kedalaman pemotongan, dan memantau proses depaneling secara real-time.

  8. Fitur Keamanan: Mesin router depaneling PCB inline dilengkapi dengan fitur keamanan seperti tombol berhenti darurat, pelindung keselamatan, dan interlock untuk melindungi operator dan mencegah kecelakaan selama operasi.

Spesifikasi Router Depaneling PCB Inline:

Nomor Model SMTIR812
Ukuran Mesin 1060(P)x1356(L)x1570(T)mm
Berat Mesin Sekitar 1000kg
Ukuran PCB Maks 350x350mm (standar)
Ketebalan PCB 0.4-6mm
Tinggi Transmisi 900±50mm
Arah Transmisi Kiri -> Kanan
Kecepatan Transportasi 1500mm/s
Mode Pemberian Makan Rel pemandu transportasi tipe bagian
Penyesuaian Lebar Rel Otomatis
Sinyal Komunikasi SMEMA
Posisi PCB Penjepitan rel pemandu atas dan bawah
Sistem Pengambilan Sistem penjepit putar 360 derajat + Nozel Hisap Vakum
Spindel Pemotongan SycoTec 60000rpm/menit (standar)
Tipe Pendinginan Pendinginan mandiri
Penggantian Alat Otomatis Ya
Pemeriksaan Pisau Putus Ya
Akurasi Pemotongan ±0.01mm
Mata Bor Routing Diameter 0.8-3.0, rotasi kanan
Akurasi Pengulangan ±0.02mm
Kecepatan Gerak Koordinat 1000mm/s
Mode Pembongkaran Sabuk ESD
Cara Pengumpulan Limbah Jalur keluar
Pemrograman Prosedur Impor/Edit Gambar Gerber dengan Visual
Pasokan Udara 5-8kg/cm2
Pasokan Daya AC380V, 50/60Hz, 3KW


Keunggulan Router Depaneling PCB:

  • Peningkatan Throughput: Dengan terintegrasi ke dalam jalur perakitan otomatis, mesin router depaneling inline membantu menyederhanakan proses pemisahan PCB, yang mengarah ke throughput yang lebih tinggi dan efisiensi produksi yang lebih baik.

  • Presisi dan Akurasi: Mesin ini menawarkan presisi dan akurasi tinggi dalam pemotongan, memastikan bahwa PCB dipisahkan dengan bersih dan akurat tanpa menyebabkan kerusakan pada komponen atau sirkuit.

  • Pengurangan Biaya Tenaga Kerja: Mengotomatiskan proses depaneling dengan mesin inline mengurangi kebutuhan akan tenaga kerja manual, menghasilkan penghematan biaya dan peningkatan produktivitas dalam manufaktur elektronik.

  • Peningkatan Kontrol Kualitas: Mesin router depaneling inline berkontribusi pada peningkatan kontrol kualitas dengan secara konsisten menghasilkan pemisahan PCB yang akurat dan seragam, mengurangi risiko cacat dalam proses manufaktur.

  • Fleksibilitas dan Keserbagunaan: Dengan kemampuan untuk menangani berbagai pilihan pemotongan dan beradaptasi dengan desain PCB yang berbeda, mesin router depaneling PCB inline menawarkan fleksibilitas dan keserbagunaan untuk memenuhi berbagai persyaratan manufaktur.

  • Minimalisasi Limbah Material: Dengan memotong PCB secara presisi, mesin ini membantu meminimalkan limbah material selama proses depaneling, mengoptimalkan penggunaan material dan mengurangi biaya produksi.

Mesin router depaneling PCB inline menyediakan fitur-fitur canggih seperti routing presisi tinggi, otomatisasi, integrasi ke dalam jalur perakitan, peningkatan throughput, pengurangan biaya tenaga kerja, peningkatan kontrol kualitas, fleksibilitas, dan minimalisasi limbah material, menjadikannya alat penting untuk pemisahan PCB yang efisien dan akurat dalam manufaktur elektronik.

inline PCB depaneling router machine



Aplikasi Router Depaneling PCB:

Router depaneling PCB banyak digunakan untuk memisahkan panel PCBA setelah SMT. Sangat cocok untuk pemotongan kontur tidak beraturan dan papan sensitif tegangan untuk elektronik otomotif, medis, konsumen, industri, dan komunikasi.

Penggunaan mesin di bengkel pelanggan:

350x350mm Inline PCB Depaneling Router Machine tanpa Fittings



FAQ Router Depaneling PCB:

1.A: Berapa masa pakai mata bor routing?

   Q:150-300 meter.

2.A: Bisakah model ini memotong papan PCB Aluminium?

   Q: Ya, bisa.

3.A: Bagaimana dengan posisi PCB?

   Q: Sistem CCD untuk pemosisian.

4.A:Apa spindel untuk router PCB inline?

   Q: Germany SycoTec 4033AC.

5.A:Bagaimana cara mengemasnya?

   Q: Router dan pembersih dikemas dalam kotak kayu terpisah.

6.A:Apakah instalasi dan pelatihan di lokasi tersedia.

   Q: Ya, tersedia.

7.A:Apa syarat pengiriman Anda?

   Q: Kami menerima ex-work, FOB, CIF, DDU, DDP, dll.
