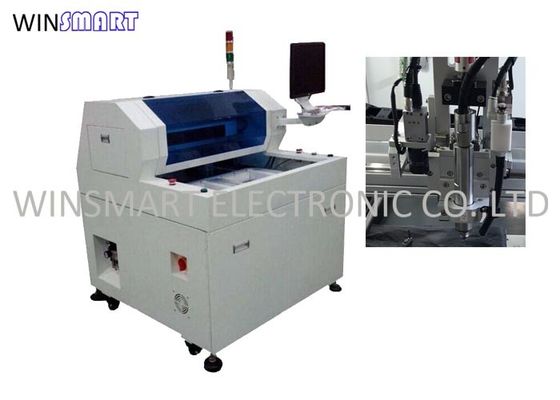

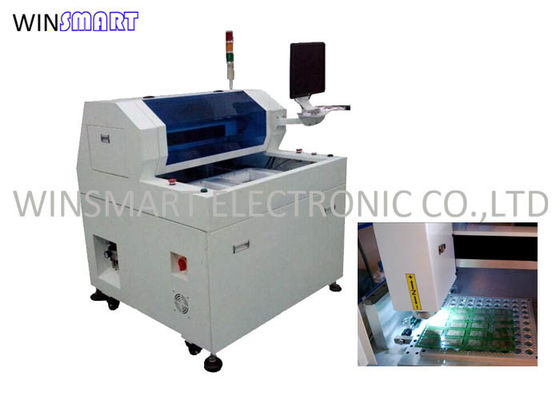

Peralatan Depaneling Semi Otomatis Pcb, Pemotong Papan Pcb CNC Untuk Pemisahan

Brand Name:	Winsmart
Model Number:	SMTR07
MOQ:	1 set
harga:	USD20000-80000
Packaging Details:	kasus kayu lapis
Payment Terms:	T / T, L / C, Western Union

Detail Information

Product Description

Detail Information

Tempat asal:

Sertifikasi:

Warna:

putih

Bahan PCB:

FR4, Aluminium

Ketebalan PCB:

0.8-3.0mm

Aplikasi:

Tab panel PCBA

Presisi pemotongan:

± 0,05mm

Ukuran PCB Maks:

280x320mm

Fitur:

Pemotongan atas

Penyedot debu:

3HP / 2.2KW

Routing bit:

Dia 0.8-2.5mm

Panduan pengguna:

Jaminan:

2 tahun

Instalasi di Tempat:

Nama Produk:

Router depaneling PCB

Menyediakan kemampuan:

100 set / bulan

Menyoroti:

Peralatan Depaneling PCB

Pemotong Papan Pcb

Peralatan Depaneling Pcb Semi Otomatis

Product Description

Mesin Router Depaneling PCB Semi-Otomatis Mesin Pemotong PCB CNC Untuk Pemisahan Yang Tepat

Aplikasi PCB Depaneling Router:

Banyak digunakan dalam industri Otomotif, industri LED, industri sumber daya, industri ponsel, industri komputer, peralatan rumah tangga, dll.,

Spesifikasi PCB Depaneling Router:

I. Perangkat Keras
POROS	Kumparan Bintang Kejora (opsional)
CCD	Kamera industri lini Sony 520
LENSA	Computar EX2C
Sekrup	Impor sekrup bola tanah presisi TBI
Panduan	Pelebaran HIWIN Rel panduan linier yang diimpor
MOTOR	Seri JiaBao LCF
KARTU KONTRONL I / O	HFC PCI-9074
KARTU KONTRON PENGEMUDI	HFC PCI-9074
KARTU I / O	PCI-9074-64pcs / -38pcs
Pembersihan statis	Seri STATIC-ST401A
Komputer	(RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1G DDR / 80G)
Antarmuka mesin	AOC LCD17 ", mouse Logitech
2. perangkat lunak
Sistem pengaturan	Windows XP Professional (Service3, v.3244)
Operasi GUI	Bahasa Inggris Windows XP
Pengeditan program	Di barisan
Sistem visi	Offset AOTU CCD
Sistem pengaturan	F versi 1.2.88

Parameter PCB Depaneling Router:

Secara keseluruhan
Dimensi (W * D * H)	1220mm * 1380mm * 1240mm
Bobot	450KG
Offset tinggi	60 ~ 110mm
Manipulator
Jenis motor	Seri JiaBao
Pengulangan posisi	0,001 mm
Area kerja sumbu (maks)	650mm * 560mm * 50mm
Stasiun kerja
Fiksasi PCB	standar, spesialisasi
Pemuatan / pembongkaran PCB	manual
Ukuran PCB (maks)	280 * 320mm
Tebal PCB (maks)	3,5 mm
Memperbaiki
Memperbaiki kekakuan	Perlengkapan khusus
Memperbaiki fiksasi	mesin
Motor Spindle
Kekuasaan	150W
Poros	60000rpm / menit
Melindungi	pendinginan sendiri / angin
Ganti pemotong	Spesialisasi
Kemampuan perutean
Kecepatan potong (maks.)	80 mm / dtk
Kecepatan mengemudi (maks.)	2500mm / dtk
Presisi pemotongan	0,01 mm
Sistem Vakum
Tenaga vakum	3.5KW AC 380V
Kekosongan	tegak lurus
Keperluan
Kekuasaan	2.0KW AC380V
Pasokan udara	4-6KG / cm2
Pemrograman
Pengeditan program	Di barisan
Fungsi edit	Garis, busur, sirkula, kurva U.
Penyimpanan program	HDD
Sistem visi	CCD warna SONE
offset pemotong penggilingan	MOBIL
Penyiapan vakum	MOBIL
Monitor Operasi
Iindikator	Status Mesin Iindikator
alat cek	Kehidupan alat deteksi otomatis, penggunaan pengujian waktu
Pelindung motor	Memiliki fungsi overheating, overload, low voltage protection
motor over loading check	Memiliki Overload, saluran normal, fungsi proteksi tegangan rendah
Alat yang dapat digunakan waktu	Umur alat deteksi otomatis,
Statistik data	Model papan terpisah, hitungan pisah, metode penghitungan beragam
Rekam kesalahan	Perangkat lunak secara otomatis mencatat semua memori alarm mesin
AKU AKU AKU.Ketepatan
Presisi sumbu	0,001 mm
Presisi pemotongan	0,1 mm
IV.Keamanan
Perlindungan area kerja	Dengan empat perlindungan tersegel
Sensor pintu	Sensor sakelar mikro pintu pengaman depan dan belakang (opsional)
Tombol berhenti darurat

Fitur PCB Depaneling Router:

1. Gambar zoom-in 1.X10 membuat pemrograman lebih mudah & meningkatkan akurasi pengaturan titik.

2. Dua meja geser menyediakan gerakan keluar-masuk secara bersamaan untuk mengurangi waktu tekuk untuk produktivitas yang lebih baik.

3. Sistem offset TANDA OTOMATIS. Citra CCD dapat memeriksa & mensimulasikan jalur atau perutean untuk mengurangi kesalahan yang tidak perlu sebelum pemotongan.

4. Memiliki pemeriksaan waktu hidup bit perutean dan sistem alarm untuk mengingatkan operator untuk mengubah bit perutean ketika selesai pemotongan 120M.Dan perutean bit pertama 2mm potong titik penggilingan pertama, 2mm tengah potong titik penggilingan kedua, 2mm terakhir potong titik penggilingan ketiga untuk meningkatkan waktu hidup.

PCB Depaneling Router Model Lain:

Peralatan Depaneling Semi Otomatis Pcb, Pemotong Papan Pcb CNC Untuk Pemisahan 0

FAQ Router PCB:

1.A: Apa waktu hidup bit perutean?

T: 150-300 meter.

2. A: Dapatkah model ini memotong papan PCB Aluminium?

T: Ya, bisa.

3. A: Bagaimana dengan posisi PCB?

T: Gunakan jig yang disesuaikan untuk pemosisian.

4. A: Apa spindel untuk router PCB sebaris?

T: Jerman SycoTec 4025.

5.A: Bagaimana cara mengemasnya?

T: Router dan pembersih dikemas ke dalam kotak kayu terpisah setelah vakum.

6. A: Apakah instalasi dan pelatihan di tempat tersedia.

T: Ya, ini tersedia.

7. A: Apa ketentuan pengiriman Anda?

T: Kami menerima ex-work, FOB, CIF, DDU, DDP, dll.

Layanan kami:

1. Dukungan teknis seumur hidup dan garansi 2 tahun.
2. Penggantian atau pengembalian uang gratis akan dilakukan jika terjadi masalah kualitas.
3. Respon cepat / umpan balik dalam waktu 12 jam
4. Insinyur tersedia untuk dikirim untuk melakukan instalasi dan pelatihan di luar negeri.
5. Kemasan padat untuk mencegah kerusakan akibat pengangkutan.
