Detail produk:
|
| Penyedot debu: | Atas atau bawah | Aplikasi: | Pemotongan PCBA |
|---|---|---|---|
| Ketebalan PCB: | 0.8-3.0mm | Routing bit: | Dia 0.8-3.0mm |
| Presisi pemotongan: | ± 0,05mm | Cara memotong: | Pemotongan atas |
| Baru: | Iya | Nama Produk: | Depanel Router PCB |
| Cahaya Tinggi: | Mesin Wind Cooling PCB Depaneling Router,Mesin Router Depaneling PCB Dua Meja,Pemotong Depaneling PCB Berdiri Sendiri |
||
Stand Alone PCB Router Depanel Mesin Dua Tabel Depanelisasi PCBA
Depanel router PCB dengan sistem poros presisi tinggi dapat bergerak cepat untuk memotong atau memisahkan papan sirkuit tercetak PCB, meningkatkan produktivitas sambil mempertahankan akurasi tinggi.
Ini banyak digunakan dalam industri Mesin Manufaktur Produk Elektronik Mesin.Kami selalu memberikan solusi satu atap yang masuk akal dan efisien kepada pelanggan berdasarkan sikap profesional.
Parameter Router PCB Berdiri Sendiri:
| I. Perangkat Keras | |
| POROS | SycoTec (KAVO) 4025HY |
| CCD | Kamera industri lini Sony 520 |
| LENSA | EX2C komputer |
| Sekrup | Impor sekrup bola tanah presisi TBI |
| Panduan | Pelebaran HIWIN Rel panduan linier yang diimpor |
| MOTOR | Panasonic |
| KARTU KONTRONL I / O | HFC PCI-9074 |
| KARTU KONTRON PENGEMUDI | HFC PCI-9074 |
| KARTU I / O | PCI-9074-64pcs / -38pcs |
| Pembersihan statis | Seri STATIC-ST401A |
| Komputer | (RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1G DDR / 80G) |
| Antarmuka mesin | AOC LCD17 ", mouse Logitech |
| 2. perangkat lunak | |
| Sistem pengaturan | Windows XP Professional (Service3, v.3244) |
| Operasi GUI | Bahasa Inggris Windows XP |
| Pengeditan program | Di barisan |
| Sistem visi | Offset AOTU CCD |
| Sistem pengaturan | F versi 1.2.88 |
Spesifikasi Router PCB Stand Alone:
| Secara keseluruhan | |
| Dimensi (W * D * H) | 1250mm * 1650mm * 1450mm |
| Bobot | 750KG |
| Offset tinggi | 60 ~ 110mm |
| Manipulator | |
| Jenis motor | Seri JiaBao |
| Pengulangan posisi | 0,001 mm |
| Area kerja sumbu (maks) | 650mm * 560mm * 50mm |
| Stasiun kerja | |
| Fiksasi PCB | standar, spesialisasi |
| Pemuatan / pembongkaran PCB | manual |
| Ukuran PCB (maks) | 320 * 320mm |
| Tebal PCB (maks) | 5 mm |
| Memperbaiki | |
| Memperbaiki kekakuan | Perlengkapan khusus |
| Memperbaiki fiksasi | mesin |
| Motor Spindle | |
| Kekuasaan | 150W |
| Poros | 60000rpm / menit |
| Melindungi | pendinginan sendiri / angin |
| Ganti pemotong | Spesialisasi |
| Kemampuan perutean | |
| Kecepatan potong (maks.) | 80 mm / dtk |
| Kecepatan mengemudi (maks.) | 2500mm / dtk |
| Presisi pemotongan | 0,01 mm |
| Sistem Vakum | |
| Tenaga vakum | 3.5KW AC 380V |
| Kekosongan | tegak lurus |
| Keperluan | |
| Kekuasaan | 2.0KW AC380V |
| Pasokan udara | 4-6KG / cm2 |
| Pemrograman | |
| Pengeditan program | Di barisan |
| Fungsi edit | Garis, busur, sirkula, kurva U. |
| Penyimpanan program | HDD |
| Sistem visi | CCD warna SONE |
| offset pemotong penggilingan | MOBIL |
| Penyiapan vakum | MOBIL |
| Monitor Operasi | |
| Iindikator | Status Mesin Iindikator |
| alat cek | Kehidupan alat deteksi otomatis, penggunaan pengujian waktu |
| Pelindung motor | Memiliki fungsi overheating, overload, low voltage protection |
| motor over loading check | Memiliki Overload, saluran normal, fungsi proteksi tegangan rendah |
| Alat yang dapat digunakan waktu | Umur alat deteksi otomatis, |
| Statistik data | Model papan terpisah, hitungan pisah, metode penghitungan beragam |
| Rekam kesalahan | Perangkat lunak secara otomatis mencatat semua memori alarm mesin |
| AKU AKU AKU.Ketepatan | |
| Presisi sumbu | 0,001 mm |
| Presisi pemotongan | 0,1 mm |
| IV.Keamanan | |
| Perlindungan area kerja | Dengan empat perlindungan tersegel |
| Sensor pintu | Sensor sakelar mikro pintu pengaman depan dan belakang (opsional) |
| Tombol berhenti darurat |

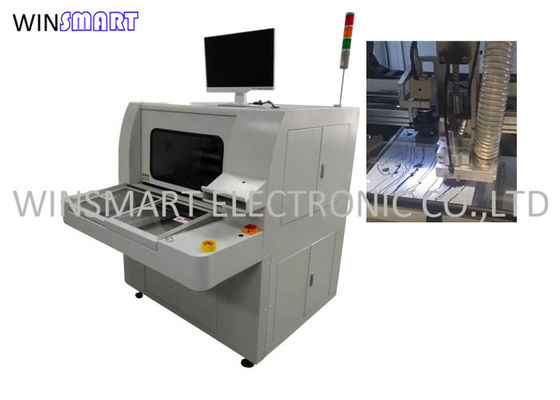

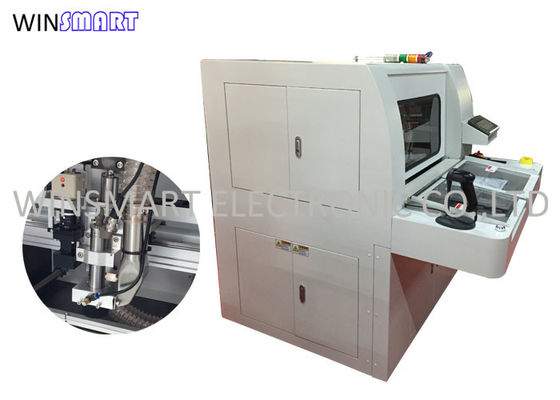

Foto Router PCB Berdiri Sendiri:
Stand Alone PCB Router Termasuk:
Pembersih vakum x 1pc
SycoTec spindel x 1pc
Perutean bit x 10 pcs
Instruksi manual x 1pc
Video operasi
Cara Pengiriman Stand Alone PCB Router
FedEx / DHL / UPS / TNT Express
Lautan
Udara
Kereta Api
Truk
