Detail produk:
|
Instalasi di Tempat: | Iya | Bahan PCB: | FR4, MCPCB |
---|---|---|---|
Sertifikat ce: | Iya | Pengemasan: | kasus kayu lapis |
Presisi: | ± 0,05mm | Nama: | Mesin Punching Pcb Otomatis |
Cahaya Tinggi: | Mesin Punching Elektronik MCPCB,Mesin Punching PCB Mati Bawah Bergerak,Mesin Punching PCB CEM |

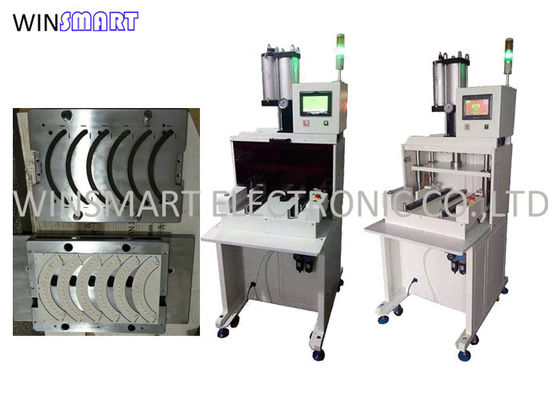

Mesin Punching PCB Otomatis PCBA Punch Untuk Papan PCB Logam
Fungsi:
Ini dirancang untuk PCB / FPC yang dihubungkan dengan titik dan lubang stempel, memiliki efek stamping dan meninju presisi efisiensi tinggi.Ini hanya menjamin pemotongan FPC, deformasi PCB di pasar saat ini.
Presisi pemotongan minimumnya adalah ± 0,05 mm untuk PCB tipis khusus.Area kerja maks adalah 460 * 320mm.
Fitur Mesin Punching PCB:
1.Depaneling PCB / FPC dengan cara punching dies, untuk menghindari micro cracks yang diakibatkan oleh manual.
2. Kerangka besi cor untuk kekakuan.Punching dies dapat diubah.Pengaturan yang mudah untuk meninju mati.
3. Cetakan bawah yang dapat dipindahkan untuk memudahkan pemuatan dan pembongkaran PCB punch die |FPC mati |Cetakan pukulan PCB |Cetakan FPC
Spesifikasi Mesin Punching PCB:
Area kerja | 460 * 320mm |
Tekanan Pekerjaan | 0,45-0,7Mpa |
Presisi pemotongan | ± 0,05 mm |
Waktu siklus | 7-15 detik |
Keluaran | 8T |
Ketebalan PCB / FPC | 0,08-3,5 MM |
Bahan PCB / FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
Mode pemotongan | Meninju |
Perlengkapan pukulan | Perkakas mati (cetakan) |
Properti Kerja |
Layar LCD, Secara otomatis mencatat jumlah produk olahan, meninju otomatis |
Port transmisi | Standar internasional |
Bahasa Operasi | Inggris |
Stroke | 50 MM |
Tinggi cetakan | 170 MM |
Kekuasaan | 380 / 220V |
Sekering | 3A |
Dimensi mesin | 820x740x1750mm |
Berat mesin | 680kgs |
Punching Dies:
