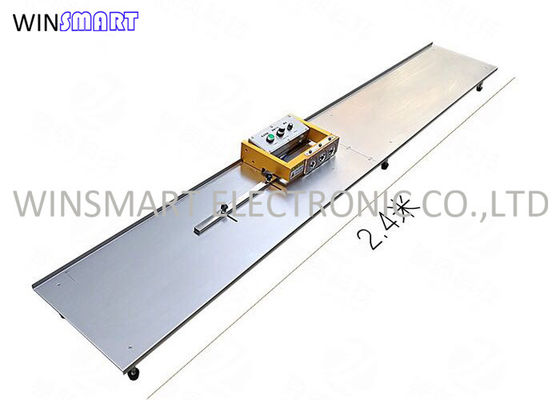

Mesin V Scoring PCB Otomatis Berkecepatan Tinggi Mesin Pemotong alur V

Mesin pemotong alur V Gambaran umum:

Separator PCB, juga dikenal sebagai mesin PCB depaneling atau mesin pemotong PCB,adalah alat khusus yang digunakan dalam manufaktur elektronik untuk memisahkan papan sirkuit cetak (PCB) individu dari panel atau perakitan PCB yang lebih besar.

Separator PCB dirancang untuk memotong, mencetak, atau memisahkan PCB dari panel atau array setelah proses perakitan dan pengelasan selesai.Mesin ini sangat penting untuk produksi massal di mana PCB diproduksi dalam panel dan kemudian dipisahkan menjadi unit individu untuk pengolahan lebih lanjut atau perakitan.

Fitur mesin pemotong alur V:

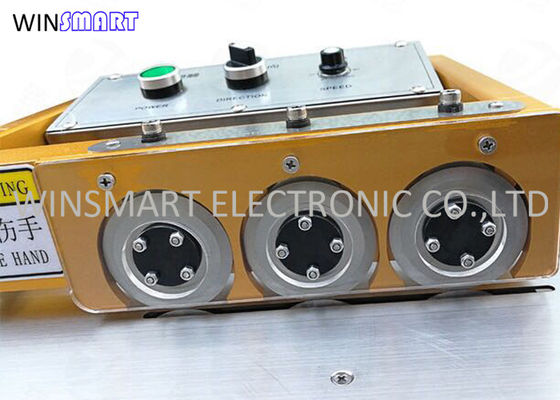

1. Dengan metode pemotongan yang unik, papan sirkuit dipotong dengan enam bilah. Ini adalah kelompok yang terdiri dari satu bilah atas dan satu bilah bawah, dan juga merupakan unit pemotongan. Ada A, B, C, tiga kelompok.Seluruh proses pemotongan dibagi menjadi tiga tahap dari kelompok A pisau yang memotong 40% papan kemudian ke kelompok B pisau pisau memotong melalui alur pemotongan oleh kelompok A untuk menyelesaikan 40% lainnya 20% terakhir dipotong dengan pisau kelompok C dan finishing.tekanan yang dihasilkan selama proses pemotongan berkurang lebih dari 80% dibandingkan dengan pemotongan tradisional pada satu waktuDengan demikian tepi papan dan permukaannya sangat halus tanpa penyimpangan.

Saat ini, ini adalah satu-satunya mesin yang dapat menjamin plat aluminium tanpa deformasi setelah dipotong.

2Karena pemotongan ganda, proses pemotongan sangat halus dan sangat meningkatkan kemampuan posisi alur V-CUT.

Bahkan jika dengan alur V-CUT slot dangkal papan tidak akan melompat keluar pisau, menghindari negatif.

3Karena kekuatan pemotongan pisau yang kecil. abd dengan bahan baja kecepatan tinggi yang diimpor dari Jepang. daya tahan pisau sangat ditingkatkan.dan masa pakai dapat satu tahun atau lebih ketika memotong papan aluminium.

4Semua pisau pemotong dikalibrasi dengan instrumen pengukuran interferensi laser frekuensi ganda.Pastikan bahwa pisau terakhir dapat dengan akurat terus memotong di slot yang sudah dipotong oleh pisau sebelumnya. Jitter ujung pisau kurang dari 0.02mm. Memastikan kualitas pemotongan yang sempurna.

Spesifikasi mesin pemotong alur V:

Fungsi mesin pemotong alur V:

Fungsi utama pemisah PCB adalah untuk memisahkan PCB secara akurat dan bersih dari panel atau array.

1. Pemotongan Presisi: Pemisah PCB menyediakan pemotongan atau pencitraan panel PCB yang tepat untuk memisahkan papan individu tanpa merusak komponen atau sirkuit pada papan.

2. Penghapusan Panel yang Efisien: Dengan mengotomatisasi proses depanelisasi, separator PCB meningkatkan efisiensi dan throughput dalam manufaktur elektronik dengan cepat dan akurat memisahkan PCB dalam jumlah besar.

3. Mengurangi Stres: Memisahkan PCB menggunakan mesin khusus mengurangi tekanan pada papan dan komponen dibandingkan dengan metode pemisahan manual, meminimalkan risiko kerusakan selama proses depanelisasi.

4. Keanekaragaman: Pemisah PCB dapat menangani berbagai jenis PCB, termasuk PCB kaku, fleksibel, dan kaku-flex, menjadikannya alat serbaguna untuk persyaratan manufaktur yang berbeda.

5. Kinerja Tinggi: Mesin ini dapat memproses beberapa panel PCB dalam waktu singkat, memungkinkan produksi volume tinggi dan peningkatan efisiensi manufaktur.

6. Pengendalian Kualitas yang Lebih Baik: Separator PCB memastikan pemisahan PCB yang konsisten dan akurat, berkontribusi pada kontrol kualitas secara keseluruhan dan mengurangi kemungkinan cacat dalam proses manufaktur.

Kemasan:
