Pemotongan Bawah Sistem CCD Visual PCB Depanelizer Mesin Router PCB

Fungsi PCB Depanelizer:

Router PCB depanelizer PCB ini digunakan untuk singulasi panel PCB yang dialihkan dengan tekanan yang lebih rendah.

Dan menggunakan teknologi pemotongan bebas debu untuk memastikan papan yang terpisah sangat bersih dan tidak memerlukan alat lain untuk membersihkan debu setelah pemotongan.Operasi yang tampaknya sederhana ini telah dipahami dan dirancang dengan cerdik oleh banyak teknisi.

Deskripsi PCB Depanelizer:

Router PCB depanelizer PCB ini adalah jenis peralatan yang terutama menggunakan pemotong penggilingan yang berjalan dengan kecepatan tinggi untuk memisahkan PCB yang terhubung multi sesuai dengan jalur pra pengeditan.Itu dapat menggantikan cacat pemotongan atau pemotongan manual dari V-cut atau punching, meningkatkan kualitas produk dan mengurangi tingkat skrap.Mesin ini mengadopsi sistem operasi terbaru dengan antarmuka manusia-mesin.Jalur pemotongan dapat dimodifikasi dengan pengajaran dan pengeditan CCD piksel tinggi, dan juga dapat dimodifikasi langkah demi langkah.

Keuntungan PCB Depanelizer:

1. Meja kerja tunggal / ganda opsional

2. Sistem penglihatan PC dan CCD

3. Pemrograman dengan kompensasi dan pengumpulan debu

4. Tersedia untuk papan maks 410x460mm

5. Dapat diterapkan untuk papan maks 210x260mm untuk tabel ganda, dan memungkinkan tabel ganda ini berjalan untuk dua aplikasi depaneling PCB yang berbeda

6. Pemotongan bawah dengan sistem pembersihan vakum bawah, bebas debu

Spesifikasi PCB Depanelizer:

Fitur PCB Depanelizer:

1. Pemrograman komputer, sistem visual.Perangkat lunak pemrograman yang ramah, dan sangat mudah membuat program tanpa pelatihan profesional.

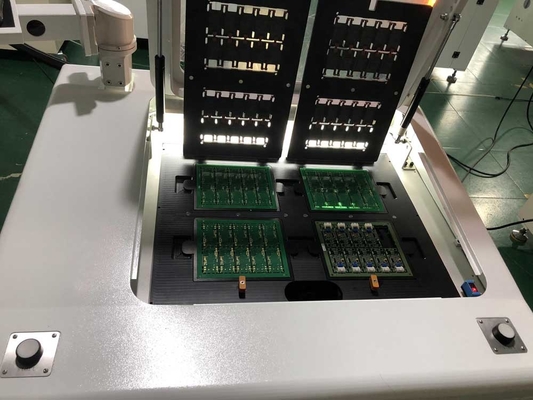

2. Izinkan PCBA maks 460x410mm, dapat berfungsi sebagai tabel ganda untuk panel kecil, mendukung 2 jenis aplikasi berbeda per waktu.

3. Desain kerja terbuka untuk bongkar muat, kontrol terpisah untuk setiap meja kerja.

4. Perangkat lunak yang ramah untuk pemrograman dan produksi yang mudah.

Dimensi PCB Depanelizer:

Suku cadang:

1. Cadangan spindel SycoTec

2. Bit perutean berkualitas baik

3. Jig yang disesuaikan

Pengaturan Bit Perutean:

Bit perutean waktu hidup yang lama dapat diatur oleh 3 bagian untuk memotong total 150 meter.

Setelah memotong 50 meter, perutean sedikit lebih rendah 2mm untuk pemotongan bagian berikutnya.

Kondisi Instalasi PCB Depanelizer:

1. PCB depanelizer harus dipasang di tempat yang berventilasi dan kering.Jangan memasangnya di tempat yang mudah berkarat atau mudah terbakar.

2. Router PCB tidak boleh dipasang di tempat yang terpapar sinar matahari dan panas tinggi.

3. Jangan letakkan router di tempat dengan getaran kuat dan benturan yang mudah.

4. Tempatkan router pada posisi yang ditentukan.

5. Sesuaikan level peralatan dengan instrumen level, lalu kencangkan sekrup foot cup.

6. Sambungkan selang pengumpul debu ke port pengumpul debu di router.

7. Sambungkan steker listrik pengumpul debu dengan peralatan untuk memastikan arah pengoperasian dan efek pengumpulan debu.Jika terbalik, ganti dua dari tiga saluran listrik.

8. Persyaratan pembumian: sambungkan router ke kabel pembumian kotak distribusi secara terpisah, dan jangan sambungkan dengan peralatan lain secara seri.

Aplikasi PCB Depanelizer:

Ini banyak digunakan dalam industri manufaktur elektronik: LED, catu daya, komputer, otomotif, dirgantara, mainan, medis, dll.
