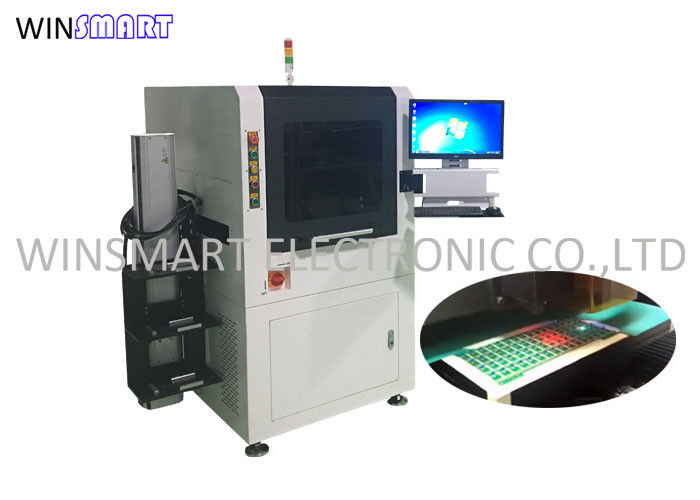

Mesin Pemotong Laser PCB Otomatis

Brand Name:	Winsmart
Model Number:	SMTL460
MOQ:	1 set
harga:	USD1-150K/set
Packaging Details:	kasus kayu lapis
Payment Terms:	L / C, T / T, Western Union

Detail Information

Product Description

Detail Information

Tempat asal:

Sertifikasi:

Warna:

Putih

Bahan PCB:

FPC, FR4

Area kerja:

350x300mm

Tinggi:

900±20mm

Sumber laser:

Laser UV

Nama:

mesin pemotong laser PCB

Menyediakan kemampuan:

100 set per bulan

Menyoroti:

Mesin Pemotong Laser PCB Sepenuhnya Otomatis

Mesin Pemotong Laser PCB 1μm

Mesin Laser PCB Depaneling 0.7Mpa

Product Description

Mesin Pemotong Laser PCB Otomatis Penuh Untuk Papan Sirkuit Cetak 1.6mm FR4

Instruksi Mesin Pemotong Laser PCB Otomatis Penuh:

Sistem laser depaneling dan singulasi PCB semakin populer—terutama karena kompleksitas papan sirkuit dan rasio komponen terus meningkat.Produsen mikroelektronika dan perangkat medis membutuhkan toleransi yang ketat dan puing-puing minimal—di sinilah teknologi laser bersinar

Performa Mesin Pemotongan Laser PCB Otomatis Penuh:

1. Dimensi: 1600mmx1500mmx1800mm(PxLxT)

2. Kapasitas UPH: single head 1.5-2.0K (berdasarkan pengujian sampel)

3. Ulangi akurasi: ± 0,003mm

4. Akurasi CCD: ± 0,005mm

5. Kepala laser: UV15W

6. Pemotongan presisi: +/- 0,03mm

7. Hasil pemotongan: FR4 99,9%

8. Operator: 1 orang

9. Lacak tinggi: 950mm ± 100 (dapat dibuat khusus)

10. Catu daya: 220V/15A/50Hz,0,5-0,7Mpa

Spesifikasi Mesin Pemotong Laser PCB Otomatis Penuh:

Laser	Q-Switched diode-memompa semua laser UV solid-state
Panjang Gelombang Laser	355nm
Sumber Laser	Optowave UV 15W@30KHz
Presisi Pemosisian Meja Kerja Motor Linear	±2μm
Presisi Pengulangan Meja Kerja Motor Linear	±1μm
Bidang Kerja yang Efektif	350mmx300mm (Dapat disesuaikan)
Kecepatan Pemindaian	2500mm/dtk (maks)
Bidang kerja	40mmx40mm

Pengumpanan dan Pemuatan PCB:

1. Gunakan mekanisme pengangkatan majalah + manipulator XZ + mekanisme penjepit pelat perlengkapan untuk mewujudkan pengumpanan otomatis

2. Manipulator motor digunakan untuk mewujudkan gerakan bolak-balik, dan fungsi menggenggam produk diwujudkan dengan sumbu Z listrik dan fungsi cakar mekanis.Tetapkan area pengumpulan limbah secara bersamaan untuk mewujudkan pemisahan otomatis PCBA tunggal dan limbah

3. Mekanisme pemuatan gripper robot pemuatan mengadopsi mode stasiun ganda untuk mewujudkan operasi sinkron pelat perlengkapan atas dan bawah dan meningkatkan efisiensi produksi.

Pembuangan PCB Limbah:

1. Silinder putar digunakan untuk mewujudkan gerakan bolak-balik 90 derajat, dan vakum digunakan untuk menyedot kerangka sampah untuk mewujudkan fungsi memisahkan sampah otomatis dan pelat dasar.

2. Mengadopsi silinder atas dan bawah dan mekanisme pengisap vakum untuk mencapai bingkai limbah yang akurat.

3. Tempat sampah dilengkapi dengan serat radio, yang menyadari fungsi pengingat otomatis dari sampah penuh.

Untuk detail lebih lanjut, silakan hubungi kami dengan bebas!

Mesin Pemotong Laser PCB Otomatis 0
