Detail produk:
|
| Warna: | putih | Bahan PCB: | FR4, Aluminium |
|---|---|---|---|
| Ketebalan PCB: | 0.8-3.0mm | Presisi pemotongan: | ± 0,05mm |
| Ukuran PCB Maks: | 280x280mm | Fitur: | Pemotongan atas |
| Penyedot debu: | 3HP / 2.2KW | Routing bit: | Dia 0.8-2.5mm |
| Instalasi di Tempat: | Iya | Nama Produk: | Router PCB semi-otomatis |
| Cahaya Tinggi: | Mesin Router Depaneling PCB Semi Otomatis,Mesin Router Depaneling PCB Stres Bawah,Router PCB Semi Otomatis |
||

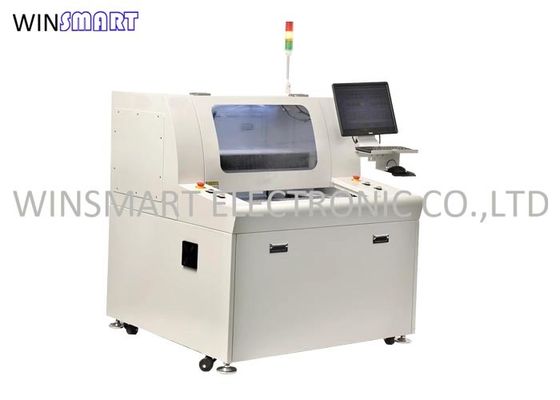

Router PCB Semi-otomatis Untuk Depaneling Papan Sirkuit Cetak Dengan Stres Lebih Rendah
Spesifikasi Router PCB:
| Secara keseluruhan | |
| Dimensi (W * D * H) | 1220mm * 1200mm * 1850mm |
| Bobot | 600KG |
| Offset tinggi | 60 ~ 110mm |
| Manipulator | |
| Jenis motor | Seri JiaBao |
| Pengulangan posisi | 0,01 mm |
| Area kerja sumbu (maks) | 730mm * 450mm * 50mm |
| Stasiun kerja | |
| Fiksasi PCB | standar, spesialisasi |
| Pemuatan / pembongkaran PCB | manual |
| Ukuran PCB (maks) | 280x280mm |
| Tebal PCB (maks) | 3,5 mm |
| Memperbaiki | |
| Memperbaiki kekakuan | Perlengkapan khusus |
| Memperbaiki fiksasi | mesin |
| Motor Spindle | |
| Kekuasaan | 150W |
| Poros | 20000-60000rpm / menit |
| Melindungi | pendinginan sendiri / angin |
| Ganti pemotong | Spesialisasi |
| Kemampuan perutean | |
| Kecepatan potong (maks.) | 80 mm / dtk |
| Kecepatan mengemudi (maks.) | 2500mm / dtk |
| Presisi pemotongan | 0,01 mm |
| Sistem Vakum | |
| Tenaga vakum | 3.5KW AC 380V |
| Kekosongan | tegak lurus |
| Keperluan | |
| Kekuasaan | 2.0KW AC380V |
| Pasokan udara | 5KG / cm2 |
| Pemrograman | |
| Pengeditan program | Di barisan |
| Fungsi edit | Garis, busur, sirkula, kurva U. |
| Penyimpanan program | HDD |
| Sistem visi | CCD warna SONE |
| offset pemotong penggilingan | MOBIL |
| Penyiapan vakum | MOBIL |
| Monitor Operasi | |
| Iindikator | Status Mesin Iindikator |
| alat cek | Kehidupan alat deteksi otomatis, penggunaan pengujian waktu |
| Pelindung motor | Memiliki fungsi overheating, overload, low voltage protection |
| motor over loading check | Memiliki Overload, saluran normal, fungsi proteksi tegangan rendah |
| Alat yang dapat digunakan waktu | Umur alat deteksi otomatis, |
| Statistik data | Model papan terpisah, hitungan pisah, metode penghitungan beragam |
| Rekam kesalahan | Perangkat lunak secara otomatis mencatat semua memori alarm mesin |
| AKU AKU AKU.Ketepatan | |
| Presisi sumbu | 0,001 mm |
| Presisi pemotongan | 0,1 mm |
| IV.Keamanan | |
| Perlindungan area kerja | Sensor keselamatan |
| Sensor pintu | Sensor sakelar mikro pintu pengaman depan dan belakang (opsional) |
Fitur PCB Depaneling Router:
1. Gambar zoom-in CCD membuat pemrograman lebih mudah & meningkatkan akurasi pengaturan titik.

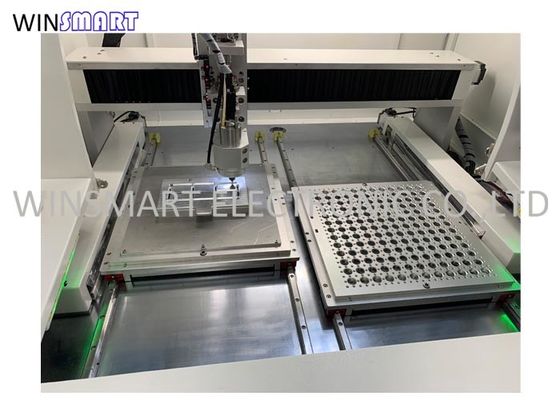

2. Dua meja geser menyediakan gerakan keluar-masuk secara bersamaan untuk mengurangi waktu tekuk untuk produktivitas yang lebih baik.
3. Sistem offset TANDA OTOMATIS. Citra CCD dapat memeriksa & mensimulasikan jalur atau perutean untuk mengurangi kesalahan yang tidak perlu sebelum pemotongan.
4. Memiliki pemeriksaan waktu hidup bit perutean dan sistem alarm untuk mengingatkan operator untuk mengubah bit perutean ketika selesai pemotongan 120M.Dan perutean bit pertama 2mm potong titik penggilingan pertama, 2mm tengah potong titik penggilingan kedua, 2mm terakhir potong titik penggilingan ketiga untuk meningkatkan waktu hidupnya.
5. Pasang sensor keamanan untuk memastikan produksi yang aman selama pemotongan.
6. Spindel opsional dengan biaya berbeda untuk memenuhi kebutuhan anggaran yang berbeda.
FAQ Router PCB:
1. A: Berapa lama waktu hidup bit routing?
T: 150-300 meter.
2. A: Dapatkah model ini memotong papan PCB Aluminium?
T: Ya, bisa.
3. A: Bagaimana dengan posisi PCB?
T: Gunakan jig yang disesuaikan untuk pemosisian.
4. A: Apa spindel untuk router PCB sebaris?
T: Jerman SycoTec 4025.
5. A: Bagaimana cara mengemasnya?
T: Router dan pembersih dikemas ke dalam kotak kayu terpisah setelah vakum.
6. J: Apakah instalasi dan pelatihan di tempat tersedia.
T: Ya, ini tersedia.
7. A: Apa persyaratan pengiriman Anda?
T: Kami menerima ex-work, FOB, CIF, DDU, DDP, dll.
