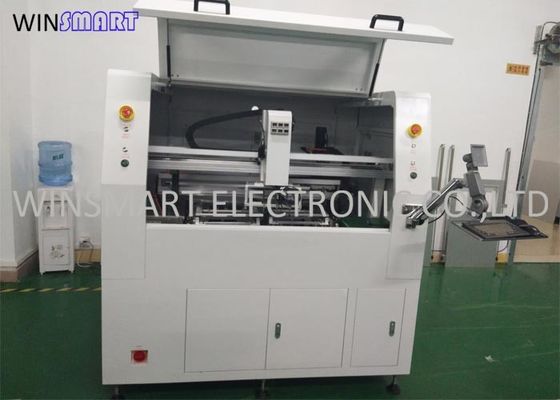

CE Split PLC Control Mesin Router Inline PCB Untuk Dengan 2 Tabel

Brand Name:	Winsmart
Model Number:	SMTIR500
MOQ:	1 set
harga:	USD20000-80000
Packaging Details:	kasus kayu lapis
Payment Terms:	T / T, L / C, Western Union

Detail Information

Product Description

Detail Information

Tempat asal:

Sertifikasi:

Baru:

Persetujuan CE:

Kecepatan poros:

60000rpm

Penempatan PCB:

Perlengkapan yang Disesuaikan

Jaminan:

1 tahun

Nama:

Mesin Router PCB Inline

Menyediakan kemampuan:

100 set / bulan

Menyoroti:

Mesin Router CE Inline PCB

Mesin Router PCB 2 Tabel Inline

Split PLC Control PCB Router

Product Description

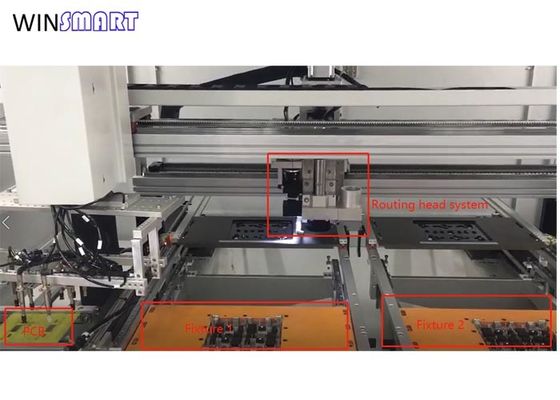

Mesin Router PCB Inline Untuk Perakitan PCB dengan Pemotong 2 Tabel 0.8-3.0mm

TIDAK.	DESKRIPSI	DATA
1	Ukuran maksimal PCB	400 × 400mm (dapat disesuaikan)
2	Sistem servo	X, Y Axis AC servo motor (400W) Z Axis (100W)
3	Kecepatan poros	2000-60000rpm / menit
4	Kecepatan memotong	1-100mm / detik
5	Posisi PCB	Perlengkapan jig
6	Sistem pengambilan	Mobil
7	Mengumpulkan debu	Koleksi bawah
8	Alat	φ0,8 ～ 3mm
9	Akurasi pemotongan	± 0,05 mm
10	PC	Windows 7 atau windows 10
11	Kecepatan bergerak	1000 mm / dtk (maks)
12	Pemrograman	PC / CCD
13	Pasokan udara	5-8㎏ / ㎝³
14	Sumber Daya listrik	AC220V ± 5 ％ 50 / 60Hz 3kw

Spesifikasi:

1) Model: SMT-IR500

2) Dimensi mesin: 1902 (W) x1373 (D) x1700 (H), berat: 1400kgs

3) Sistem gerak

Sebuah.Motor: motor servo bus AC 7-sumbu

b.Pengulangan: ± 0,02mm

c.Presisi pemotongan: ± 0.05mm

d.Pengulangan: ± 0,02mm

e.Resolusi: ± 0.01mm

f.Sumbu: X / Y1 / Y2 / Z / A / B / C

4) Platform kerja

Sebuah.Meja kerja: 2

b.Cara penentuan posisi PCB: lubang pin atau tepi PCB limbah

c.Panel maju / keluar: otomatis

d.Area penggilingan: 400x500mm

e.Ketebalan PCB: 0.3-3mm

5) Motor spindel

Sebuah.Power: 380W, merek: Germany Kavo

b.Kecepatan spindle maks: 100000rpm / ESD

c.Cara pendinginan: pendinginan udara

d.Bit perutean: menangani dia 3.175mm

e.Cara mengganti bit perutean: otomatis / manual

6) Sistem altimetri laser

Sebuah.Fungsi: periksa ketinggian pemuatan PCB, cegah pelat tekanan

b.Rentang ukuran: 0,005mm-14mm

c.Mengukur presisi: ± 0,005mm

7) Sistem vakum

Sebuah.Kapasitas: 63L / menit

b.Fungsi: Fungsi hembusan vakum mandiri

8) Sistem pengumpulan debu

Sebuah.Daya: pembersih udara 3HP

b.Volume knalpot: 4-5 M3 / Menit

c.Tekanan statis: -2300mmaq

9) Pasokan listrik

Sebuah.Daya: 220V, Fase I, 20A, 50 / 60Hz

b.Sumber gas: 4-5 L / Menit

Sistem Operasi Mesin

1. Antarmuka operasi: Windows 7

2. Sistem visual: Kamera digital resolusi tinggi / Cognex Vision System

3. Pemrograman:

Sebuah.Pemindaian AOI / koordinat pengambilan CCD

b.Fungsi salin film miring

c.Ubah koordinat, ccd otomatis disinkronkan

d.Fungsi lain: Kompensasi diameter alat, Tip pembersihan pengumpul debu

Fitur Mesin Penggilingan:

1. Jalur pemotongan loop tertutup penuh, pelacakan kesalahan real-time, umpan balik, kompensasi, sistem cerdas high-end pertama di China

2. Menggunakan PLC perpecahan impor, melanggar kartu kontrol PLC papan berbasis komputer tradisional, stabilitas yang lebih tinggi dan anti-interferensi yang lebih kuat.

3. Fungsi pengukuran tinggi laser pertama China, operasi sederhana dan kinerja keselamatan yang lebih tinggi

4. Dengan konfigurasi debu atas, dengan fungsi kelenjar, efek penyedotan debu lebih baik

5. Secara otomatis mengidentifikasi kode batang dan mengambil program pemotongan

Paket:

CE Split PLC Control Mesin Router Inline PCB Untuk Dengan 2 Tabel 0
