Detail produk:
|
| Ketebalan PCB: | 0.8-3.0mm | Aplikasi: | Tab panel PCBA |
|---|---|---|---|
| Presisi pemotongan: | ± 0,05mm | Layanan di Tempat: | Iya |
| Penyedot debu: | 3HP / 2.2KW | Pemotong: | 0.8-3.0mm |
| Panduan pengguna: | 1 pc | Nama Produk: | Mesin Penggilingan PCB CNC |
| Cahaya Tinggi: | Mesin Penggilingan PCB Pengumpul Debu Bawah,Mesin Penggilingan PCB Ketebalan 3.0mm,Pengumpulan Debu Bawah Pabrik CNC PCB |
||

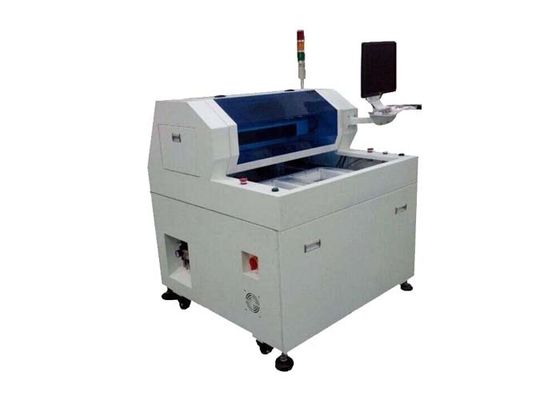

Desain Pengumpulan Debu Bawah Mesin Penggilingan PCB Otomatis CNC
Fitur PCB Depaneling Router:
1. Gambar zoom-in 1.X10 membuat pemrograman lebih mudah & meningkatkan akurasi pengaturan titik.
2. Dua meja geser menyediakan gerakan keluar-masuk secara bersamaan untuk mengurangi waktu tekuk untuk produktivitas yang lebih baik.
3. Sistem offset TANDA OTOMATIS. Citra CCD dapat memeriksa & mensimulasikan jalur atau perutean untuk mengurangi kesalahan yang tidak perlu sebelum pemotongan.
4. Memiliki pemeriksaan waktu hidup bit perutean dan sistem alarm untuk mengingatkan operator untuk mengubah bit perutean ketika selesai pemotongan 120M.Dan perutean bit pertama 2mm potong titik penggilingan pertama, 2mm tengah potong titik penggilingan kedua, 2mm terakhir potong titik penggilingan ketiga untuk meningkatkan waktu hidupnya.
Spesifikasi Mesin:
| I. Perangkat Keras | |
| POROS | Kumparan Bintang Kejora (opsional) |
| CCD | Kamera industri lini Sony 520 |
| LENSA | Computar EX2C |
| Sekrup | Impor sekrup bola tanah presisi TBI |
| Panduan | Pelebaran HIWIN Rel panduan linier yang diimpor |
| MOTOR | Seri JiaBao LCF |
| KARTU KONTRONL I / O | HFC PCI-9074 |
| KARTU KONTRON PENGEMUDI | HFC PCI-9074 |
| KARTU I / O | PCI-9074-64pcs / -38pcs |
| Pembersihan statis | Seri STATIC-ST401A |
| Komputer | (RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1G DDR / 80G) |
| Antarmuka mesin | AOC LCD17 ", mouse Logitech |
| 2. perangkat lunak | |
| Sistem pengaturan | Windows XP Professional (Service3, v.3244) |
| Operasi GUI | Bahasa Inggris Windows XP |
| Pengeditan program | Di barisan |
| Sistem visi | Offset AOTU CCD |
| Sistem pengaturan | F versi 1.2.88 |
Parameter Mesin:
| Secara keseluruhan | |
| Dimensi (W * D * H) | 1220mm * 1380mm * 1240mm |
| Bobot | 450KG |
| Offset tinggi | 60 ~ 110mm |
| Manipulator | |
| Jenis motor | Seri JiaBao |
| Pengulangan posisi | 0,001 mm |
| Area kerja sumbu (maks) | 650mm * 560mm * 50mm |
| Stasiun kerja | |
| Fiksasi PCB | standar, spesialisasi |
| Pemuatan / pembongkaran PCB | manual |
| Ukuran PCB (maks) | 280 * 320mm |
| Tebal PCB (maks) | 3,5 mm |
| Memperbaiki | |
| Memperbaiki kekakuan | Perlengkapan khusus |
| Memperbaiki fiksasi | mesin |
| Motor Spindle | |
| Kekuasaan | 150W |
| Poros | 60000rpm / menit |
| Melindungi | pendinginan sendiri / angin |
| Ganti pemotong | Spesialisasi |
| Kemampuan perutean | |
| Kecepatan potong (maks.) | 80 mm / dtk |
| Kecepatan mengemudi (maks.) | 2500mm / dtk |
| Presisi pemotongan | 0,01 mm |
| Sistem Vakum | |
| Tenaga vakum | 3.5KW AC 380V |
| Kekosongan | tegak lurus |
| Keperluan | |
| Kekuasaan | 2.0KW AC380V |
| Pasokan udara | 4-6KG / cm2 |
| Pemrograman | |
| Pengeditan program | Di barisan |
| Fungsi edit | Garis, busur, sirkula, kurva U. |
| Penyimpanan program | HDD |
| Sistem visi | CCD warna SONE |
| offset pemotong penggilingan | MOBIL |
| Penyiapan vakum | MOBIL |
| Monitor Operasi | |
| Iindikator | Status Mesin Iindikator |
| alat cek | Kehidupan alat deteksi otomatis, penggunaan pengujian waktu |
| Pelindung motor | Memiliki fungsi overheating, overload, low voltage protection |
| motor over loading check | Memiliki Overload, saluran normal, fungsi proteksi tegangan rendah |
| Alat yang dapat digunakan waktu | Umur alat deteksi otomatis, |
| Statistik data | Model papan terpisah, hitungan pisah, metode penghitungan beragam |
| Rekam kesalahan | Perangkat lunak secara otomatis mencatat semua memori alarm mesin |
| AKU AKU AKU.Ketepatan | |
| Presisi sumbu | 0,001 mm |
| Presisi pemotongan | 0,1 mm |
| IV.Keamanan | |
| Perlindungan area kerja | Dengan empat perlindungan tersegel |
| Sensor pintu | Sensor sakelar mikro pintu pengaman depan dan belakang (opsional) |
| Tombol berhenti darurat |
Masa garansi dan ruang lingkup layanan:
Peralatan telah di-debug dan diperiksa sebelum meninggalkan pabrik, dan perusahaan akan menjamin penggunaannya dalam kondisi berikut.
1. Masa garansi
Satu tahun setelah meninggalkan pabrik, poros utama beroperasi 3500 jam.
2. Ruang lingkup layanan
Selama masa garansi, perusahaan akan memperbaiki kesalahan secara gratis, tetapi kondisi berikut tidak tercakup dalam garansi.
Saran: silakan periksa manual instruksi atau hubungi perusahaan kami jika Anda mengalami masalah yang tidak Anda mengerti dalam proses yang sebenarnya
