Detail produk:
|
Persetujuan CE: | Ya | Asli: | 100% Baru |
---|---|---|---|
Voltase: | 220V/110V | Panel Min: | 122x12mm |
Panel Maks: | 300x300mm | Nama: | Pemisah PCB sebaris |
Cahaya Tinggi: | Pemisah PCB Inline,Pemisah PCB Kontrol PLC Mitsubishi,Pemotong Depaneling PCB 1800W |

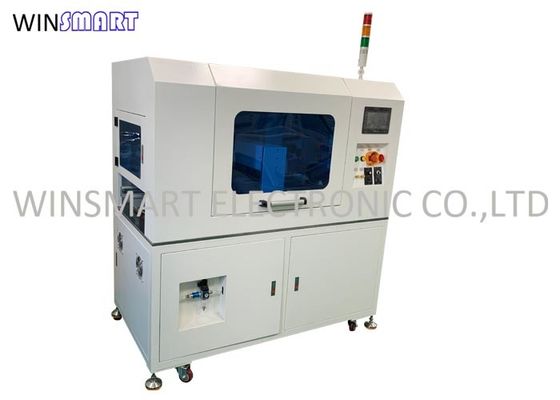

Multi-fungsi Inline PCB Separator Machine Untuk V-cut dan Tab PCB Depaneling
Fungsi Pemisah PCB sebaris:
1. Mesin ini digunakan untuk papan PCB depaneling setelah inserter.
2. Memiliki fungsi pengumpanan otomatis dan pemuatan otomatis, dan mesin mudah dioperasikan.
3. Pengaturan setiap parameter memastikan konsistensi pengumpanan papan dan papan depaneling.
4. Motor stepper presisi dan komponen pneumatik SMC digunakan, dengan pengulangan yang tinggi.
5. Menggunakan layar sentuh Mitsubishi PLC dan Taiwan, antarmuka pengoperasiannya sederhana.
6. Efisiensi: 15s / PC (150x150mm, 8 set pisau).
7. Sensor pengaman di area kerja.
Fitur Pemisah PCB sebaris:
1. Satu grup dari beberapa pemotong dapat dibagi secara otomatis, dan pemotong yang berbeda dapat dibuat sesuai dengan produk yang berbeda.
2. Dilengkapi dengan penutup akrilik untuk memastikan keamanan.
3. Bagian kontrol listrik dapat dipilih dalam antarmuka manusia-mesin, nyaman untuk dibuka atau dilindungi.
4. Ada nampan pengumpul debu di bawah cetakan pisau.
5. Mengadopsi bingkai las persegi, pelat penyegelan lembaran logam, cat baja yang dipanggang di permukaan.
6. Cocok untuk semua panel V-groove.
7. Bahan depaneling: FR, aluminium
Proses Pemotongan Pemisah PCB Inline:
Langkah 1: Mekanisme papan atas mengirimkan PCBA ke jalur yang telah ditentukan, jalur transportasi mengirimkan PCBA ke atas pisau lurus bawah, pisau lurus bawah naik, pisau lurus atas bergerak dan memotong ke arah Y sampai semua V garis penilaian dalam arah Y dipotong.
Langkah 2: Papan terpisah yang dipotong oleh arah Y mengalir ke beberapa grup dari beberapa pemotong melalui trek, dan pemotongan PCB dalam arah X selesai pada satu waktu.
Langkah 3: PCB tunggal yang terpisah jatuh pada sabuk konveyor pelepasan dan mengalir ke stasiun kerja belakang.
Langkah 4: Ada penyedot debu di bawah cetakan pemotong mesin untuk menyerap debu.
Detail Pemisah PCB sebaris:
Spesifikasi Pemisah PCB sebaris:
Dimensi Mesin | Nama | Pemisah PCB V-Cut Inline |
Dimensi | 1500*800*1500mm | |
Bobot | 600kg | |
Warna | Putih | |
Persyaratan Penggunaan | Sumber Daya listrik | AC220V, 1800W |
Pasokan udara | 0,6MPa | |
Lingkungan | Bersih dan kering, hindari kelembaban atau suhu tinggi | |
Jarak minimum antara komponen dan garis penilaian | 1,5mm | |
Rentang Panel PCB | 12x12mm – 300x300mm | |
Penyesuaian pintu makan | Memperbaiki sisi depan, sisi belakang yang dapat disesuaikan | |
Tinggi komponen maks | Atas 35mm, bawah 20mm | |
Perangkat lunak | PLC | merek lokal |
Pengaturan parameter | Pengaturan di layar sentuh | |
Penyimpanan | Tersedia untuk 50 program | |
Layar sentuh | merek Taiwan | |
Sensor | Omron | |
Spesifikasi Pisau | Bahan | Baja tinggi Jepang |
Malaikat | 10-30 derajat | |
Seumur hidup | 3.000.000 kali | |
Presisi cetakan pisau | 0,1 mm | |
Ganti waktu cetakan pisau | 60 menit | |
Fungsi Lainnya | Perlindungan operasi yang salah | Sensor, perangkat lunak |
Perlindungan yang aman | Saklar berhenti darurat | |
Fungsi pemadaman listrik dan gas | Ya | |
Fungsi pemeriksaan diri | Pemantauan waktu mulai, pemantauan kapasitas, informasi kesalahan peralatan, dan sistem pengecualian otomatis |
