Detail produk:
|
| Pengumpulan debu: | Iya | Ketebalan PCB: | 0.8-3.0mm |
|---|---|---|---|
| keuntungan: | Kecil dan Ekonomis | Presisi pemotongan: | ± 0,05mm |
| Ukuran PCB Maks: | 310x360mm | Fitur: | Pemotongan atas |
| Sertifikat: | Persetujuan CE | Nama Produk: | Router PCB Berdiri Sendiri |
| Cahaya Tinggi: | Stand Alone PCB Router Machine,CCD Positioning PCB Router Machine,0.6mm Dia Routing Bits PCB Router |
||

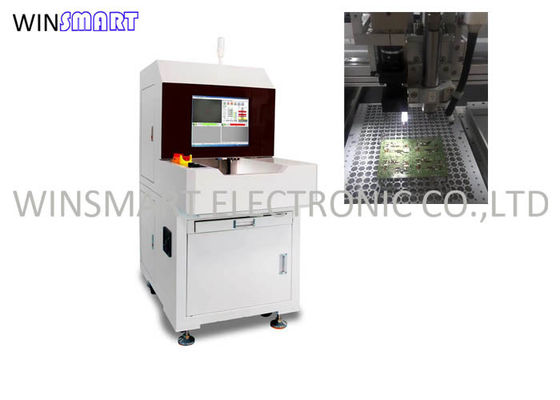

Jejak Kecil Berdiri Sendiri Mesin Router PCB Memungkinkan 0.6mm Dia Routing Bits
Deskripsi Router PCB:
Router Depaneling adalah mesin yang mirip dengan router kayu.Ini menggunakan bit router untuk menggiling bahan PCB.Kekerasan bahan PCB sedikit berkurang, yang harus diganti secara berkala.
Perutean mengharuskan papan tunggal terhubung menggunakan tab di panel.Bit menggiling seluruh bahan tab.Ini menghasilkan banyak debu yang harus disedot.Penting agar sistem vakum aman untuk ESD.Juga pemasangan PCB harus kencang - biasanya menggunakan aluminium jig atau sistem penahan vakum.
Dua parameter terpenting dari proses perutean adalah: laju umpan dan kecepatan rotasi.Mereka dipilih sesuai dengan jenis bit dan diameter dan harus tetap proporsional (yaitu meningkatkan laju umpan harus dilakukan bersamaan dengan peningkatan kecepatan rotasi).
Router menghasilkan getaran dengan frekuensi yang sama dengan kecepatan rotasinya (dan harmonik yang lebih tinggi), yang mungkin penting jika ada komponen peka getaran di permukaan papan.Tingkat regangan lebih rendah dibandingkan dengan metode depaneling lainnya.Keuntungan mereka adalah mereka mampu memotong busur dan berbelok pada sudut yang tajam.Kerugian mereka adalah kapasitas yang lebih rendah.
Fitur Perute PCB:
Ujung tombak yang halus
Tegangan potong rendah
Memuat/membongkar secara manual
Sistem CCD untuk pemotongan yang presisi
Kecepatan potong 1-100mm/s yang dapat disesuaikan
Spesifikasi Router PCB:
| Dimensi Mesin | 613x700x1600mm |
| Berat Mesin | 300kgs |
| Sistem Pemosisian | CCD dan perlengkapannya |
| Sistem pengaturan | Motor Servo AC |
| Sumber Daya listrik | 220V |
| Mode Vakum | Vakum Atas/Bawah |
| Wilayah kerja | 310x360mm |
| Poros | 60000rpm |
| Kecepatan memotong | 0-100mm/S |
| Pengulangan | ± 0,02mm |
| Pintu Aman | manual |
Aplikasi Perute PCB:
