Mesin Punching PCB
>

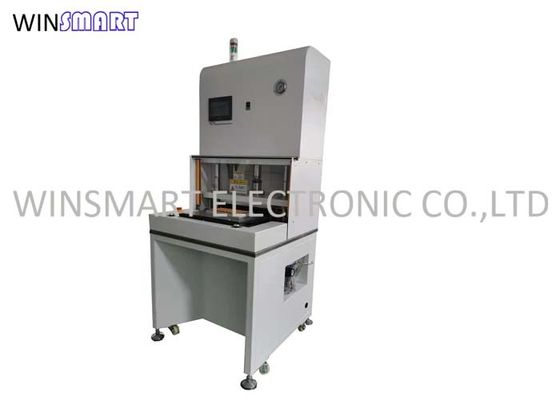

Pemisah PCB Die Punching Didorong Silinder Lingkungan

Pemisah PCB Die Punching Didorong Silinder Lingkungan

Brand Name: Winsamrt
Model Number: SMTP300
MOQ: 1 set
harga: USD1-10000/set
Packaging Details: kasus kayu lapis
Payment Terms: L / C, T / T, Western Union
Detail Information
Tempat asal:
Cina
Sertifikasi:
CE
Bahan PCB:
FR4, MCPCB
Tegangan:
220V
Layanan purna jual disediakan:
Insinyur tersedia untuk melayani mesin di luar negeri
Kekuatan (w):
500W
Sertifikat:
CE
Nama:
Mesin die punching
Menyediakan kemampuan:
100 Set
Menyoroti:

Mesin Meninju Die Didorong Silinder

,

Mesin Meninju Die Pemisah PCB

,

Mesin Meninju PCB 3A

Product Description

Pemisah PCB Die Punching Didorong Silinder Lingkungan





Deskripsi Mesin Meninju Mati:

Punching adalah proses di mana PCB hangus dilubangi dari panel melalui penggunaan perlengkapan khusus.Ini adalah perlengkapan dua bagian, dengan bilah tajam di satu bagian dan penyangga di sisi lain.Kapasitas produksi sistem sunch tinggi, tetapi perlengkapannya cukup mahal dan membutuhkan penajaman yang teratur.



Fitur Mesin Meninju Mati:

1. Depaneling PCB/FPC dengan cara meninju mati, untuk menghindari retakan mikro yang disebabkan oleh manual.

2. Perkakas mati dapat diubah

3. Pengaturan punching dies yang mudah

4. Memuat dan membongkar PCB nyaman

5. Pengoperasian yang mudah, memiliki sistem perlindungan yang aman

6. Didorong silinder udara, perlindungan lingkungan

7. Efisiensi tinggi, kontrol waktu pemotongan siklus dalam 15 detik, cocok untuk PCB volume tinggi



Spesifikasi Mesin Meninju Mati:

Wilayah kerja 460*320mm
Tekanan Pekerjaan 0,45-0,7Mpa
Pemotongan presisi ± 0,05 mm
Waktu siklus 7-15 detik
Keluaran 8T
Ketebalan PCB / FPC 0,08-3.5MM
Bahan PCB / FPC FPC, FR1, FR4, CEM-1, CEM-3, MCPCB
Modus pemotongan meninju
Perlengkapan pukulan Perkakas mati (cetakan)
Properti Kerja

Layar LCD, Secara Otomatis mencatat jumlah

produk olahan, meninju otomatis

Port transmisi Standar internasional
Bahasa Operasi bahasa Inggris
Pukulan 50MM
Tinggi cetakan: 170MM
Kekuasaan 380/220V
Sekering 3A
Dimensi mesin 820x740x1750mm
Berat mesin 680kgs





Langkah-langkah Instalasi Mesin Punching PCB Die Tooling:

1. Lepaskan pintu keamanan

Pemisah PCB Die Punching Didorong Silinder Lingkungan 0

2. Tempatkan dua lubang pin pada pelat bawah cetakan bawah pada kedua pengait.

    Pemisah PCB Die Punching Didorong Silinder Lingkungan 1

3. Masukkan cetakan atas ke dalam laci (lihat gambar di bawah), dan tepi cetakan dan pelat atas tumpang tindih.

    Pemisah PCB Die Punching Didorong Silinder Lingkungan 2

4. Mesin beralih ke mode manual.Tekan tombol "depan dan belakang" untuk memasukkan cetakan bawah ke dalam mesin.

5. Lepaskan sumber udara, silinder atas dan bawah perlahan-lahan akan jatuh, dan tiang pemandu cetakan atas akan meluas ke cetakan bawah, dan keduanya perlahan-lahan akan saling berdekatan.

6. Setelah cetakan atas dan bawah ditutup, kencangkan sekrup ibu jari secara manual seperti yang ditunjukkan pada gambar.Pastikan cetakan atas tidak bisa bergerak.Setelah mengencangkan, sumber udara terhubung, silinder naik, cetakan atas dipisahkan, dan sumber udara terputus lagi untuk memeriksa apakah cetakan atas dan cetakan bawah dapat ditutup.Ulangi operasi satu atau dua kali untuk memastikan bahwa cetakan atas dan bawah tertutup dengan mulus sebelum melanjutkan ke langkah berikutnya.

    Pemisah PCB Die Punching Didorong Silinder Lingkungan 3
