Detail produk:
|
Fungsi Mesin: | PCB Depaneling | Ketebalan PCB: | 0.4-3.5mm |
---|---|---|---|
Poros: | SycoTec | Pemotongan Presisi: | ± 0,05 mm |
Panel Maks: | 460x410mm | Nama: | Mesin Pemotong Penggilingan PCB |
Cahaya Tinggi: | Mesin Pemotong Penggilingan PCB Berdiri Sendiri,Mesin Pemotong Penggilingan PCB Pendingin Sendiri,Mesin PCB Depaneling Router 5mm |

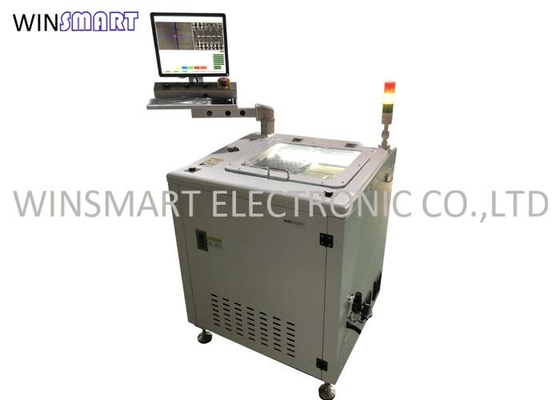

Stand Alone PCB Milling Cutter Jenis PCB Separator Router Machine yang hemat biaya
Fungsi Mesin Pemotong Penggilingan PCB:
Mesin pemotong penggilingan PCB adalah jenis peralatan yang terutama menggunakan pemotong penggilingan yang berjalan dengan kecepatan tinggi untuk memisahkan PCB yang terhubung multi sesuai dengan jalur pengeditan sebelumnya.Ini dapat menggantikan kerusakan manual atau pemotongan c-cut atau push, meningkatkan kualitas produk dan mengurangi tingkat memo.Mesin ini mengadopsi sistem operasi terbaru dengan antarmuka man-machine.Jalur pemotongan dapat dimodifikasi dengan pengajaran dan pengeditan CCD piksel tinggi, dan juga dapat dimodifikasi langkah demi langkah.Menggunakan platform berputar sebagai perangkat bongkar muat PCB, waktu idle mesin dapat dikurangi secara efektif, dan efisiensi produksi yang ideal dapat dicapai.
Keuntungan Mesin Pemotong Penggilingan PCB:
1. Platform tunggal/ganda opsional
2. Sistem penglihatan PC dan CCD
3. Pemrograman dengan kompensasi dan pengumpulan debu
4. Tersedia untuk papan maksimal 460mm
5. Fleksibel untuk berbagai jenis produk
6. Buka platform tipe untuk LD/ULD dan upgrade otomatis dengan robot
7. Digunakan untuk singulasi panel PCB yang dialihkan dengan tegangan yang lebih rendah
8. Penyedot debu pemotongan atas dan bawah
Fitur Mesin Pemotong Penggilingan PCB:
1. Dilengkapi dengan lensa pembesar CCD warna piksel tinggi, fungsi simulasi pengajaran dan pengeditan program tambahan, presisi yang lebih akurat dan gambar yang lebih jelas.
2. Pemantauan umur pahat: setelah memotong jarak tertentu, pemotong frais akan otomatis naik/turun ke posisi ujung tombak yang belum dipotong.Jarak dan waktu naik dan turun dapat diatur secara bebas sesuai dengan panjang ujung tombak, sehingga dapat memperpanjang umur pemotong frais.
3. Desain pintu pengaman transparan membuat proses pemrosesan menjadi jelas dalam sekejap.Pintu terbuka dan berhenti untuk mencegah kecelakaan selama pemrosesan, menyediakan lingkungan pengoperasian yang aman bagi pengguna
4. Sistem pemosisian dan koreksi tanda otomatis, tampilan dan pelacakan jalur bergerak, fungsi koreksi fokus otomatis, akurasi pemotongan yang lebih tinggi.
5. Tiga program yang sama atau berbeda dapat digunakan pada perlengkapan yang sama untuk menemukan dengan tanda, untuk memastikan akurasi pemotongan
6. Pengumpul debu yang kuat dapat membersihkan dan memecahkan masalah pemotongan debu.Kipas impor membuat pengumpulan debu lebih bersih dan kebisingan rendah.
7. Gunakan meja kerja kiri dan kanan untuk bertukar pemrosesan dan menempatkan substrat PCB, mengurangi waktu tunggu dan meningkatkan kapasitas produksi.
8. Secara umum, mesin pemotong adalah listrik, dan meja kerja adalah pneumatik.Jika bekerja untuk waktu yang lama, PCBA dapat rusak karena tekanan udara yang tidak mencukupi.Mesin dihidupkan sepenuhnya, untuk memastikan akurasi dan stabilitasnya.
Spesifikasi Mesin Pemotong Penggilingan PCB:
Nomor model | SMTR17 |
Ukuran Mesin: | 850(L) x 750(W) x 1455(H)mm |
Voltase | 380V/50Hz, 2.5KW |
Ukuran PCB Maks | 410x460mm (meja tunggal), 260x310mm (meja ganda) |
Ketebalan PCB | 0,4-5mm |
Mode Makan | manual |
Penempatan PCB | Perlengkapan yang disesuaikan |
Pemrograman | Pengajaran visi, pemrograman inline |
Memotong Spindel | SycoTec 60000rpm/mnt (standar) |
Tipe Pendingin: | Pendinginan sendiri |
Mode Pengumpulan Debu | Koleksi bawah |
Kecepatan memotong | 1-100mm/dtk |
Ulangi Akurasi | ±0,01mm |
Bit Perutean | 0.8-3.0 Diameter, rotasi kanan |
Ulangi Akurasi | ±0,02mm |
Sistem pengaturan | PC Industri |
Poros | Jerman SycoTec 4015HY |
Kontrol Gerak | Papan kontrol gerak 4 sumbu |
Sekrup timah | C5 gerinda sekrup memimpin |
Kamera | Jerman pencitraan kamera abu-abu 40W |
LCD | 17 inci |
Parameter Teknis Mesin Pemotong Penggilingan PCB:
TIDAK. | KETERANGAN | DATA |
1 | Meas. | 850 × 750 × 930mm (tidak termasuk lampu alarm) |
2 | pukulan XYZ | 410x460x60mm |
3 | ukuran maksimum PCB | 410 × 460mm |
4 | Sistem servo | X, Y Sumbu AC motor servo (400W) Sumbu Z (100W) |
4 | Kecepatan poros | 2000-60000rpm/menit |
5 | Kecepatan memotong | 1-100mm/dtk |
6 | posisi PCB | Perlengkapan jig |
7 | Sistem pemilihan | Secara manual |
8 | Pengumpul debu | Koleksi bawah |
9 | Alat | 0.8~3mm |
10 | Akurasi pemotongan | ± 0,05 mm |
11 | PC | Windows 7 atau windows 10 |
12 | Kecepatan bergerak | 1000mm / s (maks) |
13 | Pemrograman | PC/CCD |
14 | Pasokan udara | 5-8㎏/㎝³ |
15 | Sumber Daya listrik | AC220V±5% 50 /60Hz 3kw |
Instalasi Mesin Pemotong Penggilingan PCB:
1. Pengaturan lingkungan
1.1 Peralatan harus dipasang di tempat yang berventilasi dan kering.Jangan memasangnya di tempat yang mudah menimbulkan korosi atau mudah terbakar.
1.2 Peralatan tidak boleh dipasang di tempat yang terkena sinar matahari dan panas tinggi.
1.3 Jangan letakkan peralatan di tempat dengan getaran kuat dan mudah bertabrakan.
2. Instalasi mekanis
2.1 Tempatkan peralatan pada posisi yang ditentukan.
2.2 Sesuaikan level peralatan dengan instrumen level, lalu kencangkan sekrup penahan kaki.
2.3 Hubungkan selang pengumpul debu ke port pengumpul debu peralatan.
2.4 Hubungkan steker listrik pengumpul debu dengan peralatan untuk mengkonfirmasi arah operasi dan efek pengumpulan debu.Jika terbalik, ganti dua dari tiga saluran listrik.
2.5 Persyaratan pembumian: harap sambungkan peralatan ke kabel arde kotak distribusi secara terpisah, dan jangan sambungkan dengan peralatan lain secara seri.
3. Konfigurasi catu daya
3.1 Input standar peralatan adalah fase tunggal 220 V AC.
3.2 Peralatan input 3-fase 380V AC perlu dilengkapi dengan transformator.
Ukuran Penampilan Mesin Pemotong Penggilingan PCB:
