Detail produk:
|
| Kondisi: | Buatan China, Baru | Jig: | 2 |
|---|---|---|---|
| Kepala: | 2 | Akurasi suhu: | ±2°C |
| Laporan Pengujian: | Menyediakan | Nama: | Mesin Solder ACF |
| Cahaya Tinggi: | ACF Film Hot Bar Mesin Solder,Layar Sentuh Mesin Solder Hot Bar,Persetujuan CE Mesin Solder PCB |
||
Fitur Mesin Solder Hot Bar Film ACF:
1. Menurut produk yang berbeda, suhu opsional untuk pilihan Anda.
2. Kepala thermode material yang unik, memastikan tekanan rata-rata
3. Memiliki fungsi vakum, lebih mudah untuk penyesuaian dan pemosisian.
4. Suhu NC, presisi yang jelas dan tinggi
5. Dengan pengukur tekanan digital, rentang tekanan dapat diatur.
6. Kontrol komputer mikro, akurasi tinggi dan stabil.
7. Kurva yang dapat diprogram Termasuk pra-pemanasan dan suhu penyolderan reflow.
8. Cocok untuk semua jenis TAB kepadatan tinggi, TCP dan tekanan ke pengelasan tekanan solder FPC, FFC dan PCB.
9. Kontrol PID yang tepat, sudut fase menggantikan penggerak pulsa.
10. Kurang Perpustakaan, lebih sedikit kebisingan, menghindari fluktuasi tegangan
11. Perlengkapan ganda yang dapat diputar dengan efisiensi kerja yang tinggi
12. Data input layar sentuh, sederhanakan operasinya.
13. Kurva suhu tampilan waktu nyata dan data suhu
Spesifikasi Mesin Solder Hot Bar Film ACF:
| Ukuran mesin: | 660×620×1260mm |
| Area kerja | Maks 150*150mm |
| Berat mesin | 120Kg |
| Tekanan udara kerja | 0.6-0.8Mpa |
| Jumlah perlengkapan | 2 |
| Ukuran kepala termoda: | Maks 80*5mm |
| Pengelasan presisi | nada 0.2mm |
| Menekan waktu | 1~99,9 detik |
| Pengaturan suhu | RT~500℃ toleransi ±5℃ |
| Tekanan pengelasan | 1~20Kg |
| Pengaturan suhu | Dua |
| Lingkungan kerja | 10-60 , 40% -95% |
| Sumber Daya listrik | AC220V±10% 50HZ,2200W |
| Mode penyelarasan | Monitor CCD + LCD |
| Mode makan | manual |
| Mode awal | Tekan tombol mulai |
| Platform Rotasi | Kontrol silinder, toleransi<0.02mm |
Aplikasi Mesin Solder Hot Bar Film ACF:
Untuk berbagai kepadatan tinggi TAB, crimping TCP dan FPC, FFC dan crimp solder PCB, tembaga ke tembaga, kawat ke PCB, Solder ACF.
Mesin Solder Hot Bar Film ACF Instruksi operasi:
1. Cek dulu apakah gas dan listrik masuk.Apakah sakelar geser saluran masuk udara didorong ke depan dan dibuka, dan apakah tekanan udara di atas 0,4MPa
2. Periksa apakah tombol stop darurat catu daya pada posisi I muncul dan apakah lampu indikator mesin berwarna hijau
3. Periksa apakah parameter rumus yang digunakan adalah yang digunakan oleh model saat ini
4. Periksa apakah sambungan las dan perlengkapannya sesuai dengan model.
5. Uji apakah mesin normal.
6. Masukkan PCB dan FPC masing-masing ke dalam perlengkapan
7. Tombol mulai untuk pengelasan
8. Periksa apakah produk yang dilas kokoh di bawah kaca pembesar, dan tidak ada korsleting dengan timah, dll

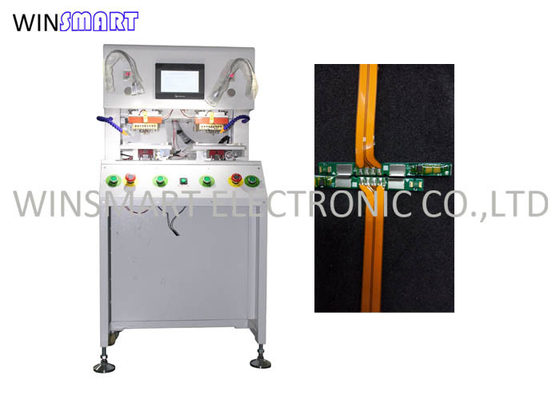

Mesin Solder Hot Bar Film ACF Foto:
