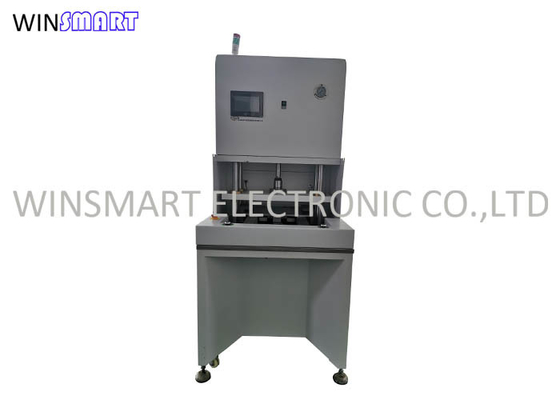

Efisiensi Tinggi 15 Ton PCB Punch Press Machine Die Punching Machine

Brand Name:	Winsamrt
Model Number:	SMTP300
MOQ:	1 set
harga:	USD1-10000/set
Packaging Details:	Kasus kayu lapis
Payment Terms:	L/C, T/T, Western Union

Detail Information

Product Description

Detail Information

Tempat asal:

Sertifikasi:

Bahan PCB:

FR4, MCPCB, FPC

Kondisi:

Layanan purna jual disediakan:

Insinyur tersedia untuk melayani mesin di luar negeri

Keluaran:

10Ton, 15Ton, 25Ton

Sertifikat:

Nama:

Mesin Press Pukulan

Menyediakan kemampuan:

100 set

Menyoroti:

15T PCB Punch Press Machine

FPC PCB Punch Press Machine

Mesin Die Punching Efisiensi Tinggi

Product Description

Efisiensi Tinggi 15Ton PCB Punch Press Machine Die Punching Machine

Fitur Mesin Punch Press:

1. Depaneling PCB/FPC dengan cara meninju mati, untuk menghindari retakan mikro yang disebabkan oleh manual.

2. Perkakas mati dapat diubah

3. Pengaturan punching dies yang mudah

4. Memuat dan membongkar PCB nyaman

5. Pengoperasian yang mudah, memiliki sistem perlindungan yang aman

6. Didorong silinder udara, perlindungan lingkungan

7. Efisiensi tinggi, kontrol waktu pemotongan siklus dalam 15 detik, cocok untuk PCB volume tinggi

Spesifikasi Mesin Punch Press:

Wilayah kerja	460*320mm
Tekanan Pekerjaan	0,45-0,7Mpa
Pemotongan presisi	± 0,05 mm
Waktu siklus	7-15 detik
Keluaran	8T
Ketebalan PCB / FPC	0,08-3.5MM
Bahan PCB / FPC	FPC, FR1, FR4, CEM-1, CEM-3, MCPCB
Modus pemotongan	meninju
Perlengkapan pukulan	Perkakas mati (cetakan)
Properti Kerja	Layar LCD, Secara Otomatis mencatat jumlah produk olahan, meninju otomatis
Port transmisi	Standar internasional
Bahasa Operasi	bahasa Inggris
Pukulan	50MM
Tinggi cetakan:	170MM
Kekuasaan	380/220V
Sekering	3A
Dimensi mesin	820x740x1750mm
Berat mesin	680kgs

Aplikasi Mesin Punch Press:

Efisiensi Tinggi 15 Ton PCB Punch Press Machine Die Punching Machine 0

Langkah-langkah Instalasi Punch Press Machine Die Tooling:

1. Lepaskan pintu keamanan

2. Tempatkan dua lubang pin pada pelat bawah cetakan bawah pada kedua pengait.

3. Masukkan cetakan atas ke dalam laci (lihat gambar di bawah), dan tepi cetakan dan pelat atas tumpang tindih.

4. Mesin beralih ke mode manual.Tekan tombol "depan dan belakang" untuk memasukkan cetakan bawah ke dalam mesin.

5. Lepaskan sumber udara, silinder atas dan bawah perlahan-lahan akan jatuh, dan tiang pemandu cetakan atas akan meluas ke cetakan bawah, dan keduanya perlahan-lahan akan saling berdekatan.

6. Setelah cetakan atas dan bawah ditutup, kencangkan sekrup ibu jari secara manual seperti yang ditunjukkan pada gambar.Pastikan cetakan atas tidak bisa bergerak.Setelah mengencangkan, sumber udara terhubung, silinder naik, cetakan atas dipisahkan, dan sumber udara terputus lagi untuk memeriksa apakah cetakan atas dan cetakan bawah dapat ditutup.Ulangi operasi satu atau dua kali untuk memastikan bahwa cetakan atas dan bawah tertutup dengan mulus sebelum melanjutkan ke langkah berikutnya.
