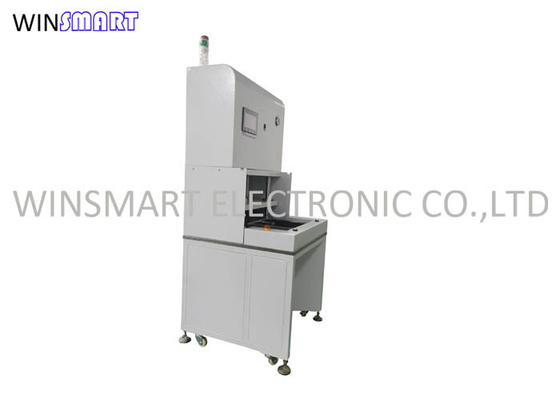

Mesin Punching Pneumatik Silinder Udara 10 Detik Siklus Meninju Waktu

Mesin Punching Pneumatik Silinder Udara 10 Detik Siklus Meninju Waktu
Mesin Punching Pneumatik Silinder Udara 10 Detik Siklus Meninju Waktu Mesin Punching Pneumatik Silinder Udara 10 Detik Siklus Meninju Waktu

Gambar besar :  Mesin Punching Pneumatik Silinder Udara 10 Detik Siklus Meninju Waktu

Detail produk:
Tempat asal: Cina
Nama merek: Winsamrt
Sertifikasi: CE
Nomor model: SMTP300
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: USD1-10000/set
Kemasan rincian: Kasus kayu lapis
Waktu pengiriman: 7-15 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 100 set

Mesin Punching Pneumatik Silinder Udara 10 Detik Siklus Meninju Waktu

Deskripsi
Bahan PCB: FR4, MCPCB, FPC Kebisingan: Kurang 50DB
Layanan purna jual disediakan: Insinyur tersedia untuk melayani mesin di luar negeri Keluaran: Menurut aplikasi
Sertifikat: Ya Nama: Mesin Punching Pneumatik
Cahaya Tinggi:

Mesin Meninju Pneumatik Silinder Udara

,

Mesin Punching Pneumatik PCB FR4

,

Siklus Waktu Siklus 10S Waktu Punching

Mesin Punching Pneumatik Silinder Udara 10 Detik Siklus Meninju Waktu





Ikhtisar Mesin Punching Pneumatik:

Mesin ini adalah pemisah PCB semi-otomatis.Pabrik kami sesuai dengan standar produksi nasional yang sesuai.Masa garansi adalah 1 tahun sejak tanggal pembelian (kerusakan peralatan yang disebabkan oleh penggunaan yang tidak normal tidak termasuk dalam garansi)



Fitur Mesin Punch Press:

1. Dirancang khusus untuk papan FPC, PCB keras, CEM, MCPCB, menghindari retakan timah, retak, keriting, gerinda, dan fenomena lainnya
2. Kecepatan meninju regulasi sewenang-wenang, tekanan waktu meninju dan stamping sesuai dengan produk dan cetakan yang berbeda.
3. Mudah untuk mengganti cetakan, dan layar sentuh dengan tombol untuk kata sandi khusus cetakan, untuk memastikan operasi yang aman.
4. Gerakan memanjang dari cetakan bawah untuk memudahkan penempatan dan pengambilan PCB dan memastikan keamanan pribadi.
5. Menggunakan sinkronisasi tombol tekan kedua tangan (dalam 1 detik) untuk mengontrol, menghilangkan bahaya keselamatan manusia.
6. Penggunaan udara bersih, tidak ada minyak, daya rendah, hemat energi mudah, pemeliharaan, output cepat dan stabil.
7. Mode operasi manual atau otomatis yang dapat dipilih, program komputer dalam hubungannya dengan hitungan, hasil hari dan total dicatat secara bersamaan, memfasilitasi statistik, hitungan akurat dan efisiensi tinggi.
8. Menggunakan teknologi pneumatik, kompresor dapat bekerja untuk lebih dari satu pukulan, penggunaan normal dan biaya perawatan lebih rendah daripada jenis pukulan lainnya.



Spesifikasi Mesin Punch Press:

Wilayah kerja 460*320mm
Tekanan Pekerjaan 0,45-0,7Mpa
Pemotongan presisi ± 0,05 mm
Waktu siklus 7-15 detik
Keluaran 8T
Ketebalan PCB / FPC 0,08-3.5MM
Bahan PCB / FPC FPC, FR1, FR4, CEM-1, CEM-3, MCPCB
Modus pemotongan meninju
Perlengkapan pukulan Perkakas mati (cetakan)
Properti Kerja

Layar LCD, Secara Otomatis mencatat jumlah

produk olahan, meninju otomatis

Port transmisi Standar internasional
Bahasa Operasi bahasa Inggris
Pukulan 50MM
Tinggi cetakan: 170MM
Kekuasaan 380/220V
Sekering 3A
Dimensi mesin 820x740x1750mm
Berat mesin 680kgs





Mesin Punch Press Langkah-langkah Pemasangan Cetakan Punching:

1. Lepaskan pintu keamanan

2. Tempatkan dua lubang pin pada pelat bawah cetakan bawah pada kedua pengait.

3. Masukkan cetakan atas ke dalam laci (lihat gambar di bawah), dan tepi cetakan dan pelat atas tumpang tindih.

4. Mesin beralih ke mode manual.Tekan tombol "depan dan belakang" untuk memasukkan cetakan bawah ke dalam mesin.

5. Lepaskan sumber udara, silinder atas dan bawah perlahan-lahan akan jatuh, dan tiang pemandu cetakan atas akan meluas ke cetakan bawah, dan keduanya perlahan-lahan akan saling berdekatan.

6. Setelah cetakan atas dan bawah ditutup, kencangkan sekrup ibu jari secara manual seperti yang ditunjukkan pada gambar.Pastikan cetakan atas tidak bisa bergerak.Setelah mengencangkan, sumber udara terhubung, silinder naik, cetakan atas dipisahkan, dan sumber udara terputus lagi untuk memeriksa apakah cetakan atas dan cetakan bawah dapat ditutup.Ulangi operasi satu atau dua kali untuk memastikan bahwa cetakan atas dan bawah tertutup dengan mulus sebelum melanjutkan ke langkah berikutnya.



Detail Mesin Punch Press:

Mesin Punching Pneumatik Silinder Udara 10 Detik Siklus Meninju Waktu 0

Mesin Punching Pneumatik Silinder Udara 10 Detik Siklus Meninju Waktu 1

Mesin Punching Pneumatik Silinder Udara 10 Detik Siklus Meninju Waktu 2



Perawatan Mesin Punch Press:

1. Hapus papan limbah tepat waktu.
2. Tambahkan gemuk ke dua batang pemandu setiap dua bulan, dan oleskan minyak pelumas ke
poros batang penghubung.
3. Keluarkan air dari katup pengurang tekanan secara teratur.
4. Jika ada bagian organik yang rusak, harus segera diperbaiki.
