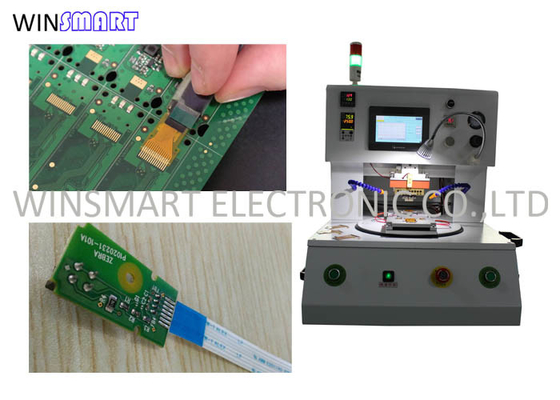

80mm Panjang Mesin Hot Bar Mesin pemotong listrik dengan sistem CCD

Deskripsi Mesin Hot Bar:

Mesin pemotong batang panas, juga dikenal sebagai mesin pemotong termode atau mesin pemotong panas pulsa,adalah alat khusus yang digunakan dalam manufaktur elektronik untuk pengelasan komponen yang tepat dan terkontrol ke papan sirkuit cetak (PCB).

Mesin Hot Bar Fungsi utama:

1. Pemanasan Presisi: Mesin pemotong batang panas memberikan kontrol yang tepat atas suhu, waktu, dan tekanan pemotong, menghasilkan sendi pemotong yang akurat dan dapat diandalkan pada PCB.

2. Kinerja Tinggi: Mesin-mesin ini mampu pengelasan berkecepatan tinggi, membuatnya cocok untuk lingkungan produksi volume tinggi di mana efisiensi sangat penting.

3. Hasil yang Konsisten: Dengan mempertahankan parameter pengelasan yang konsisten, mesin pengelasan batang panas menghasilkan hasil yang dapat diulang, memastikan sendi pengelasan seragam di beberapa PCB.

4. Keanekaragaman: Mesin pengelasan batang panas dapat digunakan untuk mengelap berbagai komponen termasuk perangkat pemasangan permukaan (SMD), komponen lubang, konektor, dan banyak lagi,membuat mereka alat serbaguna dalam manufaktur elektronik.

5. Mengurangi Paparan Panas: Pemanasan lokal yang disediakan oleh termode meminimalkan paparan panas pada komponen sekitarnya, mengurangi risiko kerusakan termal selama proses pengelasan.

Fitur Mesin Hot Bar:

1. Teknologi panas pulsa unik memberikan pemanasan kepala pengelasan tercepat.

2Suhu pengelasan yang dapat diprogram, laju pemanasan dan durasi waktu untuk berbagai produk.

3. Termokopel dipasangkan di dekat permukaan kerja & termode, sehingga memberikan kontrol umpan balik suhu yang akurat.

4. Kontrol suhu PID Loop tertutup dengan tampilan LED yang terlihat dengan jelas.

5Waktu pengelasan dapat diprogram dan dipicu oleh suhu.

6. termode terapung memastikan tekanan yang konsisten dan transfer panas antara kepala termode dan bagian-bagian yang akan digabungkan.

7. saklar tekanan yang dapat diprogram dengan tampilan LCD untuk kontrol kekuatan yang tepat.

8. Sistem kamera CCD dengan lensa pembesar dapat dilengkapi untuk penentuan posisi yang halus.

Spesifikasi Mesin Hot Bar:

Aplikasi Mesin Hot Bar:

Biasanya, kita tidak bisa menggunakan tungku SMT + reflow untuk perangkat pengelasan. awalnya, kita bisa menggunakan besi pengelasan suhu konstan untuk pengelasan manual, tapi pengelasan manual memiliki beberapa cacat,seperti keahlian operasi yang tidak konsisten, operasi yang tidak merata, bahkan pengelasan yang salah atau produk yang rusak.Pulsa panas pers dapat mencapai suhu yang diperlukan pada saat daya padaSetelah tidak ada tegangan di kedua ujung kepala tekanan, pendinginan udara dapat dengan cepat mencapai suhu kamar, dan kepala tekanan datar, sehingga produk las memiliki penampilan yang sama,hasil yang stabil dan operasi sederhana.

Pemeliharaan Mesin Hot Bar:

Kepala termode:

1. setiap 5000 kali operasi diperiksa untuk dent, deformasi dan tidak merata

2. Setiap 80000 kali operasi penggantian panas menekan kepala

Termokopel: 1. setiap kali mengubah pemeriksaan visual dari sendi solder kondisi koneksi.

Perlengkapan:

1. Setelah penggunaan jangka panjang perlengkapan akan menumpuk beberapa noda resin. Untuk memastikan bahwa menekan panas tingkat kepala dan antara produk. Harus memiliki permukaan perlengkapan pembersih harian.

2. Setiap 5000 kali operasi memeriksa tingkat haus

3. Setiap 200.000 kali mengubah perlengkapan.
