Detail produk:
|
Koneksi PCB: | Sambungan Penggilingan | Ketebalan PCB: | 0.4-3.5mm |
---|---|---|---|
Poros: | SycoTec 60000RPM | Pemotongan Presisi: | ± 0,05 mm |
Meja Tunggal: | 410x460mm | Nama: | Mesin Penggilingan PCB |
Cahaya Tinggi: | Mesin Router PCB Pemotongan Bawah,Mesin Router PCB Stabil,Mesin Penggilingan PCB 410x460mm |

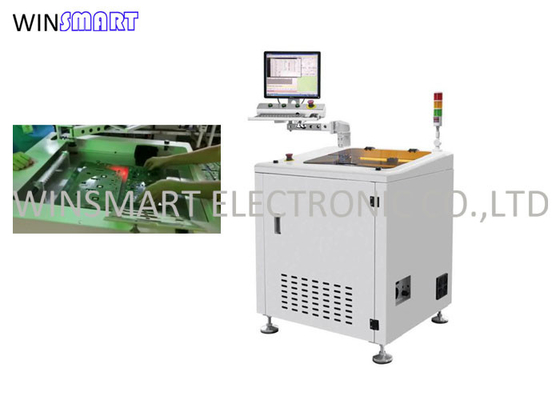

Mesin Router PCB Stabil Pemotongan Bawah, Mesin Penggilingan PCB 410x460mm
Pengenalan Mesin Penggilingan PCB:
Untuk meningkatkan output manufaktur papan sirkuit tercetak (PCB) dan kecepatan linier pemasangan permukaan (SMT), papan sirkuit tercetak biasanya dirancang sebagai papan besar, yang akan dibagi menjadi banyak papan kecil PCB tunggal yang lebih kecil dengan menggunakan Peralatan mesin depaneling PCB dalam produk akhir.Papan PCB besar ini bisa disebut panel.Panel besar ini dibagi menjadi potongan-potongan kecil.Dalam proses produk yang berbeda, dapat dibagi setelah SMT, setelah ICT, setelah pengelasan SMT melalui lubang, atau sebelum perakitan produk akhir.
Aplikasi Mesin Penggilingan PCB:
Digunakan untuk singulasi panel PCB yang dialihkan dengan tegangan yang lebih rendah di banyak industri.
Fitur Mesin Penggilingan PCB:
Mesin ini adalah platform tunggal/ganda opsional, untuk dimensi panel maks 410*460mm.Ini memiliki sistem PC dan CCD untuk pemotongan yang tepat, mudah untuk program.Ini fleksibel untuk berbagai jenis papan PCB dengan pengumpulan debu bawah tanpa duri.
Spesifikasi Mesin Penggilingan PCB:
Nomor model | SMTR17 |
Ukuran Mesin: | 850(L) x 750(W) x 1455(H)mm |
Voltase | 380V/50Hz, 2.5KW |
Ukuran PCB Maks | 410x460mm (meja tunggal), 260x310mm (meja ganda) |
Ketebalan PCB | 0,4-5mm |
Mode Makan | manual |
Penempatan PCB | Perlengkapan yang disesuaikan |
Pemrograman | Pengajaran visi, pemrograman inline |
Memotong Spindel | SycoTec 60000rpm/mnt (standar) |
Tipe Pendingin: | Pendinginan sendiri |
Mode Pengumpulan Debu | Koleksi bawah |
Kecepatan memotong | 1-100mm/dtk |
Ulangi Akurasi | ±0,01mm |
Bit Perutean | 0.8-3.0 Diameter, rotasi kanan |
Ulangi Akurasi | ±0,02mm |
Sistem pengaturan | PC Industri |
Poros | Jerman SycoTec 4015HY |
Kontrol gerak | Papan kontrol gerak 4 sumbu |
Sekrup timah | C5 gerinda sekrup memimpin |
Kamera | Jerman pencitraan kamera abu-abu 40W |
LCD | 17 inci |
