Detail produk:
|
| Layanan purna jual: | Video operasi dan dukungan online | Laser: | UV |
|---|---|---|---|
| Area kerja: | 300x300mm | Fitting: | Disesuaikan |
| Laporan Pengujian: | Asalkan | Nama: | Laser depanling |
| Cahaya Tinggi: | Produktivitas Tinggi PCB Laser Depaneling Machine,Double Table PCB Laser Depaneling Machine,300x300mm Laser PCB Depaneling Machine |
||
Meja Ganda Produktivitas Tinggi Mesin PCB Laser Depaneling PCB Depanelizer
Tujuan Laser Depaneling:
Objek pemrosesan dan aplikasi adalah PCB, pelat lunak dan keras FPC dan pemotongan material terkait, pembukaan penutup, dan operasi lainnya.
Integrasi yang efisien dari semua komponen peralatan, termasuk laser, jalur optik, sistem galvanometer, platform gerak 4 sumbu, dan gambar
Sistem untuk mencapai operasi yang efisien dan akurat.
Spesifikasi Laser Depaneling:
| Kekuatan | AC 380V, 50Hz, 20A |
| Udara Terkompresi | Udara terkompresi |
| Dimensi Mesin | 1450(L)x1350(W)x1665(H)mm |
| Ruang Instalasi | 3000x3000x2500mm |
| Berat Mesin | 2000kg |
| Suhu Sekitar | 22 ~ 25 ℃ |
| variasi suhu | dalam ± 1 ℃ / 24 jam |
| kelembaban lingkungan | dalam 40% ~ 70% (tidak ada kondensasi yang jelas diperbolehkan) |
| Kelas bebas debu | 100000 atau lebih baik |
| konsumsi daya | 6KW |
| Lebar pemotongan | ≤ 50mm × 50mm |
| Memotong bahan | potongan penuh / setengah potong PCB / FPC, LCP / lem dan bahan terkait lainnya |
| Ketebalan pemotongan | ≤ 3mm |
| Kecepatan memotong | ≤ 3000mm / S |
| Akurasi pemesinan keseluruhan | ≤ 30um |
| Pola pemrosesan | garis lurus, garis miring, kurva, kelainan, dll |
Sumber Laser Depaneling Laser:
| Laser | Laser nanodetik gelombang cahaya 355nm |
| Frekuensi pengulangan | 50-150khz |
| Kekuatan Laser | UV 15W@30KHz |
| Lebar pulsa | <20ns |
| Stabilitas energi | <3% RMS selama 8 jam |
| Kualitas balok m² | < 1.3 |
| Mode | 2500 mm/detik |
Fitur Laser Depaneling:
Secara efektif mengontrol efek panas pemrosesan, dan meningkatkan keruntuhan tepi dan efek termal produk.Laser berkualitas tinggi, tidak ada pemrosesan kontak, tidak ada duri dan duri setelah pemotongan.Sistem proses yang matang dapat secara akurat menghitung dan membagi grafik, dan mewujudkan proses pemrosesan parameter dan pemrosesan grafik.Tanpa tekanan, presisi pemotongan ±5μm.Impor file gerber untuk pengoperasian yang mudah.Pemotongan alien/jalur tersedia.Non-kontak, ujung tombak yang halus.

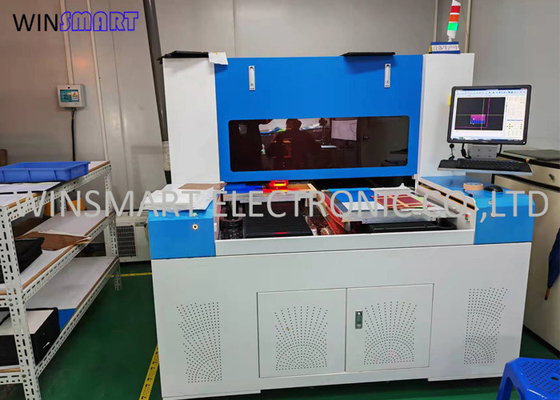

Foto Laser Depaneling Laser:
Aplikasi Laser Depaneling dan Efek Pemotongan:
Bidang aplikasi: pcb/fpc/pi/cpi/mpi/pcba/cof/cop/cob/fr4/lcp, dll. Tidak ada debu, baik untuk konduktivitas PCB.
