Detail produk:
|
| PCB: | Papan Tab | Bahan PCB: | FR4, Aluminium |
|---|---|---|---|
| Ketebalan PCB: | 0.8-3.0mm | Video Inspeksi: | Asalkan |
| Pemotongan Presisi: | ± 0,05 mm | ce: | YA |
| Wilayah kerja: | 350x400mm | Kecepatan memotong: | 1-100mm/dtk |
| Penyedot debu: | Bawah atau atas | Nama Produk: | Mesin PCB Depaneling Terkendali PC |
| Cahaya Tinggi: | 0.8mm PCB Depaneling Machine,PC Controlled PCB Depaneling Machine,Tab PCB Depaneling Router Machine |
||

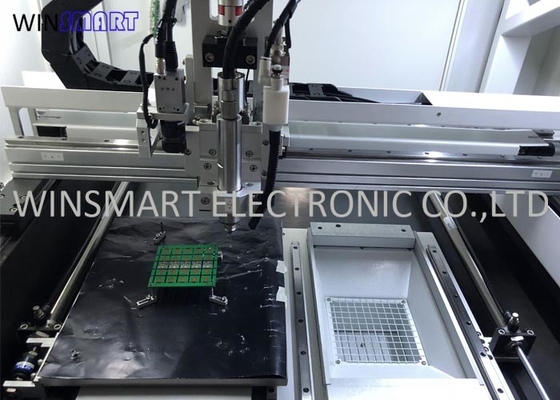

Mesin PCB Depaneling Terkendali PC, Sigulation PCB Untuk Papan PCB Tab
Pengenalan Mesin PCB Depaneling PC Terkendali:
Mesin router depaneling PCB adalah mesin yang digunakan untuk memisahkan papan PCB tidak beraturan yang dihubungkan dengan lubang cap.Juga dikenal sebagai mesin pemotong kurva PCB, mesin pemisah PCB lubang cap, router PCB, mesin router depaneling PCB.Ini adalah proses penting dalam proses pembuatan PCB.Dan itu mengacu pada pemotongan grafik yang dibutuhkan oleh pelanggan melalui bit sesuai dengan program pemrosesan yang dirancang oleh proyek.Ketika pemotong frais aus sampai batas tertentu, pisau akan patah dan menyebabkan kebocoran.Jika papan produksi dengan bit yang baik tidak dikirim ke pelanggan sesuai dengan kebutuhan pelanggan, PCBA (papan sirkuit tercetak + perakitan mengacu pada seluruh proses papan kosong PCB yang melewati SMT dan kemudian dip plug-in) tidak dapat berhasil dipasang di produk, menghasilkan scrapping PCBA.
Keuntungan Mesin PCB Depaneling PC Terkendali:
1. Tabel ganda, bit perutean bekerja sepanjang waktu, meningkatkan produktivitas.
2. Pemotongan terus menerus tanpa gangguan selama bongkar muat.
3. Sistem poros berputar berkualitas tinggi memungkinkan sistem untuk berakselerasi dan melambat dengan cepat, mengurangi waktu sinkronisasi, meningkatkan produktivitas, dan mempertahankan presisi tinggi.
4. Gunakan perangkat keras berkualitas tinggi untuk memastikan kekakuan tinggi dan kinerja tinggi.
5. Semua sekrup pemandu tertutup untuk mencegah masuknya debu dan kotoran, sehingga meningkatkan masa pakai dan kinerja poros yang berputar.
Mesin PCB Depaneling Terkendali PCFitur:
1. Meja dua geser untuk produksi volume tinggi.Dan memiliki tekanan yang lebih rendah untuk melindungi PCBA untuk memastikan ujung tombak yang halus.
2. Motor dan spindel yang diimpor digunakan untuk tujuan bebas kebisingan.
3. Sistem pembersihan vakum atas dan bawah opsional tersedia untuk kebutuhan klien yang berbeda.
4. Sistem CCD berkualitas tinggi untuk memastikan pemotongan yang tepat.
5. Pemrograman yang mudah dan sederhana, bit perutean dan kecepatan potong dapat disesuaikan.
Spesifikasi Mesin Pemotong Penggilingan PCBA PCB Router:
| Keseluruhan | |
| Dimensi (W * D * H) | 1150mm * 1250mm * 1325mm |
| Bobot | 750kg |
| Offset tinggi | 60~110mm |
| Manipulator | |
| Jenis motor | Seri JiaBao |
| Pengulangan posisi | 0,001mm |
| Area kerja sumbu (maks) | 870mm * 450mm * 50mm |
| Stasiun kerja | |
| fiksasi PCB | standar, spesialisasi |
| Bongkar/muat PCB | panduan |
| Ukuran PCB (maks) | 350*400mm |
| PCB tebal (maks) | 5mm |
| perlengkapan | |
| Memperbaiki kekakuan | Perlengkapan pembuatan yang disesuaikan |
| Memperbaiki fiksasi | mesin |
| Motor Spindel | |
| Kekuatan | 40W |
| Poros | 60000rpm/menit |
| Melindungi | pendinginan sendiri/angin |
| Ganti pemotong | Spesialisasi |
| Kemampuan perutean | |
| Kecepatan potong (maks.) | 100mm/dtk |
| Kecepatan mengemudi (maks.) | 3000mm/dtk |
| Presisi pemotongan | 0,01mm |
| Sistem Vakum | |
| Daya vakum | 3.5KW AC 380V |
| Kekosongan | tegak lurus |
| Keperluan | |
| Kekuatan | 2.0KW AC380V |
| Pasokan udara | 4-6KG/cm2 |
| Pemrograman | |
| Pengeditan program | Di barisan |
| Pengeditan fungsi | Garis, busur, lingkaran, kurva U |
| penyimpanan program | HDD |
| Sistem penglihatan | CCD warna SONE |
| offset pemotong penggilingan | MOBIL |
| Pengaturan vakum | MOBIL |
| Monitor Operasi | |
| indikator | Status mesin indikator |
| pemeriksaan alat | Kehidupan alat deteksi otomatis, penggunaan pengujian waktu |
| Pelindung motor | Memiliki panas berlebih, kelebihan beban, fungsi perlindungan tegangan rendah |
| pemeriksaan kelebihan beban motor | Memiliki Overload, saluran normal, fungsi perlindungan tegangan rendah |
| Alat dapat digunakan waktu | Umur alat deteksi otomatis, |
| Statistik data | Model papan terpisah, hitungan pisah, metode penghitungan beragam |
| Catatan kesalahan | Perangkat lunak secara otomatis merekam semua memori alarm mesin |
| AKU AKU AKU.Ketepatan | |
| presisi sumbu | 0,001mm |
| Memotong presisi | 0.1mm |
| IV.Keamanan | |
| Area kerja melindungi | Dengan empat perlindungan tertutup |
| sensor pintu | Sensor sakelar mikro pintu pengaman depan dan belakang (opsional) |
| Tombol berhenti darurat | |
| Penyedot debu | |
| Saringan | Kotak vertikal |
| Dimensi kotak debu | 730mm × 640mm × 1700mm |
| Daya tegangan | AC380V 50HZ,2.2KW,3HP |
| Kebisingan | Di bawah 75db |
| Dimensi saluran masuk/keluar | 6 inci/8 inci |
| Kabel listrik | 5X2.52 |
| Tas filter kepadatan tinggi | 16 PCS |
