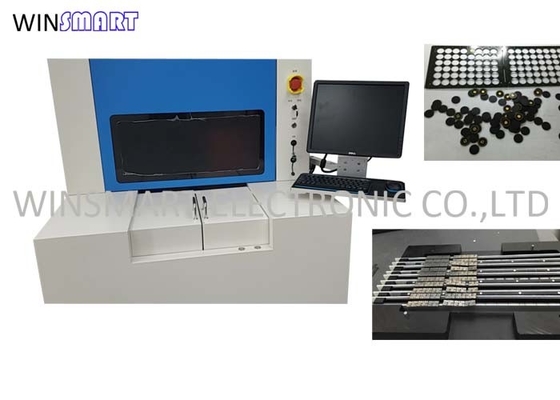

Memotong Tanpa Tekanan Mekanik Mesin UV Laser Depaneling Untuk PCB FPC

Brand Name:	Winsmart
Model Number:	SMTL300
MOQ:	1 set
harga:	USD1-150K/set
Packaging Details:	KASUS KAYU LAPIS
Payment Terms:	L/C, T/T, Western Union

Detail Information

Product Description

Detail Information

Tempat asal:

Sertifikasi:

Layanan purna jual:

7/24 jam dukungan online

Laser:

Wilayah kerja:

300x300mm

jenis PCB:

V-skor dan tab

Jaminan:

1 tahun

Nama:

Pemotongan PCB Laser UV

Menyediakan kemampuan:

100 set per bulan

Menyoroti:

FPC UV Laser Depaneling Machine

UV PCB Laser Depaneling Machine

300mm Laser PCB Depaneling Machine

Product Description

Pemotongan PCB Laser UV Tanpa Tekanan Mekanik Untuk FPC / PCB Depaneling

Aplikasi Pemotongan PCB Laser UV:

FPC dan beberapa bahan relatif, pemotongan PCB FPC / PCB / Rigid-Flex, pemotongan modul Kamera

Keuntungan Pemotongan PCB Laser UV:

Tidak ada tekanan mekanis pada substrat atau sirkuit

Tidak ada biaya perkakas atau bahan habis pakai.

Keserbagunaan – kemampuan untuk mengubah aplikasi hanya dengan mengubah pengaturan

Pengakuan Fiducial – potongan yang lebih presisi dan bersih

Pengenalan Optik sebelum proses depaneling/singulasi PCB dimulai.CMS Laser adalah salah satu dari sedikit perusahaan yang menyediakan fitur ini.

Kemampuan untuk depanel hampir semua substrat.(Rogers, FR4, ChemA, Teflon, keramik, aluminium, kuningan, tembaga, dll)

Toleransi penahanan kualitas potongan yang luar biasa sekecil <50 mikron.

Tidak ada batasan desain – kemampuan untuk memotong secara virtual dan mengukur papan PCB termasuk kontur kompleks dan papan multidimensi

Spesifikasi Pemotongan PCB Laser UV:

Kekuatan	380V AC, 50Hz, 20A
Udara terkompresi	Udara terkompresi
Dimensi Mesin	1450(L)x1350(W)x1665(H)mm
Ruang Instalasi	3000x3000x2500mm
Berat Mesin	2000kgs
Suhu Sekitar	22 ~ 25
variasi suhu	dalam ± 1 / 24 jam
kelembaban lingkungan	dalam 40% ~ 70% (tidak ada kondensasi yang jelas diperbolehkan)
Kelas bebas debu	100000 atau lebih baik
konsumsi daya	6KW
Lebar pemotongan	50mm × 50mm
Memotong bahan	potongan penuh / potongan setengah dari PCB / FPC, LCP / lem dan bahan terkait lainnya
Ketebalan pemotongan	3mm
Kecepatan memotong	3000mm / S
Akurasi pemesinan keseluruhan	30um
Pola pemrosesan	garis lurus, garis miring, kurva, kelainan, dll

Sumber Laser Pemotongan PCB Laser UV:

Laser	Laser nanodetik gelombang cahaya 355nm
Frekuensi pengulangan	50-150khz
Kekuatan Laser	UV 15W @ 30KHz
lebar pulsa	< 20ns
Stabilitas energi	<3% RMS selama 8 jam
Kualitas balok m²	< 1.3
Mode	2500mm/S

Fitur Pemotongan PCB Laser UV:

1. Secara efektif mengontrol efek panas pemrosesan, dan meningkatkan keruntuhan tepi dan efek termal produk.

2. Laser berkualitas tinggi, tidak ada pemrosesan kontak, tidak ada duri dan duri setelah dipotong.Sistem proses yang matang dapat secara akurat menghitung dan mengelompokkan grafik, dan mewujudkan proses parameter pemrosesan dan pemrosesan grafik.

3. Tanpa stres, presisi pemotongan ±5μm.

4. Impor file gerber untuk pengoperasian yang mudah.Alien/pemotongan garis tersedia.

5. Non-kontak, ujung tombak yang halus.

Tags:

2500mm / S PCB Laser Depaneling Mesin

Kamera CCD Depanelizer Laser PCB

Microvia Drilling PCB Laser Depanelizer
