Detail produk:
|
| Jenis PCB: | Papan tab | Bahan PCB: | FR4, MCPCB, FPC |
|---|---|---|---|
| ketebalan PCB: | 0,1-3mm | kemasan: | Kasus kayu lapis |
| Presisi: | ±0,05mm | Nama: | Punching PCB Depaneling |
| Cahaya Tinggi: | 3mm PCB Depaneling Machine,FR4 PCB Depaneling Machine,Depaneling PCB Punching Machine |
||

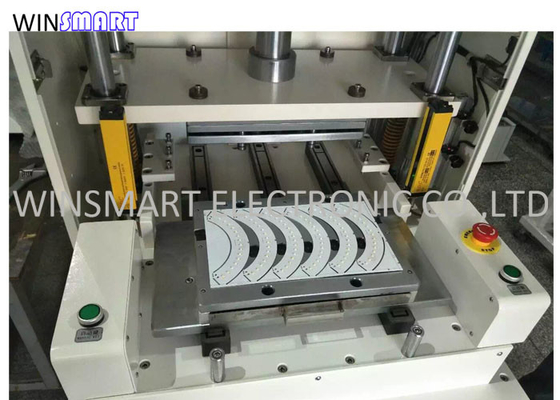

4. Otomatis Cylinder Driven PCB Depaneling Punching Opsional 8-30 Ton
Ikhtisar Punching PCB Depaneling:
Ini dirancang untuk PCB / FPC yang dihubungkan oleh titik dan lubang stempel, memiliki efek stempel dan pukulan presisi efisiensi tinggi.Ini hanya jaminan menggorok FPC, deformasi PCB di pasar saat ini.
Presisi pemotongan minimumnya adalah ±0,05mm untuk PCB tipis khusus.Area kerja maksimal adalah 460 * 320mm.
Fitur Punching PCB Depaneling:
1. Sakelar ganda mulai aksi dua tangan.
2. Dilengkapi dengan slideway die bawah masuk dan keluar, dan die bawah masuk dan keluar secara otomatis, sehingga produk nyaman dan aman untuk dibawa dan ditempatkan.
3. Sakelar berhenti darurat, mengidentifikasi masalah dan mematikan tepat waktu.
4. Pintu keamanan, pemasangan dan commissioning cetakan untuk menghindari tangan yang tersesat. (Operasi normal tanpa pintu keamanan tidak berfungsi).
5. Fungsi pengaturan tekanan udara keselamatan, alarm untuk melebihi batas.Penghitungan otomatis, over-limit shutdown.
7. Tegangan internal dihasilkan saat talenan diminimalkan dan untuk menghindari retaknya timah.
8. Cocok untuk papan volume sangat tinggi.
Karakteristik Punching PCB Depaneling:
1.Depaneling PCB/FPC dengan cara meninju mati, untuk menghindari retakan mikro yang disebabkan oleh manual.
2. Rangka besi cor untuk kekakuan.Pukulan mati dapat diubah.Pengaturan punching die yang mudah.
3.Moveable lower die untuk memudahkan loading dan unloadingPCB punch die|FPC mati|Cetakan pukulan PCB |cetakan FPC.
4. Peralatannya universal.Berbagai cetakan dapat diganti, dan penggantian cetakan nyaman dan cepat.
Spesifikasi Punching PCB Depaneling:
| Wilayah kerja | 460*320mm |
| Tekanan Pekerjaan | 0,45-0,7Mpa |
| Presisi pemotongan | ±0,05mm |
| Waktu siklus | 7-15 detik |
| Keluaran | 8T |
| Ketebalan PCB/FPC | 0,08-3,5MM |
| Bahan PCB/FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| Modus pemotongan | Meninju |
| Perlengkapan pukulan | Perkakas mati (cetakan) |
| Properti Kerja |
Layar LCD, Secara Otomatis mencatat jumlah produk olahan, meninju otomatis |
| Pelabuhan transmisi | Standar internasional |
| Bahasa Operasi | Bahasa inggris |
| Stroke | 50MM |
| Tinggi cetakan | 170MM |
| Kekuatan | 380/220V |
| Sekering | 3A |
| Dimensi mesin | 820x740x1750mm |
| Berat mesin | 680kg |
Aplikasi Punching PCB Depaneling:
Terapkan untuk volume tinggi diarahkan FR4 dan papan Aluminium PCB dan depaneling FPC.
