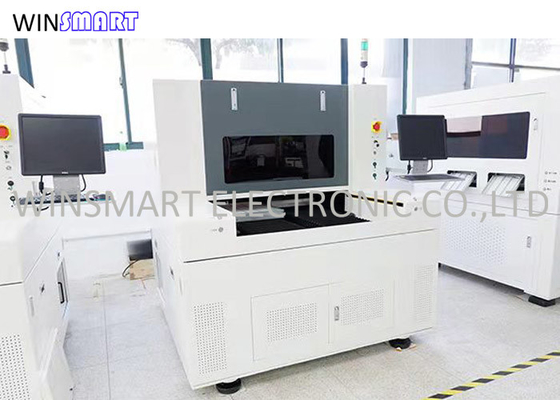

20W UV Laser PCB Cutting Machine Untuk Papan Sirkuit Cetak Kaku Depaneling

20W UV Laser PCB Cutting Machine Untuk Papan Sirkuit Cetak Kaku Depaneling
20W UV Laser PCB Cutting Machine Untuk Papan Sirkuit Cetak Kaku Depaneling

Gambar besar :  20W UV Laser PCB Cutting Machine Untuk Papan Sirkuit Cetak Kaku Depaneling

Detail produk:
Tempat asal: Cina
Nama merek: Winsmart
Sertifikasi: CE
Nomor model: SMTL300
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: USD1-150K/set
Kemasan rincian: KASUS KAYU LAPIS
Waktu pengiriman: 5-30 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 100 set per bulan

20W UV Laser PCB Cutting Machine Untuk Papan Sirkuit Cetak Kaku Depaneling

Deskripsi
Layanan purna jual: Video operasi dan dukungan online Sumber Laser: 20W UV
Wilayah kerja: 300x300mm Fitting: Disesuaikan
panjang gelombang: 355nm Nama: Mesin Pemotong PCB Laser UV
Cahaya Tinggi:

20W Laser Pcb Depanelisasi Mesin

,

300x300mm Pcb Depaneling Peralatan

,

20W UV Pcb Depaneling Peralatan

20W UV Laser PCB Cutting Machine Untuk Papan Sirkuit Cetak Kaku Depaneling





Fitur Mesin Pemotong PCB Laser UV:

1. Secara efektif mengontrol efek panas pemrosesan, dan meningkatkan keruntuhan tepi dan efek termal produk.

2. Laser berkualitas tinggi, tidak ada pemrosesan kontak, tidak ada duri dan duri setelah dipotong.

3. Sistem proses yang matang dapat secara akurat menghitung dan mengelompokkan grafik, dan mewujudkan proses parameter pemrosesan dan pemrosesan grafik.

4. Tanpa stres, presisi pemotongan ±5μm.

5. Impor file gerber untuk pengoperasian yang mudah.

6. Alien/pemotongan garis tersedia.Non-kontak, ujung tombak yang halus.





Spesifikasi Mesin Pemotong PCB Laser UV:

Model SMTL300D
Kekuasaan 380V AC, 50Hz, 20A
Udara terkompresi Udara terkompresi
Dimensi Mesin 1450(L)x1350(W)x1665(H)mm
Ruang Instalasi 3000x3000x2500mm
Berat Mesin 800kgs
Suhu Sekitar 22 ~ 25
variasi suhu dalam ± 1 / 24 jam
kelembaban lingkungan dalam 40% ~ 70% (tidak ada kondensasi yang jelas diperbolehkan)
Kelas bebas debu 100000 atau lebih baik
konsumsi daya 6KW
Lebar pemotongan 50mm × 50mm
Memotong bahan potongan penuh / potongan setengah dari PCB / FPC, LCP / lem dan bahan terkait lainnya
Ketebalan pemotongan 3mm
Kecepatan memotong 3000mm / S
Akurasi pemesinan keseluruhan 30um
Pola pemrosesan garis lurus, garis miring, kurva, kelainan, dll
Laser Laser nanodetik gelombang cahaya 355nm
Frekuensi pengulangan 50-150khz
Kekuatan Laser UV 15W @ 30KHz
lebar pulsa < 20ns
Stabilitas energi <3% RMS selama 8 jam
Kualitas balok m² < 1.3
Mode 2500mm/S
Jaminan 1 tahun
Melayani Pelatihan luar negeri tersedia





Keuntungan Mesin Pemotong PCB Laser UV:

Mesin pemotong PCB laser UV mengacu pada peralatan depaneling khusus untuk papan sirkuit fleksibel FPC dan industri papan sirkuit kaku PCB dengan laser UV daya tinggi.Untuk peralatan depaneling FPC dan papan PCB, ada peralatan pemotongan laser, mesin meninju lubang stamping PCB, pemisah PCB penggerak pisau, pemotong frais, dan peralatan lainnya.Apa keuntungan dari mesin pemotong PCB laser UV?
1. Tidak ada debu
Lingkungan produksi industri papan sirkuit dilakukan di bengkel bebas debu.Peralatan depaneling pcb tradisional, seperti mesin tipe pisau bergerak, pasti akan menghasilkan residu dan bubuk mikro, yang akan mencemari bengkel bebas debu kelas 10.000 dan 1000 dan mempengaruhi konduktivitas produk.Mesin pemotong PCB laser UV adalah proses pemrosesan penguapan, yang tidak akan menghasilkan debu dan kondusif untuk konduktivitas produk.
2. Presisi pemotongan tinggi
Kesenjangan pemrosesan peralatan pemrosesan tradisional presisi tinggi tidak dapat mencapai lebar celah kurang dari 100 mikron, yang akan menyebabkan kerusakan tertentu pada garis di tepi atau papan sirkuit PCBA yang mengandung komponen.Titik fokus mesin pemotong laser kecil, dan mode pemrosesan dingin ultraviolet memiliki sedikit dampak termal di tepi papan sirkuit.Akurasi posisi pemotongan kurang dari 50 mikron, dan akurasi ukuran pemotongan kurang dari 30 mikron, yang tidak akan mempengaruhi tepi papan sirkuit, dan presisi tinggi.
3. Tidak ada stres
Metode pemrosesan tradisional umumnya memiliki alur-V, yang akan menyebabkan kerusakan tertentu pada papan dalam proses pembuatannya.Mesin pemotong PCB laser UV dapat langsung memotong papan tanpa membuat alur-V.Selain itu, metode pemrosesan tradisional langsung menggunakan alat untuk bertindak di papan sirkuit, terutama metode stamping memiliki dampak besar pada papan sirkuit, yang mudah menyebabkan deformasi papan.Mesin pemotong laser adalah mode pemrosesan non-kontak, yang bekerja pada permukaan material melalui sinar energi tinggi, yang tidak akan menyebabkan pengaruh stres dan deformasi serta kerusakan papan sirkuit.
4. Untuk pemotongan berbentuk khusus, mudah untuk diotomatisasi
Mesin pemotong PCB laser UV dapat memotong untuk bentuk apa pun tanpa mengganti alat peraga dan perlengkapan apa pun, dan tanpa jaring baja.Peralatan yang sama dapat memenuhi pemotongan berbentuk khusus dan garis lurus, yang mudah untuk mewujudkan produksi otomatis jalur perakitan dan fleksibilitas tinggi.Sangat mudah untuk meningkatkan efisiensi produksi dan menghemat proses produksi dan siklus produksi.Secara khusus, dapat dengan cepat dan efisien memenuhi kebutuhan pemeriksaan cepat, langsung mengimpor gambar, dan kemudian menemukan pemotongan.
5. Kompatibilitas tinggi
Mesin pemotong PCB laser UV dapat memproses bahan di sekitar papan sirkuit, seperti PCB, FPC, film penutup, hewan peliharaan, papan penguat, IC, pemotongan logam ultra-tipis, dll. Ini memiliki kepraktisan yang kuat, kompatibel dengan pemrosesan berbagai bahan, mudah dioperasikan, dapat diimpor ke dalam gambar, tidak perlu menyesuaikan bagian mekanis apa pun, dan mudah dioperasikan dan dirawat.
6. Efek canggih yang bagus
Ujung tombak halus dan rapi tanpa duri.Ini dapat diproses dan dibentuk secara langsung sesuai dengan ukuran gambar, yang kondusif untuk meningkatkan hasil produk.Itu dapat langsung dipasang ke proses selanjutnya tanpa pemrosesan lebih lanjut.
