Detail produk:
|
| jenis PCB: | V-cut dan Tab Rigid PCB | Ketebalan PCB: | 3.0mm |
|---|---|---|---|
| Kecepatan poros: | 20000-60000RPM | Pemotongan Presisi: | ± 0,05 mm |
| PCB maksimal: | 300x300mm (Standar) | Nama: | mesin pcb depaneling |
| Cahaya Tinggi: | Mesin Depaneling PCB Universal,Mesin Depaneling PCB 300x300mm,Sistem Pemotongan PCBA Aluminium FR4 Kaku |
||
Rigid FR4 Aluminium PCBA Cutting System Universal PCB Depaneling Machine
Fungsi Mesin Depaneling PCB:
Mesin depaneling PCB ini bisa diterapkan untuk FR4 dan Aluminium PCBA yang dihubungkan oleh V-cut dan jembatan penggilingan.
Ini memiliki 2 jenis spindel yang berbeda untuk pemotongan alur-V dan sambungan frais.
Keuntungan Mesin Depaneling PCB:
1. Tegangan potong rendah untuk depaneling V-cut dan tab PCBA.
2. Sistem visi PC dan CCD untuk pemrograman dan pengoperasian yang presisi.
3. Pemrograman yang mudah.
4. Sistem pengumpulan debu teratas untuk bengkel bebas debu.
5. Kapasitas produksi tinggi untuk produk volume tinggi.
Fitur Mesin Depaneling PCB:
1. Sadari produksi tanpa awak, yang cocok untuk semua jenis depaneling PCBA kaku, yang menutupi papan V-cut dan tab.
2. Sistem visi PC dan CCD.
3. Pemrograman dengan kompensasi dan pengumpulan debu.
4. 2 spindel dipasang, satu untuk depaneling V-cut, yang lain untuk milling bridge depaneling.
5. Kurang dari 500ustrain cutting stress untuk melindungi komponen dari kerusakan selama pemotongan.
6. Opsional kode QR dan sistem pelacakan barcode.
7. Perangkat lunak yang ramah, mudah dioperasikan dan diprogram

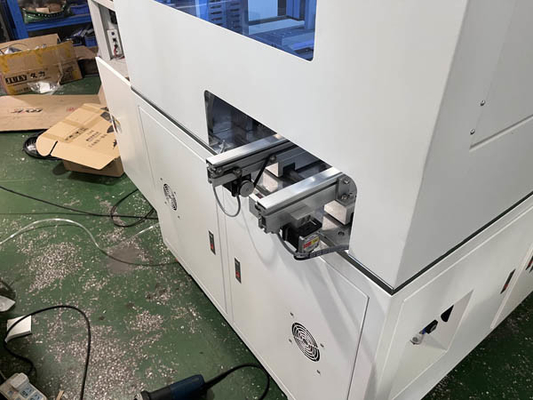

Struktur Pemotong Mesin PCB Depaneling:
1. Motor servo dicocokkan dengan sekrup yang digerakkan secara presisi untuk memastikan kecepatan dan presisi pemotongan.
2. Pemotong mata gergaji digerakkan oleh motor tanpa sikat berkecepatan tinggi, yang menurunkan tegangan potong secara efektif.
3. Dua spindel bekerja secara terpisah, cocok untuk semua depaneling FR4 dan Aluminium PCBA.
Spesifikasi Mesin Depaneling PCB:
| Nomor model | SMTID3 |
| Ukuran Mesin: | 1800(L) x 1500(W) x 2200(H)mm |
| Voltase | 220V/50Hz, 2.5KW |
| Ukuran PCB Maks | 300x300mm (dapat disesuaikan) |
| Ketebalan PCB | 0,4-6mm |
| Mode Makan | Otomatis |
| Penempatan PCB | Perlengkapan yang disesuaikan |
| Pemrograman | Pengajaran visi, pemrograman inline |
| Memotong Spindel | 20000-60000rpm/menit |
| Tipe Pendingin: | Pendinginan sendiri |
| Mode Pengumpulan Debu | Koleksi teratas |
| Kecepatan memotong | 1-100mm/dtk |
| Akurasi pemotongan | ±0,02mm |
| Bit Perutean | 0.8-3.0 Diameter, rotasi kanan |
| Ulangi Akurasi | ±0,02mm |
| Sistem pengaturan | PC Industri |
| Poros | Jerman SycoTec 4025HY |
