Detail produk:
|
| jenis PCB: | V-cut dan Tab Rigid PCB | Pengumpulan debu: | Atas |
|---|---|---|---|
| Kuantitas Spindel: | 2 | Kecepatan memotong: | 0-100mm/dtk |
| Mode: | Di barisan | Nama: | Mesin Depaneling PCB V-cut inline |
| Cahaya Tinggi: | Inline V Cut PCB Depaneling Machine,100mm / s V Cut PCB Depaneling Machine,Meja Kerja yang Dapat Diputar PCB Router |
||
Meja Kerja Rotable Inline V-cut PCB Depaneling Machine PCB Router

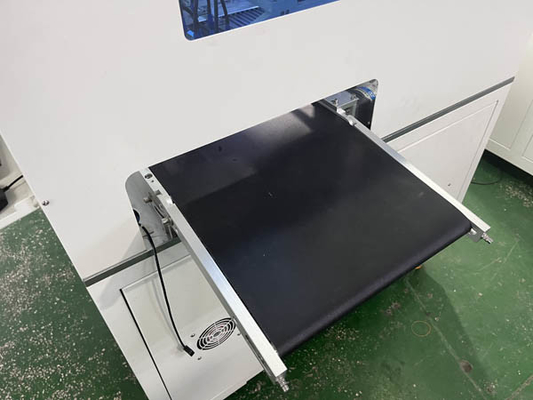

Inline V-cut PCB Depaneling Machine Feeding Mode:
1. Mode penggerak anti-statis, antarmuka SMEMA yang dapat menghubungkan peralatan SMT depan.
2. Konveyor yang dapat disesuaikan untuk PCBA lebar yang berbeda, kisarannya adalah 50-350mm.
Fitur Mesin Depaneling PCB V-cut Inline:
Sadari produksi tanpa awak, yang cocok untuk semua jenis depaneling PCBA kaku, yang menutupi papan V-cut dan tab.
Sistem penglihatan PC dan CCD.
Pemrograman dengan kompensasi dan pengumpulan debu.
2 spindel dipasang, satu untuk depaneling potong-V, yang lain untuk depaneling jembatan frais.
Kurang dari 500ustrain cutting stress untuk melindungi komponen dari kerusakan selama pemotongan.
Sistem pelacakan kode QR dan kode batang opsional.
Perangkat lunak yang ramah, mudah dioperasikan dan diprogram
Mesin Depaneling PCB V-cut inline Struktur Pemotongan:
1. Motor servo dicocokkan dengan sekrup yang digerakkan secara presisi untuk memastikan kecepatan dan presisi pemotongan.
2. Pemotong mata gergaji digerakkan oleh motor tanpa sikat berkecepatan tinggi, yang menurunkan tegangan potong secara efektif.
3. Dua spindel bekerja secara terpisah, cocok untuk semua depaneling FR4 dan Aluminium PCBA.
Koleksi Mekanik Mesin V-cut PCB Depaneling Inline:
1. Sumbu X digerakkan oleh sabuk dan motor stepper, yang memiliki kecepatan respons cepat, presisi tinggi, dan biaya perawatan rendah.
2. Mengadopsi mode operasi independen dari manipulator ganda, yang efisien dan fleksibel.Waktu perubahan produksi yang cepat untuk jalur SMT.
3. Dilengkapi dengan nozzle vakum multifungsi, nyaman dan meningkatkan waktu produksi.
Mesin Depaneling PCB V-cut inlineSpesifikasi:
| Nomor model | SMTID3 |
| Ukuran Mesin: | 1800(L) x 1500(W) x 2200(H)mm |
| Voltase | 220V/50Hz, 2.5KW |
| Ukuran PCB Maks | 300x300mm (dapat disesuaikan) |
| Ketebalan PCB | 0,4-6mm |
| Mode Makan | Otomatis |
| Penempatan PCB | Perlengkapan yang disesuaikan |
| Pemrograman | Pengajaran visi, pemrograman inline |
| Memotong Spindel | 20000-60000rpm/menit |
| Tipe Pendingin: | Pendinginan sendiri |
| Mode Pengumpulan Debu | Koleksi teratas |
| Kecepatan memotong | 1-100mm/dtk |
| Akurasi pemotongan | ±0,02mm |
| Bit Perutean | 0.8-3.0 Diameter, rotasi kanan |
| Ulangi Akurasi | ±0,02mm |
| Sistem pengaturan | PC Industri |
| Poros | Jerman SycoTec 4025HY |
