Mesin Router Depaneling PCB
>

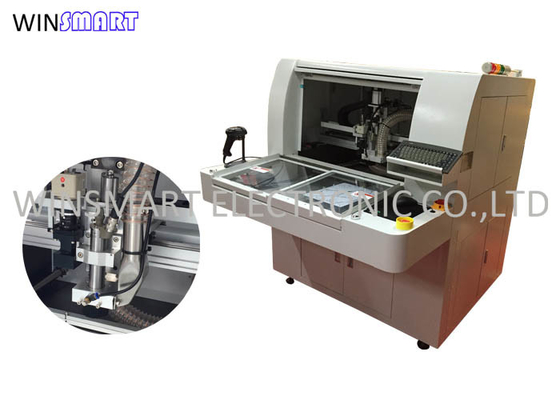

Semi Auto Top Cutting CNC PCB Router Machine Kecepatan Pemotongan Maks 100mm / S

Semi Auto Top Cutting CNC PCB Router Machine Kecepatan Pemotongan Maks 100mm / S

Brand Name: Winsmart
Model Number: SMTR09
MOQ: 1 set
harga: USD20000-80000
Packaging Details: Kasus kayu lapis
Payment Terms: T/T, L/C, Western Union
Detail Information
Tempat asal:
CINA
Sertifikasi:
CE
Mode Pemotongan:
Pemotongan atas
Penyedot debu:
Opsional Atas dan Bawah
Ketebalan PCB:
0.8-3.0mm
Keuntungan:
Meja ganda
Pemotongan Presisi:
± 0,05 mm
Asal:
Cina
Jaminan:
1 tahun
Kecepatan memotong:
1-100mm/dtk
Pembersih:
Sistem vakum atas dan bawah opsional
Nama Produk:
Mesin Router PCB CNC
Menyediakan kemampuan:
100 set/bulan
Menyoroti:

Top Cutting CNC PCB Router Mesin

,

100mm/S CNC PCB Router Mesin

,

Semi Otomatis CNC PCB Mesin Pemotong

Product Description

Semi-otomatis Top Cutting CNC PCB Router Machine Max 100mm/s Kecepatan Pemotongan


Fungsi Mesin CNC PCB Router:
Mesin router depaneling PCB adalah mesin yang digunakan untuk memisahkan papan PCB tidak beraturan yang dihubungkan dengan lubang cap.Juga dikenal sebagai mesin pemotong kurva PCB, mesin router PCB desktop, mesin pemisah PCB lubang cap.Mesin router depaneling PCB adalah proses penting dalam proses pembuatan PCB.Router PCB mengacu pada pemotongan grafik yang dibutuhkan oleh pelanggan melalui bit sesuai dengan program pemrosesan yang dirancang oleh proyek.Ketika pemotong frais aus sampai batas tertentu, itu akan mematahkan pisau dan menyebabkan kebocoran.Jika papan produksi dengan bit yang baik tidak dikirim ke pelanggan sesuai dengan kebutuhan pelanggan, PCBA (papan sirkuit tercetak + perakitan mengacu pada seluruh proses papan kosong PCB yang melewati SMT dan kemudian dip plug-in) tidak dapat berhasil dipasang di produk, menghasilkan scrapping PCBA.
Jika ketebalan papan PCB sama atau lebih besar dari panjang pahat, rotasi struktur tetap di atas pahat akan membakar papan PCB selama perutean kasar.Untuk menghindari kerusakan pembakaran papan PCB yang disebabkan oleh rotasi struktur tetap di atas alat, struktur tetap perlu membentuk celah dengan papan PCB.


Keuntungan Mesin CNC PCB Router:
1. Meja dua geser
2. Stres rendah
3. Ujung tombak yang halus
4. Manul bongkar / muat
5. Sistem CCD untuk pemotongan yang presisi
6. Kecepatan potong 1-100mm / s yang dapat disesuaikan

Fitur Mesin CNC PCB Router:
1. Mesin pemotong bangku tunggal tipe meja, dengan kecepatan hingga 100mm / s dan kecepatan pemosisian 500mm / s.
2. Pemotongan terus menerus tanpa gangguan selama bongkar muat.
3. Sistem poros berputar berkualitas tinggi memungkinkan sistem untuk berakselerasi dan melambat dengan cepat, mengurangi waktu sinkronisasi, meningkatkan produktivitas, dan mempertahankan presisi tinggi.
4. Gunakan perangkat keras berkualitas tinggi untuk memastikan kekakuan tinggi dan kinerja tinggi.
5. Semua sekrup pemandu ditutup untuk mencegah masuknya debu dan kotoran, sehingga dapat meningkatkan masa pakai dan kinerja poros yang berputar.

Spesifikasi Mesin Router PCB CNC:

Keseluruhan
Dimensi (W * D * H)1250mm * 1650mm * 1450mm
Bobot750kg
Offset ketinggian60~110mm
Manipulator
Jenis motorSeri JiaBao
Pengulangan posisi0,001mm
Area kerja sumbu (maks)650mm * 560mm * 50mm
Stasiun kerja
fiksasi PCBstandar, spesialisasi
Bongkar/muat PCBpanduan
Ukuran PCB (maks)320*320mm
PCB tebal (maks)5mm
Perlengkapan
Memperbaiki kekakuanPerlengkapan pembuatan yang disesuaikan
Memperbaiki fiksasimesin
Motor Spindel
Kekuasaan150W
Poros60000rpm/menit
Melindungipendinginan sendiri/angin
Ganti pemotongSpesialisasi
Kemampuan perutean
Kecepatan potong (maks.)100mm/dtk
Kecepatan mengemudi (maks.)2500mm/dtk
Presisi pemotongan0,01mm
Sistem Vakum
Daya vakum3.5KW AC 380V
Kekosongantegak lurus
Keperluan
Kekuasaan2.0KW AC380V
Pasokan udara4-6KG/cm2
Pemrograman
Pengeditan programDi barisan
Pengeditan fungsiGaris, busur, lingkaran, kurva-U
Penyimpanan programHDD
Sistem penglihatanCCD warna SONE
offset pemotong penggilinganMOBIL
Pengaturan vakumMOBIL
Monitor Operasi
indikatorStatus mesin indikator
pemeriksaan alatKehidupan alat deteksi otomatis, penggunaan pengujian waktu
Pelindung motorMemiliki panas berlebih, kelebihan beban, fungsi perlindungan tegangan rendah
pemeriksaan kelebihan beban motorMemiliki Overload, saluran normal, fungsi perlindungan tegangan rendah
Alat dapat digunakan waktuUmur alat deteksi otomatis,
Statistik dataModel papan terpisah, hitungan pisah, metode penghitungan beragam
Catatan kesalahanPerangkat lunak secara otomatis merekam semua memori alarm mesin
AKU AKU AKU.Ketepatan
presisi sumbu0,001mm
Pemotongan presisi0.1mm
IV.Keamanan
Area kerja melindungiDengan empat perlindungan tertutup
Sensor pintuSensor sakelar mikro pintu pengaman depan dan belakang (opsional)
Tombol berhenti urgensi


Parameter Mesin Router PCB CNC:
1. Dimensi mesin: 1250mm * 1650mm * 1450mm
2. Ukuran PCB: 320x320mm (standar)
3. Mode kerja: pemotongan atas
4. Sistem pembersihan vakum: pembersihan atas atau bawah
5. Tegangan penyedot debu: 3 Fase 380V 3.5KW
6. Pemotongan presisi: +-0,05mm
7. Kecepatan potong: 100mm/s
8. Bahan PCB: FR4, MCPCB
