Detail produk:
|
| Stasiun Kerja: | 2 | Koneksi PCB: | Sambungan Penggilingan |
|---|---|---|---|
| Bahan PCB: | FR4 dan MCPCB | Aplikasi: | Tab panel PCBA |
| Pemotongan Presisi: | ± 0,05 mm | bit perutean: | Diameter 0.8-2.5mm |
| Persetujuan CE: | Ya | Nama Produk: | Mesin Pemotong PCB Otomatis |
| Cahaya Tinggi: | Mesin Pemotong PCB Otomatis,Mesin Pemotong PCB FR4 MCPCB,Mesin Router PCB Strain 800u |
||
Mesin Pemotong PCB Otomatis Kurang dari 800u Strain PCB Router Machine
Deskripsi Mesin Pemotong PCB Otomatis:
Untuk meningkatkan output pembuatan papan sirkuit cetak (PCB) dan kecepatan linier pemasangan permukaan (SMT), papan sirkuit tercetak biasanya dirancang sebagai papan besar, yang akan dibagi menjadi banyak papan kecil PCB tunggal yang lebih kecil dengan menggunakan Peralatan mesin depaneling PCB dalam produk akhir.Papan PCB besar ini bisa disebut panel.Panel besar ini dibagi menjadi potongan-potongan kecil.Dalam proses produk yang berbeda, dapat dibagi setelah SMT, setelah ICT, setelah pengelasan SMT melalui lubang, atau sebelum perakitan produk akhir.
Fitur Mesin Pemotong PCB Otomatis:
1. Spindel kecepatan tinggi: spindel bermotor berkecepatan tinggi mengadopsi motor spindel impor yang banyak digunakan di router depaneling PCB kelas atas industri.Spindel memiliki keunggulan kecepatan tinggi (60000rpm / mnt), masa pakai yang lama, bongkar muat yang nyaman, permukaan pemotongan yang halus dan tidak ada gerinda.Ini juga dilengkapi dengan konverter frekuensi spindel asli untuk membuat motor spindel memiliki masa pakai yang lebih lama, jarak gaya potong yang lebih tinggi, dan efek kenaikan suhu yang lebih rendah.
2. Sistem penglihatan: CCD warna piksel tinggi dan lensa pembesaran besar, yang dapat membantu program pengajaran dan pengeditan fungsi simulasi.Sistem koreksi pemosisian tanda otomatis meningkatkan akurasi pemotongan, mencegah pemotongan media yang salah saat papan tidak terpasang, dan mempercepat penyalinan program kiri dan kanan serta mengganti model.Fungsi membaca kode batang dapat dipilih untuk membaca, menyimpan, atau mengunggah kode batang 1D / 2D, yang nyaman untuk keterlacakan dan manajemen digital.
3. Penempatan kendaraan: Papan sirkuit PCBA menyadari pemotongan presisi tinggi, memiliki pemeriksaan bukti yang bodoh, dan kinerja badan garis stabil dan dapat diandalkan.
Spesifikasi Mesin Pemotong PCB Otomatis:
| Mesin Router | |
| Kecepatan Pemotongan X/Y | 0 ~100mm/dtk |
| Ketepatan pengulangan | ± 0,01mm |
| Mode kontrol X/Y1/Y2/Z | IPC dan PC Industri |
| Mode penggerak X/Y1/Y2/Z | Motor Servo AC |
| Operasi dan penyimpanan data | PC |
| Pemotongan Presisi | ± 0,05 mm |
| Kecepatan poros | 60000rpm (KKAVO Jerman) |
| Sumber Daya listrik | 220V / 110V |
| Tekanan udara | 4.5kg/cm2 |
| Tingkat Daya | 1.8KW |
| Penyedot debu | |
| Mode | Atas atau Bawah |
| Sumber Daya listrik | 380V |
| Dimensi Lebih Bersih | L650*W400*H1350mm |
| Dimensi Pembersih Bawah | L665*W635*H1650mm |
Pemeliharaan Mesin Pemotong PCB Otomatis:
1. Perlu untuk memeriksa apakah ada bahan yang jatuh dari kabinet listrik.Jika demikian, perlu dibersihkan tepat waktu dan dirawat setiap hari.Tentang metode perawatan panel depan dan belakang host: panel depan dan belakang host perlu dibersihkan setiap hari.
2. Pengkabelan motor XYZ dan metode pemeliharaan sensor batas asal: umumnya, sensor harus dibersihkan dengan debu eksternal dan noda minyak sekali sehari.
3. Tentang metode perawatan pelat besi di bagian bawah mesin utama: jika bagian-bagiannya jatuh, mereka harus dilepas dan diganti tepat waktu.
4. Tentang metode pemeliharaan kombinasi tiga titik: periksa apakah ada air di cangkir filter air setiap hari.Jika ada air, tekan saluran Kuning untuk mengeluarkannya.
5. Metode perawatan spindel: lap dan bersihkan spindel saat mesin berhenti bekerja setiap hari.
6. Cara perawatan penyedot debu: lap dan bersihkan penyedot debu setelah mesin berhenti bekerja setiap hari.

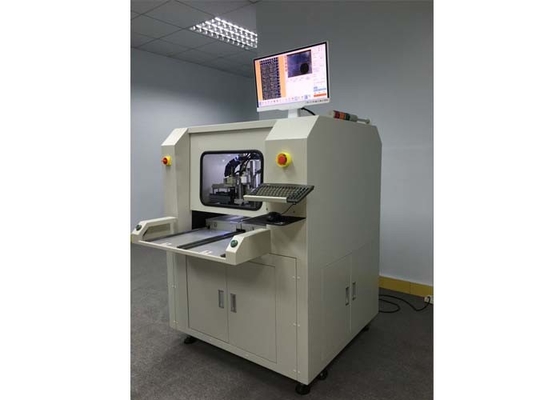

Foto Mesin Pemotong PCB Otomatis:
