Mesin Inline V Cut PCB Depaneling PCB Depanelizer Otomatis

Mesin Inline V Cut PCB Depaneling PCB Depanelizer Otomatis
Mesin Inline V Cut PCB Depaneling PCB Depanelizer Otomatis

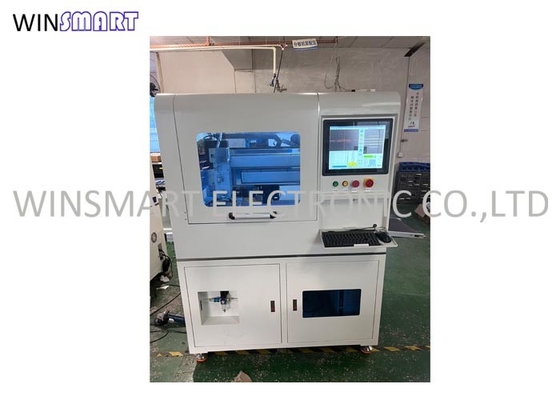

Gambar besar :  Mesin Inline V Cut PCB Depaneling PCB Depanelizer Otomatis

Detail produk:
Tempat asal: Cina
Nama merek: Winsmart
Sertifikasi: CE
Nomor model: SMTID3
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 SET
Harga: USD1-10000/set
Kemasan rincian: kasus kayu lapis
Waktu pengiriman: 2-5 Hari
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 200 set per bulan

Mesin Inline V Cut PCB Depaneling PCB Depanelizer Otomatis

Deskripsi
Kondisi: 100% Baru Memotong Stres: Kurang dari 200 u regangan
ketebalan PCB: 0,4-3mm Dimensi PCB: 300x300mm (standar)
Koneksi PCB: Jembatan penggilingan dan V-cut Nama: Depanelizer PCB otomatis
Cahaya Tinggi:

Inline V Cut PCB Depaneler

,

Mesin Milling Bridge PCB Depaneling

,

Inline V Cut Otomatis PCB Depanelizer

Mesin Inline V Cut PCB Depaneling PCB Depanelizer Otomatis


Ikhtisar PCB Depanelizer Otomatis:
1. PCB depanelizer otomatis adalah peralatan otomatis penuh in-line, yang memiliki konveyor makan dan bongkar muat otomatis.
2. Mesin menggunakan putaran mata gergaji berkecepatan tinggi dan pemotongan otomatis sesuai dengan program.
3. Memiliki CCD dan sistem kamera untuk depaneling yang tepat, mudah untuk pemrograman.

Fitur Pemisah PCB Depaneling Inline:
1. Dua spindel terpisah untuk pemotongan panel sambungan V-cut dan milling.
2. Sistem visi PC dan CCD untuk pemrograman yang lebih mudah.
3. Pemrograman dengan kompensasi dan pengumpulan debu.
4. Muncul dengan penyedot debu 3HP.
5. Stres pemotongan rendah untuk melindungi komponen dari kerusakan selama pemotongan.
6. Dapat menghubungkan pemuat PCB dan unlader untuk pemrosesan otomatis di jalur SMT.

Spesifikasi PCB Depanelizer Otomatis:

Barang SMTID3
Wilayah kerja 250x200mm, 0-80mm(Z)
CCD 540
Poros Merek Cina
Batang sekrup, rel panduan, modul Merek Cina
Motor servo Panasonic
Penghilang elektrostatik ADK-801ADK-801
PC Kelas Industri
Kartu kendali gerak PI9074
monitor 17 inci
Sistem operasi Windows 10
Kecepatan poros 40000RPM
kecepatan penggerak XYZ XY.800mm/dtk, Z.300mm/dtk
Kecepatan memotong 0-80mm/dtk
Akurasi pemotongan ±0,05mm
Kekuatan keseluruhan 5KW
Platform kerja Baki berputar dapat memotong dua arah
Sistem pendingin spindel Pendinginan udara
Daya penyedot debu 3.5kw 380V, 3-Phase (opsional pembersihan vakum atas dan bawah)
Tekanan udara 0,5-0,7MPa
Kontrol kebisingan <80 dB
Perangkat keamanan Pintu pengaman dan sensor
Mode operasi Di barisan
Pemuatan PCB Konveyor makan yang dapat disesuaikan
Deteksi kesalahan otomatis dan mode perawatan Fungsi diagnosis mandiri, tampilan informasi kesalahan waktu nyata, dan secara intuitif menanyakan status setiap port IO untuk pemecahan masalah
Dukungan teknis dan pelatihan Menyediakan pengoperasian peralatan, pemrograman, pemeliharaan perangkat keras, dan layanan pelatihan
Sistem penglihatan Sistem koreksi posisi visual CCD
Tinggi yang dapat disesuaikan 50-70mm
Lampu peringatan Lampu tiga warna
Tutup pelindung jangkauan kerja Mode perlindungan buta dari pintu hexahedral
Dimensi 1000(L)x1010(W)x1860(H)mm
Berat Sekitar 1000kg


Pengenalan Perangkat Lunak PCB Depanelizer Otomatis:

Manajemen hak perangkat lunak Perlindungan kata sandi
Pemrograman Antarmuka visual, jalur pemotongan, simulasi dinamis
Fungsi kalibrasi otomatis Tandai kalibrasi otomatis titik
Modus pemrograman On line
Fungsi pengeditan Garis lurus
Penyimpanan program Pilih lokasi penyimpanan sesuai kebutuhan
Kompensasi diameter alat Berbagai metode kompensasi tersedia
Deteksi alat Ya, secara otomatis membunyikan alarm dan berhenti setelah alat rusak
Deteksi panas berlebih pada motor Memiliki beban berlebih, panas berlebih, tegangan rendah, dan perlindungan lainnya
Deteksi beban servo Overload, tegangan rendah dan apakah saluran normal
Pelacakan kehidupan spindel Otomatis
Perhitungan Ya
Catatan kesalahan mesin Secara otomatis mengingat semua catatan alarm
Akurasi posisi sumbu 0,01mm
Presisi pemotongan ±0,05mm
Pemindaian kode batang Opsional


Daftar Konfigurasi PCB Depanelizer Otomatis:
1. Separator depaneling PCB sebaris x 1 unit
2. Penyedot debu x 1 unit
3. Mata gergaji x 5 buah
4. Instruksi manual x 1 pc
5. Video operasi dan video pengaturan

Pendahuluan Listrik PCB Depanelizer Otomatis:
1. Kabel kontrol listrik memenuhi persyaratan standar nasional, dan trunking terbuat dari bahan tahan api.
2. Peralatan memiliki perlindungan keselamatan dan perlindungan kebocoran.Kabel arde dan relai dilengkapi dengan resistansi nano untuk mencegah kontak memercik.
3. Kontaktor utama peralatan dapat berupa kontaktor solid-state, yang secara efektif dapat mencegah percikan api dan sumber interferensi.
4. Kabel fleksibel tinggi digunakan untuk kabel rantai tangki peralatan untuk memastikan lebih dari lima juta drive bolak-balik.
5. Kontrol utama, arus kuat, sirkuit, sinyal, dan IO semuanya memiliki identifikasi kode tabung yang konsisten, yang nyaman untuk pemecahan masalah dan pemeliharaan.
6. Bagian peralatan yang berbahaya dilengkapi dengan tanda peringatan keselamatan.Termasuk saluran masuk, saluran keluar, catu daya, dan kabel arde.
7. Depanelizer PCB otomatis ini memiliki status IO lengkap, fungsi alarm pembuka pintu pengaman, dll. Dan dapat meminta perangkat lunak.
