Detail produk:
|
| dimensi PCB: | 460x320mm | Laporan Pengujian: | Asalkan |
|---|---|---|---|
| jenis PCB: | Lubang stempel | Penahanan PCB: | Cetakan yang disesuaikan |
| presisi: | ± 0,05 mm | Nama: | Mesin meninju pneumatik |
| Cahaya Tinggi: | Mesin Pukulan PCB 20Ton,Mesin Pukulan PCB 460x320mm,Mesin Pukulan Pneumatik MPCCB |
||
460x320mm 20Ton PCB Punch Machine Pneumatic Punching Machine
PneumatikFitur Mesin Punching:
1. Otomatisasi tingkat tinggi, operasi sederhana dan aman
2. Beberapa cetakan dapat diganti, dan penggantian cetakan nyaman dan mudah
3. Cetakan bawah masuk dan keluar secara otomatis, yang nyaman untuk mengambil dan menempatkan produk, dan produk jadi bisa jatuh ke dalam laci.
4. Minimalkan tekanan internal yang dihasilkan selama pemotongan pelat dan hindari retak timah
5. Efisiensi meninju PCB dan FPC setengah jadi sangat tinggi
6. Fungsi layar sentuh baru terbaru nyaman bagi operator untuk dioperasikan.
PneumatikPrinsip Mesin Meninju:
Pasang perkakas die mesin meninju PCB di lokasi cetakan, letakkan papan FPC / PCB yang akan dipotong pada posisi yang sesuai dari die bawah, dan tekan sakelar mulai untuk memotong papan pada satu waktu.Selama bekerja, die bawah mengadopsi tarikan otomatis untuk mengurangi intensitas tenaga kerja dan meningkatkan keselamatan.Pada saat yang sama, sangat nyaman untuk mengambil dan menempatkan papan yang terpisah.
Spesifikasi Mesin Punching Pneumatik:
| Area kerja | 460*320mm |
| Tekanan Pekerjaan | 0,45-0,7Mpa |
| Pemotongan presisi | ± 0,05 mm |
| Waktu siklus | 7-15 detik |
| Keluaran | 8T |
| Ketebalan PCB / FPC | 0,08-3.5MM |
| Bahan PCB / FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| Modus pemotongan | meninju |
| Perlengkapan pukulan | Perkakas mati (cetakan) |
| Properti Kerja |
Layar LCD, Secara Otomatis mencatat jumlah produk olahan, meninju otomatis |
| Port transmisi | Standar internasional |
| Bahasa Operasi | Bahasa inggris |
| Pukulan | 50MM |
| Tinggi cetakan: | 170MM |
| Kekuasaan | 380/220V |
| Sekering | 3A |
| Dimensi mesin | 820x740x1750mm |
| Berat mesin | 680kgs |

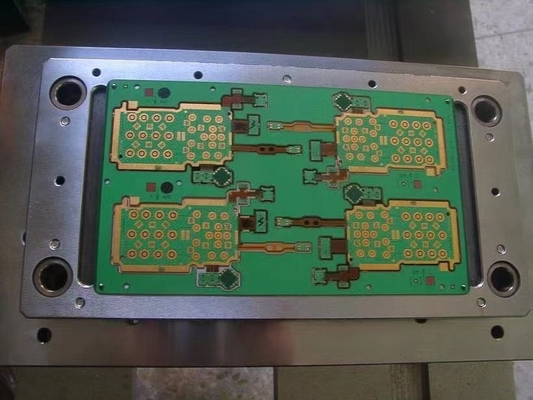

Mesin Punching Pneumatik Die Tooling Foto:
Lingkup Aplikasi Mesin Punching Pneumatik:
Papan sirkuit ponsel, kamera digital, aksesori elektronik, komputer, mobil, dll. dapat dipotong secara berkelompok, dan dapat memberikan efek maksimal saat memotong beberapa papan sirkuit.Dalam industri elektronik, seperti papan ponsel, kartu memori, sirkuit fleksibel ponsel, HDI (papan sirkuit tercetak kepadatan tinggi), papan sirkuit fleksibel FPCB (papan sirkuit fleksibel) dan FCCL (laminasi berlapis tembaga fleksibel), efisiensinya sangat tinggi. signifikan untuk segmentasi sejumlah besar substrat PCB berlubang dan papan sirkuit fleksibel (FPC).
