Detail produk:
|
| Bahan PCB: | RF4, Aluminium | Ketebalan PCB: | 3.0mm |
|---|---|---|---|
| Kecepatan poros: | 20000-60000RPM | Pemotongan Presisi: | ± 0,05 mm |
| Meja kerja: | 1 | Nama: | Mesin PCB Depaneling Sebaris |
| Cahaya Tinggi: | Mesin PCB Depaneling Inline,Mesin Multi Fungsi PCB Depaneling,Pemisah PCB Konveyor Pengumpanan yang Dapat Disesuaikan |
||

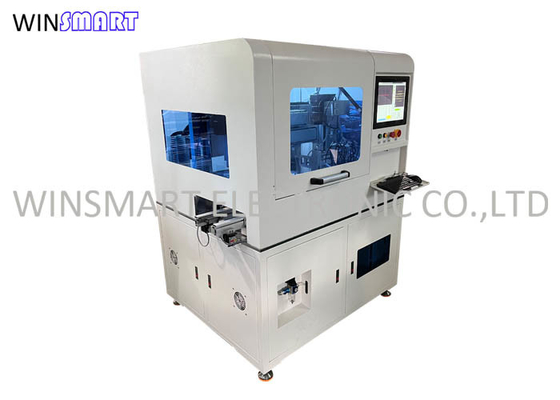

Mesin Conveyor Feeding Multi-fungsi Inline PCB Depaneling yang Dapat Disesuaikan
Pendahuluan Mesin PCB Depaneling Inline:
1. Mesin depaneling PCB ini adalah peralatan otomatis penuh on-line, yang dapat dihubungkan ke mesin pemuat PCB.
2. Ini mengadopsi rotasi kecepatan tinggi dari mata gergaji dan pemotongan otomatis sesuai dengan program.
3. Peralatan dirancang on-line, yang dapat secara otomatis menemukan, memotong, dan menyedot debu, dengan efisiensi produksi yang tinggi dan kualitas yang stabil.
4. Sistem operasi Windows 10, program pemrograman visual, sistem koreksi otomatis titik tanda, kamera piksel tinggi untuk menampilkan jalur pemotongan.
Keuntungan Mesin PCB Depaneling Inline:
1. Tekanan pemotongan rendah untuk V-cut dan tab PCBA depaneling.
2. Sistem visi PC dan CCD untuk pemrograman dan pengoperasian yang tepat.
3. Pemrograman yang mudah.
4. Sistem pengumpulan debu teratas untuk bengkel bebas debu.
5. Kapasitas produksi tinggi untuk produk volum tinggi.
6. Konveyor pengumpanan yang dapat disesuaikan untuk lebar PCB yang berbeda.
7. Konveyor keluar datar ESD.
8. Fungsi pengumpulan baki opsional.
Fitur Mesin PCB Depaneling Inline:
1. Mewujudkan produksi tanpa awak, yang cocok untuk semua jenis depaneling PCBA yang kaku, meliputi papan V-cut dan tab.
2. Pemrograman dengan kompensasi dan pengumpulan debu.
3. 2 spindel terpasang, satu untuk V-cut depaneling, yang lainnya untuk milling bridge depaneling.
4. Kurang dari 500ustrain tegangan pemotongan untuk melindungi komponen dari kerusakan selama pemotongan.
5. Kode QR opsional dan sistem pelacakan barcode.
6. Perangkat lunak yang ramah, mudah dioperasikan dan diprogram
Spesifikasi Mesin PCB Depaneling Inline:
| Nomor model | SMTID3 |
| Ukuran Mesin | 1800(L) x 1500(W) x 2200(Tinggi) mm |
| Voltase | 220V/50Hz, 2,5KW |
| Ukuran PCB Maks | 300x300mm (dapat disesuaikan) |
| Ketebalan PCB | 0,4-6mm |
| Modus Makan | Otomatis |
| Posisi PCB | Perlengkapan yang disesuaikan |
| Pemrograman | Pengajaran visi, pemrograman inline |
| Memotong Spindel | 20000-60000rpm/mnt |
| Jenis Pendinginan | Pendinginan diri |
| Mode Pengumpulan Debu | Koleksi teratas |
| Kecepatan memotong | 1-100mm/dtk |
| Akurasi Pemotongan | ±0,02mm |
| Bit Perutean | Diameter 0,8-3,0, rotasi kanan |
| Ulangi Akurasi | ±0,02mm |
| Sistem pengaturan | komputer industri |
| Poros | Jerman SycoTec 4025HY |
Perangkat Lunak Mesin PCB Depaneling Inline:
| Manajemen hak perangkat lunak | Perlindungan kata sandi |
| Pemrograman | Antarmuka visual, jalur pemotongan, simulasi dinamis |
| Fungsi kalibrasi otomatis | Tandai kalibrasi otomatis titik |
| Modus pemrograman | On line |
| Fungsi pengeditan | Garis lurus |
| Penyimpanan program | Pilih lokasi penyimpanan sesuai kebutuhan |
| Kompensasi diameter alat | Berbagai metode kompensasi tersedia |
| Deteksi alat | Ya, secara otomatis membunyikan alarm dan berhenti setelah alat rusak |
| Deteksi panas berlebih pada motor | Memiliki beban berlebih, panas berlebih, tegangan rendah, dan perlindungan lainnya |
| Deteksi beban servo | Overload, tegangan rendah dan apakah saluran normal |
| Pelacakan kehidupan spindel | Otomatis |
| Perhitungan | Ya |
| Catatan kesalahan mesin | Secara otomatis mengingat semua catatan alarm |
| Akurasi posisi sumbu | 0,01mm |
| Presisi pemotongan | ±0,05mm |
| Pemindaian kode batang | Opsional |
Konfigurasi Pengiriman Mesin PCB Depaneling Inline:
1. Pemisah PCB sebaris x 1 unit
2. Penyedot debu x 1 unit
3. Mata gergaji x 5 pc atau mata bor pengarah x 10 pc
4. Instruksi manual x 1 pc
5. Video operasi dan video pengaturan
