ESD Meja Ganda Penuh Otomatis CNC Milling Cutter Mesin Router PCB

Brand Name:	Winsmart
Model Number:	SMTIR500
MOQ:	1 SET
harga:	USD20000-80000
Packaging Details:	kasus kayu lapis
Payment Terms:	T/T, L/C, Western Union

Detail Information

Product Description

Detail Information

Tempat asal:

Sertifikasi:

Makan PCB:

mobil

Bongkar PCB:

mobil

Kecepatan poros:

60000RPM

Penempatan PCB:

Perlengkapan yang disesuaikan

Meja kerja:

Nama:

Router PCB Pemotong Penggilingan CNC

Menyediakan kemampuan:

100 set/bulan

Menyoroti:

Pemotong Penggilingan CNC Otomatis ESD

Pemotong Penggilingan CNC PCB Meja Ganda

Mesin Router PCB Otomatis Penuh

Product Description

ESD Meja Ganda Penuh Otomatis CNC Milling Cutter Mesin Router PCB

Fitur CNC Milling Cutter PCB Router:

1. Jalur pemotongan loop tertutup penuh, pelacakan kesalahan waktu nyata, umpan balik, kompensasi, ini adalah sistem cerdas kelas atas.

2. Menggunakan PLC split yang diimpor, memecahkan kartu kontrol PLC berbasis komputer tradisional, stabilitas lebih tinggi dan anti-interferensi yang lebih kuat.

3. Operasi sederhana dan kinerja keselamatan yang lebih tinggi, 0,5-0,7 detik per titik pemotongan.

4. Sistem pembersihan vakum bawah, bebas debu.

5. Meja kerja ganda untuk kapasitas kerja yang tinggi.

Spesifikasi CNC Milling Cutter PCB Router:

Model	SMT-IR500
Dimensi mesin	1550(W)x1200(D)x1600(H)
Berat mesin	900kg
Motor	Motor servo AC 7 sumbu
Pengulangan	±0,02mm
Presisi pemotongan	±0,05mm
Resolusi	±0,02mm
Meja kerja	2
Cara penentuan posisi PCB	lubang pin atau buang tepi PCB
Pengumpanan / pembongkaran panel	otomatis
Daerah penggilingan	300x350mm
ketebalan PCB	0,3-3mm
Poros	SycoTec
Kecepatan spindel maks	80000rpm/esd
Cara pendinginan	pendingin udara
Bit perutean	menangani 3.175mm diameter
Routing bit menggantikan cara	manual
Sistem altimetri laser	Fungsi hembusan vakum mandiri
Kapasitas sistem vakum	63L/menit
Tenaga lebih bersih	Pembersih udara 3HP

CNC Milling Cutter PCB Router Alur Kerja:

1. Pengumpanan otomatis PCBA dari buffer OK/NG.

2. Sistem pengisapan mengambil PCBA dan meletakkan panel di meja kiri.

3. PCBA dipasang di meja kiri dengan sistem penguncian dan mulai depaneling.

4. Sistem pengisapan mengambil PCBA dan meletakkan panel di meja kanan pada saat yang bersamaan.

5. PCBA dipasang di meja kanan dengan sistem penguncian dan mulai depaneling.

6. Ketika PCBA yang terpisah dari meja kiri selesai, sistem penghisap mengambil satu papan dan meletakkannya di konveyor bongkar datar untuk diproses selanjutnya.

7. Pemotong penggilingan mulai memotong papan meja kanan setelah menyelesaikan pekerjaan meja kiri.

8. Limbah PCB akan dibuang ke dalam scrap box.

9. Ulangi langkah di atas dan teruskan depaneling sepanjang waktu.

Sistem Operasi Pemotong Penggilingan CNC Router PCB:

1. Antarmuka operasi: Windows 10

2. Sistem visual: Kamera digital beresolusi tinggi / Cognex Vision System

3. Pemrograman:

sebuah.Pemindaian AOI/koordinat pengambilan CCD

b.Fungsi penyalinan film miring

c.Ubah koordinat, ccd secara otomatis disinkronkan

d.Fungsi lainnya: Kompensasi diameter alat, Tip pembersihan pengumpul debu

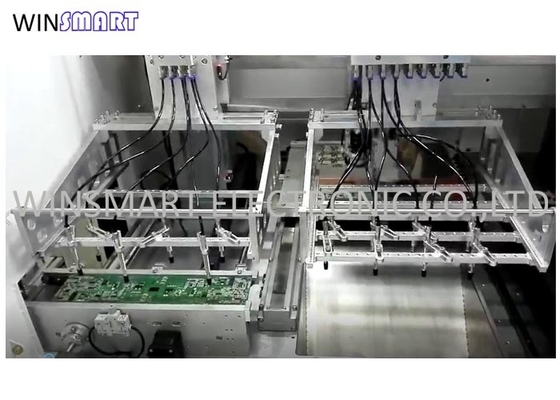

Struktur Router Pemotong Penggilingan CNC:

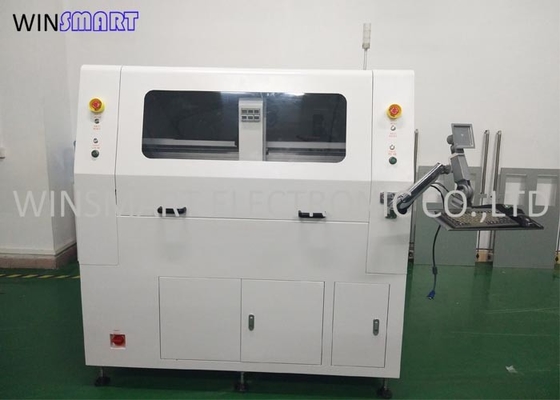

ESD Meja Ganda Penuh Otomatis CNC Milling Cutter Mesin Router PCB 0

Full automatic PCB Router
