Detail produk:
|
| Jenis PCB: | Tab PCB | Bahan PCB: | FR4, Aluminium |
|---|---|---|---|
| ketebalan PCB: | 0,8-3,0mm | Kondisi Mesin: | 100% Baru |
| Fitting: | 2 | Jaminan: | 1 tahun |
| Area kerja: | 350x400mm | Nama Produk: | Router Papan Sirkuit Cetak |
| Cahaya Tinggi: | Router Papan Sirkuit Cetak 60000rpm,Router Papan Sirkuit Cetak 3HP,Sistem Pembersih Vakum Router MCPCB |
||

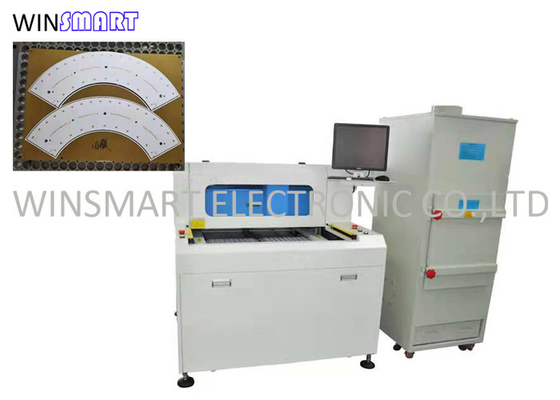

Sistem Pembersihan Vakum 3HP Router Papan Sirkuit Cetak Untuk MCPCB
Deskripsi Router Papan Sirkuit Cetak:
1. Tingkatkan kualitas produk, kurangi tekanan pemotongan dan cegah kerusakan chip selama pemotongan.
2. Berbagai jalur pemotongan dapat memotong garis lurus, busur dan lingkaran, sangat mengurangi batasan pada desain PCB.
3. Pengoperasian mesin perutean pemotong PCB sederhana dan mudah, dan modelnya dapat dialihkan (Model Pengalihan: pengalihan program, pengalihan perlengkapan)
4. Mesin router PCB otomatis memiliki presisi pemotongan yang tinggi.Akurasinya bisa mencapai ± 0,01mm untuk memenuhi berbagai persyaratan pemotongan.
Karakteristik Router Papan Sirkuit Cetak:
1. Tingkatkan kualitas produk dan kurangi tingkat memo.
2. Dilengkapi dengan kaca pembesar CCD warna piksel tinggi, fungsi pengajaran dan pengeditan program tambahan, dengan akurasi yang lebih tinggi, dan simulasi dapat dimodifikasi dalam satu langkah.LCD industri memiliki gambar yang jelas dan sudut pandang yang besar.
3. Dilengkapi dengan liontin pengajaran genggam.Pengeditan program dapat dilakukan secara manual atau diimpor menggunakan kode G.Ini memiliki fungsi mengimpor, mengekspor, menyalin susunan papan, mengedit dan memodifikasi, sehingga dapat menyederhanakan waktu dan keakuratan pembuatan program.
4. Sepenuhnya tertutup, pintu pengaman transparan, pengoperasian yang aman dan pengamatan yang mudah.
5. Dilengkapi dengan filter pengumpul debu dan pengumpul debu yang kuat.Metode hisap naik-turun adalah opsional dan dapat menyelesaikan masalah chip dengan bersih.
Router Papan Sirkuit Cetak Fitur:

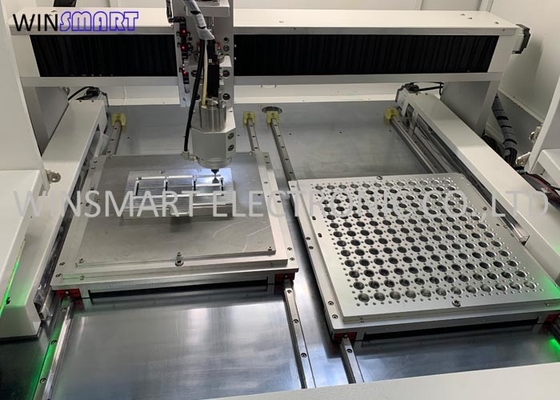

1. Router PCB ini memiliki tabel dua slide untuk melakukan pemotongan terus menerus.
2. Turunkan tekanan untuk memastikan cutting edge yang mulus.
3. Motor dan spindel yang diimpor digunakan untuk tujuan bebas noise.
4. Sistem pembersihan vakum atas dan bawah opsional tersedia.
Spesifikasi Router Papan Sirkuit Cetak:
| Dimensi (W * D * H) | 1150mm * 1250mm * 1325mm |
| Berat | 750KG |
| Offset ketinggian | 60~110mm |
| Jenis motor | Seri JiaBao |
| Pengulangan posisi | 0,001mm |
| Area kerja sumbu (maks) | 870mm * 450mm * 50mm |
| fiksasi PCB | standar, spesialisasi |
| Pemuatan/pembongkaran PCB | manual |
| Ukuran PCB (maks) | 350 * 400mm |
| Tebal PCB (maks) | 5mm |
| Memperbaiki kekakuan | Perlengkapan make yang disesuaikan |
| Memperbaiki fiksasi | mesin |
| Kekuasaan | 40W |
| Poros | 60000rpm/menit |
| Melindungi | pendinginan sendiri/angin |
| Ganti pemotong | Spesialisasi |
| Kecepatan potong (maks.) | 100mm/dtk |
| Kecepatan mengemudi (maks.) | 3000mm/dtk |
| Presisi pemotongan | 0,01mm |
| Kekuatan vakum | 3.5KW AC 380V |
| Kekosongan | tegak lurus |
| Kekuasaan | 2.0KW AC380V |
| Pasokan udara | 4-6KG/cm2 |
| Pengeditan program | Di barisan |
| Pengeditan fungsi | Garis, busur, lingkaran, kurva-U |
| Penyimpanan program | HDD |
| Sistem penglihatan | SONE warna CCD |
| offset pemotong frais | MOBIL |
| Pengaturan vakum | MOBIL |
| Indikator | Status Mesin Indikator |
| pemeriksaan alat | Kehidupan alat deteksi otomatis, penggunaan pengujian waktu |
| Pelindung motor | Memiliki fungsi perlindungan yang terlalu panas, kelebihan beban, tegangan rendah |
| pemeriksaan pembebanan berlebih pada motor | Memiliki Overload, saluran normal, fungsi perlindungan tegangan rendah |
| Alat waktu yang dapat digunakan | Masa pakai alat deteksi otomatis, |
| Statistik data | Model papan terpisah, hitungan terpisah, metode penghitungan beragam |
| Catatan kesalahan | Perangkat lunak secara otomatis merekam semua memori alarm mesin |
| Ketepatan sumbu | 0,001mm |
| Presisi pemotongan | 0,1 mm |
| Area kerja melindungi | Dengan empat perlindungan tersegel |
| Sensor pintu | Sensor sakelar mikro pintu pengaman depan dan belakang (opsional) |
Proses Operasi Router Papan Sirkuit Cetak:
1. Periksa apakah peralatan dihidupkan secara normal dan pastikan peralatan telah disetel ulang dan menunggu pengoperasian.
2. Operator harus menentukan arah dan arah positif dan negatif dari papan PCB, letakkan papan PCB pada perlengkapan khusus, tekan dengan lembut dengan telapak tangannya, konfirmasikan bahwa papan PCB telah ditempatkan, letakkan kelenjar dan pastikan papan PCB telah tertutup rapat.
3. Gunakan kamera visual untuk menyesuaikan jalur pemotongan terprogram dan konfirmasikan untuk menyimpan.
4. Tekan tombol mulai, router PCB mulai bekerja, penyedot debu, spindel, pelepasan elektrostatis, dll. juga akan mulai secara otomatis, dan pemotong frais membagi papan sesuai dengan jalur pemotongan yang diprogram.
5. Selesaikan seluruh perakitan dan PCB depaneling, meja kerja akan keluar secara otomatis, buka kelenjar, pastikan papan PCB yang terpisah tidak rusak, lepaskan produk secara manual, ganti papan PCB baru, tutup kelenjar, dan klik mulai tombol untuk memisahkan.
6. Ulangi langkah 4.5 sampai semua produk habis.
