Precision 0.02mm PCB Depaneling Router Mesin Pemotongan Tab dan V-cut Boards

Brand Name:	Winsmart
Model Number:	SMTID2
MOQ:	1 set
harga:	USD20000-80000
Packaging Details:	Kasus kayu lapis
Payment Terms:	T/T, L/C, Serikat Barat

Detail Information

Product Description

Detail Information

Tempat asal:

Sertifikasi:

Cara kerja:

Saw Blade atau Milling Cutter

Stasiun kerja:

Pemberian PCB:

Rel Otomatis

Presisi pemotongan:

±0,05mm

Koleksi PCB:

disesuaikan

Bongkar PCB:

Conveyor atau palimizer sabuk datar

Poros:

Koneksi PCB:

Jembatan penggilingan atau v-cut

Area kerja:

dapat disesuaikan

Nama:

Router PCB Depaneling

Menyediakan kemampuan:

100 set/bulan

Menyoroti:

Mesin Router PCB Depaneling 0

05mm

Mesin PCB Depaneling 220V 50Hz

Product Description

Keakuratan 0,05mm PCB Depaneling Router Mesin Pemotongan Tab dan V-cut Board

PCB Depaneling Router Mesin Pendahuluan:

Router PCB depaneling terutama digunakan untuk pemisahan papan PCBA yang dirakit dengan PCBA.

Router PCB ini memiliki dua spindel kerja, satu dengan pisau gergaji memotong papan V-cut, yang lain dengan pemotong penggilingan memotong papan tab.

Dan memiliki kecepatan pemotongan 300mm / s untuk memenuhi kapasitas produksi volume tinggi.

Yang paling penting adalah bahwa depanelizer ini memiliki tegangan pemotongan terendah untuk melindungi komponen yang dipasang pada papan.

Mesin ini dilengkapi dengan conveyor pengisian otomatis dan conveyor output ESD / perlengkapan peluncuran yang disesuaikan.

Ini menghemat 5-6 pekerja untuk produsen.

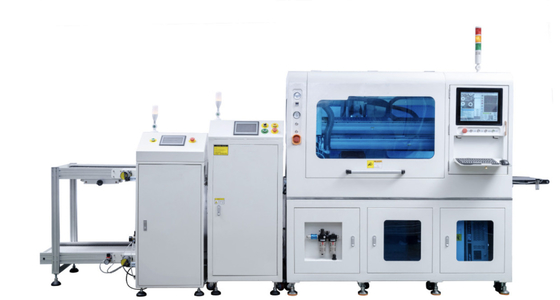

Precision 0.02mm PCB Depaneling Router Mesin Pemotongan Tab dan V-cut Boards 0

Dua spindel untuk kedua V-cut dan tab papan

Precision 0.02mm PCB Depaneling Router Mesin Pemotongan Tab dan V-cut Boards 1

Dua spindle untuk papan tab

PCB Depaneling Router Mesin Fitur:

1Peralatan sumbu XYZ dan sumbu pakan menggunakan modul anti debu presisi tinggi, dengan akurasi ± 0,01 dan efek anti debu yang baik

2. Struktur makan mengadopsi magnetik hisap, yang mudah untuk mengubah produk dan memiliki universalitas yang kuat.

3. Dilengkapi dengan deteksi titik MARK dan fungsi koreksi otomatis

4. Pemrograman cepat dan mudah untuk beralih produk

5. Mampu pemrograman matriks dan pemrograman jalan pintas

6. Fungsi pengeditan cepat untuk menyalin, memodifikasi, dan offset keseluruhan program lengkap

7. Mendukung program yang berbeda untuk 2 tabel kerja

8. Uji manajemen umur alat

9. Fungsi optimasi jalur keseluruhan

10. Port cadangan MES dan robot port

11Diagnosa diri.

12. Deteksi retak pemotong

13. Pemindaian barcode dan fungsi antarmuka MES

Keuntungan Mesin PCB Depaneling Router:

1. Tekanan pemotongan rendah untuk V-cut dan tab PCBA delaminasi.

2. PC dan sistem visi CCD untuk pemrograman dan operasi yang tepat.

3. Sistem pengumpulan debu atas untuk bengkel bebas debu.

4. Mode kerja otomatis penuh untuk produk volume tinggi.

5Konveyor pakan yang dapat disesuaikan dan sabuk konveyor datar ESD untuk pengumpulan PCB terpisah.

6Perangkat lunaknya ramah.

Spesifikasi Mesin PCB Depaneling Router:

Nomor Model	SMTID2
Ukuran Mesin	1800 ((L) x 1500 ((W) x 2200 ((H) mm
Tegangan	220V/50Hz
Ukuran PCB maksimal	300x300mm (bisa disesuaikan)
Ketebalan PCB	0.4-6mm
Mode Penganan	Otomatis
Posisi PCB	Perlengkapan khusus
Pemrograman	Pengajaran penglihatan, pemrograman inline
Spindel pemotong	20,000-100,000 rpm/menit
Jenis pendingin	Pendinginan diri
Mode Pengumpulan Bubuk	Koleksi top
Kecepatan Pemotongan	1-300mm/s
Keakuratan Pemotongan	± 0,02 mm
Pisau	0.8-3.0 bit routing, putaran kanan & pisau gergaji
Mengulangi Akurasi	± 0,02 mm
Sistem kontrol	PC industri
Spindel	Opsional
Tingkat Daya Mesin	Total 5KW, termasuk vacuum cleaner 3KW
Kondisi Mesin	100% baru
Jaminan	1 tahun
Layanan purna jual	Dukungan online 24 jam, instalasi dan pelatihan di luar negeri tersedia
Pemrograman	Online, visual
Fungsi Kalibrasi Otomatis	Kalibrasi titik tanda otomatis
Fungsi Pengeditan	Garis lurus, titik, busur, lingkaran
Akurasi Posisi Poros	0.01mm
Keakuratan Pemotongan	± 0,05mm
Pemindaian Barcode	Opsional
Fungsi Penghitungan	Ya, aku tahu.

Perlengkapan mesin PCB Depaneling Router:

Artikel	Deskripsi	Merek	Jumlah	Perhatikan
1	PC industri	Cina	1
2	Spindle dan Driver	Cina	1
3	Kamera	Cina	1
4	Stiker sekrup, rel panduan	TBI, HIWIN, SHAC	1
5	Kartu Motion	Cina	1	6 sumbu
6	Sistem	Menang 10	1
7	Servo motor	Panasonic	1
8	Sensor	OMRON	9
9	Komponen pneumatik	AirTAC	3
10	3HP Vacuum cleaner	Cina	1
11	Modul	Cina	6	Kelas C5

PCB Depaneling Router Mesin Detail:

Precision 0.02mm PCB Depaneling Router Mesin Pemotongan Tab dan V-cut Boards 2

Meja ganda, sindel bekerja sepanjang waktu untuk produktivitas volume tinggi.

Precision 0.02mm PCB Depaneling Router Mesin Pemotongan Tab dan V-cut Boards 3

Pengaturan lebar otomatis PCB feed rail.

Precision 0.02mm PCB Depaneling Router Mesin Pemotongan Tab dan V-cut Boards 4

Fungsi perubahan alat otomatis, penyimpanan 5 bit.

Precision 0.02mm PCB Depaneling Router Mesin Pemotongan Tab dan V-cut Boards 5

SycoTec spindle 4033 digunakan untuk tab board, maksimal 100.000 rpm.

Precision 0.02mm PCB Depaneling Router Mesin Pemotongan Tab dan V-cut Boards 6

ESD flat belt conveyor untuk peluncuran PCB otomatis.

Aplikasi Mesin PCB Depaneling Router:

Mesin router PCB sangat penting dalam manufaktur elektronik di seluruh industri, termasuk elektronik konsumen, otomotif, medis, aerospace, dan otomatisasi industri.efisien, dan low-stress PCB delaminasi, memastikan produk berkualitas tinggi untuk aplikasi elektronik modern.

Alasan Memilih Kami:

1. Awal: kami memiliki sejarah 20 tahun di bidang otomatisasi, dengan kasus matang dari ratusan pelanggan.

2. Stabil: Komponen utama peralatan diimpor. Berat peralatan lebih dari 700kg. Menguasai teknologi produksi yang paling matang dalam industri otomatisasi.

3Profesional: Kami memiliki teknologi paten, menjadi patokan dalam industri otomatisasi.

4Cepat: 1 jam respon terhadap permintaan pelanggan.

2 jam - memberikan solusi.

3 jam-datang di situs untuk membantu pelanggan ((<100kms) dalam pemecahan masalah dalam waktu 3 jam.
