2 Station Full Auto V Cut Mesin PCB Depaneling Tanpa Operator

Brand Name:	Winsmart
Model Number:	SMTID2
MOQ:	1 set
harga:	USD1-10000/set
Packaging Details:	Kasus kayu lapis
Payment Terms:	L/C, T/T, Serikat Barat

Detail Information

Product Description

Detail Information

Tempat asal:

Sertifikasi:

Meja kerja:

Memotong Stres:

Kurang dari 200 u regangan

Sistem CCD:

Dimensi PCB:

300x300mm (standar)

Koneksi PCB:

Jembatan penggilingan dan V-cut

Nama:

V Cut PCB Depaneler

Menyediakan kemampuan:

200 set per bulan

Menyoroti:

Mesin V Cut PCB Depaneling Otomatis Penuh

Kamera CCD V Cut Mesin PCB Depaneling

300x300mm V Cut PCB Depaneler

Product Description

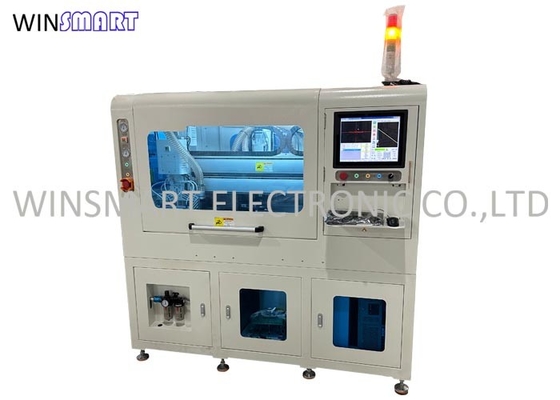

2 Station Full Auto V Cut Mesin PCB Depaneling Tanpa Operator

CCD Camera System 2 Station Full Automatic V Cut PCB Depaneler Tanpa Operator

Penuh Otomatis V Cut PCB Depaneler Deskripsi:

Mesin ini adalah peralatan otomatis penuh on-line, yang dapat dihubungkan ke mesin pemuat PCB.

Ini mengadopsi rotasi kecepatan tinggi dari mata gergaji dan pemotongan otomatis sesuai dengan program.

Peralatan ini dirancang on-line, yang dapat secara otomatis menemukan, memotong, dan menyedot debu, dengan efisiensi produksi yang tinggi dan kualitas yang stabil.

Sistem operasi Windows 10, program pemrograman visual, sistem koreksi otomatis titik tanda, kamera piksel tinggi untuk menampilkan jalur pemotongan.

Fitur V Cut PCB Depaneler Otomatis Penuh:
1. Dua spindel terpisah untuk pemotongan panel sambungan V-cut dan milling.
2. Dua meja yang dapat diputar untuk produksi volume tinggi untuk menghemat biaya produksi.
3. Sistem pembersihan debu atas untuk membuat bengkel bersih.
4. Auto feeding conveyor dan auto output conveyor tanpa operator.
5. Cutting edge halus tanpa burr dan bending.

6. Desain pengumpulan limbah PCB.

Spesifikasi Full Automatic V Cut PCB Depaneler:

Barang	SMTID2
Wilayah kerja	300x300mm, 0-80mm(Z)
Kamera CCD	Ya
Poros	Merek Cina
Batang sekrup, rel panduan, modul	Merek Cina
Motor servo	Panasonic
Penghilang elektrostatik	ADK-801ADK-801
PC	Kelas Industri
Kartu kendali gerak	PI9074
monitor	17 inci
Sistem operasi	Windows 10
Kecepatan poros	40000RPM
kecepatan penggerak XYZ	XY.800mm/dtk, Z.300mm/dtk
Kecepatan memotong	0-80mm/dtk
Akurasi pemotongan	±0,05mm
Kekuatan keseluruhan	5KW
Platform kerja	Baki berputar dapat memotong dua arah
Sistem pendingin spindel	Pendinginan udara
Daya penyedot debu	3.5kw 380V, 3-Phase (opsional pembersihan vakum atas dan bawah)
Tekanan udara	0,5-0,7MPa
Kontrol kebisingan	<80 dB
Perangkat keamanan	Pintu pengaman dan sensor
Mode operasi	Di barisan
Pemuatan PCB	Konveyor makan yang dapat disesuaikan
Deteksi kesalahan otomatis dan mode perawatan	Fungsi diagnosis mandiri, tampilan informasi kesalahan waktu nyata, dan secara intuitif menanyakan status setiap port IO untuk pemecahan masalah
Dukungan teknis dan pelatihan	Menyediakan pengoperasian peralatan, pemrograman, pemeliharaan perangkat keras, dan layanan pelatihan
Sistem penglihatan	Sistem koreksi posisi visual CCD
Tinggi yang dapat disesuaikan	50-70mm
Lampu peringatan	Lampu tiga warna
Tutup pelindung jangkauan kerja	Mode perlindungan buta dari pintu hexahedral
Dimensi	1000(L)x1010(W)x1860(H)mm
Berat	Sekitar 1000kg

Meja Kerja Penuh Otomatis V Cut PCB Depaneler:

Saat pemotongan meja kiri 0 derajat selesai, meja berputar ke arah 90 untuk pemotongan.

Ketika seluruh panel pada pemotongan meja kiri selesai, perlengkapan keluar dengan PCBA terpisah untuk dipetik.

Kemudian meja kanan menuju ke posisi pemotongan untuk pemotongan arah 0 derajat, setelah selesai, meja kanan berputar 90 derajat untuk pemotongan.

Dengan cara ini, alat berat terus memotong untuk meningkatkan kapasitas untuk aplikasi volume tinggi.

2 Station Full Auto V Cut Mesin PCB Depaneling Tanpa Operator 0
