Detail produk:
|
Bahan PCB: | FR4, FPC | Memotong Stres: | 0 |
---|---|---|---|
Area kerja: | 600x600mm | Tipe Laser: | UV |
Jaminan: | 12 bulan | Nama: | Mesin Pemotong Laser UV |
Cahaya Tinggi: | Mesin Laser PCB Depaneling 600x600mm,Mesin Laser PCB Depaneling FPC,Mesin Pemotong Laser UV 600x600mm |

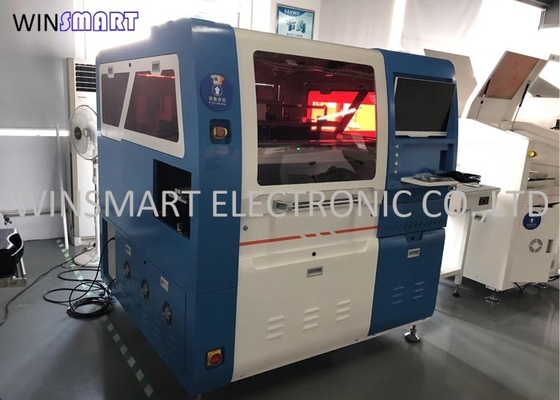

Kontrol PC 600x600mm Mesin Laser PCB Depaneling Cocok Untuk FPC
Menangkan 10 PC Kontrol Mesin Pemotongan Laser UV 600x600mm Cocok untuk FPC dan PCB
Pendahuluan Mesin Pemotongan Laser UV:
Dibandingkan dengan masalah kualitas pelipatan manual tradisional, munculnya mesin pemotong laser UV PCB mengatasi kerugian ini.Mesin depaneling PCB memiliki keunggulan yang jelas.Mesin laser depaneling PCB memiliki efisiensi kerja yang tinggi dalam produksi.Mesin depaneling PCB sangat aman saat bekerja.Perusahaan mana pun harus memperhatikan keamanan produksi produk selain kualitas produk, Proses ini telah diwajibkan oleh pelanggan Eropa dan Amerika sejak tahun 2004.
Prinsip Mesin Pemotongan Laser UV:
Prinsip mesin pemotong laser UV ini adalah untuk menyinari permukaan papan sirkuit PCB dengan sinar berenergi tinggi, dan mewujudkan pemotongan penguapan bahan PCB dengan mengontrol parameter seperti kerapatan energi sinar, frekuensi, kecepatan, dan waktu pemrosesan.
Spesifikasi Mesin Pemotongan Laser UV:
Tipe Laser | Q-Switched diode-memompa semua laser UV solid-state |
Panjang Gelombang Laser | 355nm |
Merek Laser | Optowave |
Presisi Pemosisian Meja Kerja Motor Linear | ±2μm |
Presisi Pengulangan Meja Kerja Motor Linear | ±1μm |
Kecepatan Pemindaian | 2500mm/dtk (maks) |
Bidang Kerja | 40mmx40mm |
Meja kerja | Satu |
Wilayah kerja | 600x600mm |
Jenis PCB | V-cut dan Tab |
Bahan PCB | FR4, FPC |
Ketebalan PCB | 0,2-3mm |
Kamera CCD | Merek Jerman |
Platform Meja | Marmer |
Modus Pendinginan | Alat pendinginkan air |
Sistem pembuangan | Ya |
Melayani | Instalasi dan pelatihan di tempat |
Jaminan | 12 bulan |
Kondisi Mesin | Baru |
Penentuan posisi | Fitting |
Keuntungan Mesin Pemotong Laser UV:
1. Tidak ada debu
Lingkungan produksi industri papan sirkuit dilakukan di bengkel bebas debu.Peralatan depaneling PCB tradisional, seperti mesin jenis pemindah pisau, pasti akan menghasilkan residu dan bubuk mikro, yang akan mencemari bengkel bebas debu kelas 10000 dan 1000 dan memengaruhi konduktivitas produk.Mesin pemotong laser UV adalah proses pemrosesan penguapan, yang tidak akan menghasilkan debu dan kondusif untuk konduktivitas produk.
2. Presisi pemotongan tinggi
Celah pemrosesan peralatan pemrosesan tradisional presisi tinggi tidak dapat mencapai lebar celah kurang dari 100 mikron, yang akan menyebabkan kerusakan tertentu pada garis tepi atau papan sirkuit PCBA yang mengandung komponen.Titik fokus mesin pemotong laser kecil, dan mode pemrosesan dingin ultraviolet memiliki sedikit dampak termal pada tepi papan sirkuit.Akurasi posisi pemotongan kurang dari 50 mikron, dan akurasi ukuran pemotongan kurang dari 30 mikron, yang tidak akan mempengaruhi tepi papan sirkuit, dan presisinya tinggi.
3. Tidak stres
Metode pemrosesan tradisional umumnya memiliki alur-V, yang akan menyebabkan kerusakan tertentu pada papan dalam proses pembuatannya.Mesin pemotong laser UV dapat langsung memotong papan kosong tanpa membuat alur-V.Selain itu, metode pengolahan tradisional langsung menggunakan alat untuk bekerja di papan sirkuit, terutama metode stamping berdampak besar pada papan sirkuit, yang mudah menyebabkan deformasi papan.Mesin pemotong laser adalah mode pemrosesan non-kontak, yang bekerja pada permukaan material melalui sinar berenergi tinggi, yang tidak akan menyebabkan pengaruh stres dan deformasi serta kerusakan papan sirkuit.
4. Untuk pemotongan berbentuk khusus, mudah untuk diotomatisasi
Mesin pemotong PCB laser UV dapat memotong untuk bentuk apa pun tanpa mengganti alat peraga dan perlengkapan apa pun, dan tanpa jaring baja.Peralatan yang sama dapat memenuhi pemotongan berbentuk khusus dan garis lurus, yang mudah untuk mewujudkan produksi otomatis jalur perakitan dan fleksibilitas tinggi.Sangat mudah untuk meningkatkan efisiensi produksi dan menghemat proses produksi dan siklus produksi.Secara khusus, ini dapat dengan cepat dan efisien memenuhi kebutuhan pemeriksaan cepat, langsung mengimpor gambar, dan kemudian menemukan pemotongannya.
5. Kompatibilitas tinggi
Mesin pemotong laser UV dapat memproses bahan di sekitar papan sirkuit, seperti PCB, FPC, film penutup, hewan peliharaan, papan penguat, IC, pemotongan logam ultra-tipis, dll. Ini memiliki kepraktisan yang kuat, kompatibel dengan pemrosesan a berbagai bahan, mudah dioperasikan, dapat diimpor ke dalam gambar, tidak perlu menyesuaikan bagian mekanis apa pun, dan mudah dioperasikan dan dirawat.
6. Efek canggih yang bagus
Ujung tombaknya halus dan rapi tanpa duri.Bisa diproses dan dibentuk langsung sesuai ukuran gambar, yang kondusif untuk meningkatkan hasil produk.Itu dapat langsung diinstal ke proses selanjutnya tanpa pemrosesan lebih lanjut.
