Detail produk:
|
Bahan PCB: | FR4, MCPCB | Didorong: | Motor |
---|---|---|---|
Panjang pemotongan: | 400/600/600/1300mm | Kecepatan memotong: | Dapat disesuaikan |
Jaminan: | 1 tahun | Nama: | Mesin Pemisah PCB V-Cut |
Cahaya Tinggi: | ESD Conveyor V Cut PCB Depaneling Machine,1300mm Boards V Cut PCB Depaneling Machine,1300mm Boards PCB Depanelizer Machine |

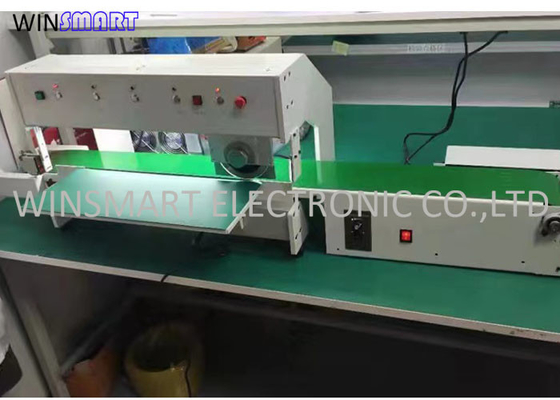

Auto ESD Conveyor V Cut PCB Depaneling Machine Untuk Papan 1300mm
Mesin Pemisah PCB V-Cut Otomatis Dengan Konveyor ESD
Pendahuluan Mesin Pemisah PCB V-Cut:
1. Tombol penyesuaian mode pembagian
2. Indikator daya dan asal
3. Tombol perjalanan pelat
4. Saklar kecepatan tinggi/rendah
5. Tombol berhenti darurat
6. Pelat samping
7. Pisau bagian bawah
8. Pisau bagian atas
9. Kenop penyesuaian tinggi bilah atas
10. Penahan pisau bagian atas
11. Sekat bilah atas & sekat bilah bawah
12. Mengangkat perangkat penyesuaian platform
13. Perangkat tirai lampu keamanan
Deskripsi Mesin Pemisah PCB V-Cut:
Pemisah PCB V-cut juga disebut pemotong PCB.Ini mengadopsi tipe baru desain pemotong linier / melingkar, dan menyelesaikan stroke pemotongan tegangan geser mikro pada satu waktu.Pemotong cocok untuk memotong PCB dengan V-groove.Papan tidak bergerak, dan bilah pemotong bergerak maju dan mundur.Tegangan geser berkurang dan potensi risiko kualitas produk berkurang.Mesin pemotong terbuat dari baja berkecepatan tinggi dan dapat digunakan berulang kali.Sekarang mari kita bicara tentang efek stres dari pemotong PCB.
Mesin Pemisah PCB V-CutParameter:
1. Tegangan: 220/110V, 50/60Hz
2. Daya: 250W
3. Pisau Edaran Bermotor Atas: Diameter 125mm;sudut bilah : 26-28 °
4. Panjang Blade Linear Bawah: 400/600/900/1300mm
5. Panjang Pemisahan : 0-100-200-300-400-1300mm
6. Ukuran Eksternal: sesuai dengan panjang pisau
7. Berat : menurut panjang mata pisau
8. Paket: Kasus Kayu
Mesin Pemisah PCB V-CutFitur:
1. Pisau bundar atas dan pisau linier bawah diadopsi untuk mesin pemotong PCB tipe bergerak pisau.Ketika papan PCB ditempatkan pada pisau bawah, sakelar diinjak, dan pisau bundar atas bergerak secara horizontal ke titik setel, yaitu papan PC dipotong dan dipisahkan, pemotongan tidak jatuh, dan sayatan datar.
2. Pemotong bundar dapat dibagi dengan berjalan kaki, yang benar-benar dapat mengurangi tegangan dan mencegah titik pengelasan retak dan bagian-bagian pecah.
3. Setelah penyolderan, papan PCB yang rusak yang menghubungkan beberapa bagian sering kali akan merusak sirkuit atau merusak komponen elektronik.Menggunakan mesin ini dapat menghindari kerusakan dan meningkatkan efisiensi dan kualitas kerja.
4. Mesin digerakkan oleh motor penggerak, yang dapat mengunci sendiri dan memotong serta memposisikan dengan baik saat dihidupkan.Ini memecahkan masalah bahwa motor DC dan AC mengubah titik perjalanannya setelah bekerja untuk jangka waktu tertentu karena inersia.
5. Mesin pemotong V-cut PCB mengadopsi sakelar tirai cahaya inframerah untuk perlindungan keselamatan.Saat tangan atau benda asing berada di area pergerakan pisau, mesin akan segera berhenti bekerja untuk memastikan pengoperasian mesin yang berkecepatan tinggi dan aman.
6. Kecepatan potong dapat diatur tinggi atau rendah.Kecepatan tinggi bisa mencapai 200 mm/dtk, dan perjalanan pahat dapat diatur pada titik berhenti maju mana pun sepanjang papan PC.
7. Bagian bawah ujung atas mesin dilengkapi dengan lampu neon untuk mencegah kesalahan kerja di taman bermain di bawah lingkungan bayangan.
8. Pisau atas dan bawah dari mesin pemotong PCB terbuat dari baja impor berkecepatan tinggi, yang sangat tahan lama dan dapat digiling berulang kali.
Spesifikasi Mesin Pemisah PCB V-Cut:
Model | SMTAD5 |
Dimensi Mesin | L740*W550*H460(mesin 400mm) |
Panjang Pemotongan Maks | 400/600/900/1300mm |
Bahan PCB | FR4, MCPCB |
Kecepatan memotong | 300mm/dtk atau 500mm/dtk |
Ketebalan PCB | 0,6-2,0mm |
Kekuatan | 220/110V |
Kondisi Mesin | Baru |
Jaminan | 12 bulan |
Tipe Pisau | Pisau Edaran + pisau linier |
Bahan Pisau | Baja kecepatan tinggi |
Waktu hidup pisau | 8-12 bulan |
Mesin Pemisah PCB V-Cut Perawatan Harian:
Selama penggunaan mesin, pekerjaan perawatannya cukup sederhana.Jaga kebersihan mesin, dan cat minyak anti karat pada bilah atas dan bawah secara teratur.Tunjuk orang yang bertanggung jawab atas pengoperasian dan pemeliharaan, untuk memastikan ketepatan mesin.Jangan gunakan atau simpan di bawah suhu tinggi atau rendah
