Detail produk:
|
Jenis PCB: | V-cut dan papan Tab | Laser: | Sesuai dengan kebutuhan klien |
---|---|---|---|
Bahan PCB: | FR4, FPC | Fitting: | Disesuaikan |
Tabel: | 2 | Nama: | mesin pemotong laser PCB |
Cahaya Tinggi: | Mesin Laser PCB Depaneling Semi Otomatis,Mesin Laser Depaneling Meja Ganda,Mesin Pemotong Laser PCB FR4 |

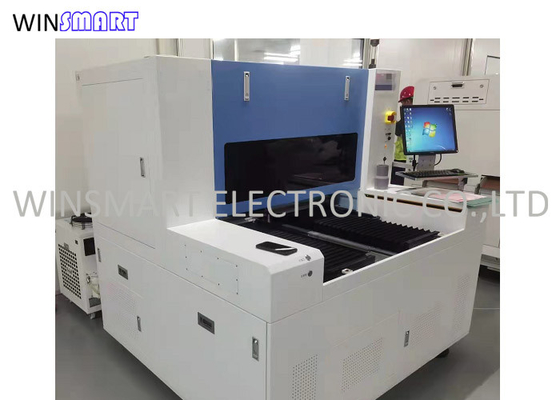

Meja Ganda Mesin Laser PCB Depaneling Semi Otomatis Tanpa Stres
Mesin Pemotong Laser PCB Meja Ganda Semi-otomatis Tanpa Stres
Aplikasi Mesin Pemotongan Laser PCB:
Pemotongan bahan 5G, seperti CCM / COB / LCP / MPI / COF / cop / pi / CPI dalam elektronik konsumen.
pemotongan FPC.
Pemotongan PCB FR4.
Pemotongan kaca.
Laser PCBCpengantar mesin utting:
Struktur gantry dan desain jalur lampu terbang memudahkan untuk terhubung ke jalur produksi.Itu bisa dilengkapi dengan yang khusus
memuat dan membongkar sistem IN-LINE sesuai dengan kebutuhan produksi untuk mewujudkan produksi otomatis dan sangat meningkatkan efisiensi produksi. Ini adalah perangkat yang disesuaikan untuk pemrosesan FPC dan PCB.Mode kerja mesin pemotong biasa dapat mewujudkan operasi jalur perakitan dan produksi stasiun ganda, desain model cerdas, sistem jalur optik tertutup dapat memproses produk dalam 450, yang dapat dipisahkan menjadi rentang 200 platform ganda, dibuat khusus untuk pemrosesan FPC dan PCB.
Laser PCBKarakteristik Mesin Pemotong:
1. Laser UV / hijau berkinerja tinggi diadopsi, dengan titik fokus laser kecil dan takik sempit.
2. Proses pemotongan papan harus bersih dan bebas dari debu untuk menghindari kegagalan sirkuit yang disebabkan oleh konduksi yang disebabkan oleh limbah.
3. Papan PCB yang sudah ditempel bisa langsung dibelah.Tidak ada kontak dan stres selama pemotongan.
4. Platform kerja dua sumbu presisi tinggi, presisi tinggi dan kecepatan cepat.
5. CCD dapat digunakan untuk pemosisian dan koreksi otomatis.
6. Pemrosesan dikontrol secara otomatis oleh perangkat lunak komputer, dan antarmuka perangkat lunak memberikan umpan balik waktu nyata untuk memahami status pemrosesan secara waktu nyata.
Laser PCBCSpesifikasi Mesin Utting :
Tipe Laser | UV, picosecond |
Panjang Gelombang Laser | 355nm |
Sumber Laser | 10/15/20W |
Presisi Posisi | ±3μm |
Presisi Pengulangan | ±2μm |
Wilayah kerja | 350 * 400mm (Meja Ganda) |
Kecepatan Pemindaian | 2500mm/dtk |
Bidang Kerja | 40*40mm |
Modus Pendinginan | Pendingin air |
Alat pendinginkan air | Ya |
Knalpot | Ya |
Metode Pemosisian | Perlengkapan yang disesuaikan (FR4) |
Jaminan | 1 tahun |
Laporan Pengujian | Asalkan |
Kemasan | Kotak kayu |
Keuntungan Mesin Pemotongan Laser PCB:
1. Tidak ada debu
2. Presisi pemotongan tinggi
3. Tidak stres
4. Untuk pemotongan berbentuk khusus, mudah untuk diotomatisasi
5. Kompatibilitas tinggi
6. Efek canggih yang bagus
