Detail produk:
|
Bahan PCB: | FR4, Aluminium | ketebalan PCB: | 0,8-3,0mm |
---|---|---|---|
Aplikasi: | Tab panel PCBA | Presisi pemotongan: | ±0,05mm |
Ukuran PCB maks: | 300x350mm | Sedikit perutean: | Dia 0.8-2.5mm |
Jenis Bit Perutean: | Rotasi kiri | nama Produk: | pcb depaneler |
Cahaya Tinggi: | Peralatan 1.8KW PCB Depaneling,Peralatan PCB Depaneling 0,01mm |

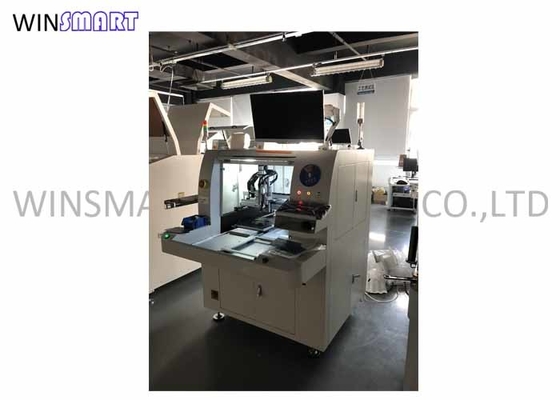

1.8KW PCB Depaneling Equipment PCBA Router Win 10 Sistem Operasi
Mesin Router PCBA Presisi Menangkan 10 Sistem Operasi PCB Depaneler
Pendahuluan PCB Depaneler:
Ini digunakan untuk papan PCB berbentuk khusus dan tidak beraturan, papan lubang stempel, papan depaneling multi-titik.
Ini terutama menggunakan peralatan yang pemotong penggilingan beroperasi pada kecepatan tinggi untuk memisahkan PCB multi-koneksi sesuai dengan jalur yang telah diprogram sebelumnya, alih-alih cacat pemotongan dari pemutusan manual atau V-CUT atau dorongan.Ini memiliki presisi pemotongan yang tinggi dan akurat, masa pakai yang lama, kualitas pemotongan yang baik, tidak ada debu, tidak ada duri, tegangan rendah, keamanan dan kesederhanaan, meningkatkan kualitas produk dan mengurangi tingkat skrap.Hal ini terutama digunakan untuk mengelompokkan papan PCB berbentuk khusus dan tidak beraturan, papan lubang stempel dan papan multi-titik.Tegangan pemotongan lebih kecil, untuk mencegah chip seperti kapasitor papan PCBA rusak dalam proses pemotongan;Hindari retakan timah dan kerusakan komponen yang disebabkan oleh pelipatan manual.
Fitur PCB Depaneler:
1. Meja kerja ganda, dengan kecepatan maksimum 100mm / s dan kecepatan pemosisian 500mm / s.
2. Dapat dipotong terus menerus tanpa gangguan selama bongkar muat.
3. Sistem poros berkualitas tinggi dapat mempercepat dan memperlambat sistem dengan cepat, mengurangi waktu sinkronisasi, mengurangi produktivitas perjalanan, dan mematuhi presisi tinggi.
4. Gunakan perangkat keras berkualitas tinggi untuk memastikan kekakuan tinggi dan fungsionalitas tinggi.
5. Tutupi semua sekrup timah untuk mencegah masuknya debu, lalu pindahkan masa pakai dan fungsi poros yang berputar.
6. Spindel Jerman digunakan untuk memastikan pemotongan yang tepat.
7. Dilengkapi dengan penyedot debu untuk bengkel bebas debu.
Spesifikasi PCB Depaneler:
Mesin Router | |
Kecepatan Pemotongan X/Y | 0 ~ 100mm/dtk |
Presisi pengulangan | ± 0,01mm |
Mode kontrol X/Y1/Y2/Z | IPC industri dan PC |
Mode penggerak X/Y1/Y2/Z | Motor AC Servo |
Operasi dan penyimpanan data | PC |
Presisi Pemotongan | ± 0,05mm |
Kecepatan poros | 60000rpm (KKAVO Jerman) |
Sumber Daya listrik | 220V/110V |
Tekanan udara | 4,5 kg/cm2 |
Tingkat Daya | 1.8KW |
Penyedot debu | |
Mode | Atas atau Bawah |
Sumber Daya listrik | 380V |
Dimensi Lebih Bersih | L650*W400*H1350mm |
Dimensi Pembersih Bawah | L665*W635*H1650mm |
Langkah Operasi PCB Depaneler:
1. Periksa apakah peralatan dihidupkan secara normal dan pastikan peralatan telah diatur ulang dan menunggu pengoperasian.
2. Operator harus menentukan arah dan arah positif dan negatif dari papan PCB, letakkan papan PCB pada perlengkapan khusus, tekan dengan lembut dengan telapak tangannya, konfirmasikan bahwa papan PCB telah ditempatkan, letakkan kelenjar dan pastikan papan PCB telah tertutup rapat.
3. Gunakan kamera visual untuk menyesuaikan jalur pemotongan terprogram dan konfirmasikan untuk menyimpan.
4. Tekan tombol mulai, mesin mulai bekerja, penyedot debu, spindel, pelepasan elektrostatis, dll. juga akan mulai secara otomatis, dan pemotong frais membagi papan sesuai dengan jalur pemotongan yang diprogram.
5. Selesaikan seluruh perakitan dan PCB depaneling, meja kerja akan keluar secara otomatis, buka kelenjar, pastikan papan PCB yang terpisah tidak rusak, lepaskan produk secara manual, ganti papan PCB baru, tutup kelenjar, dan klik mulai tombol untuk memisahkan.
6. Ulangi langkah 4.5 hingga semua produk terpotong.
