Detail produk:
|
| Kondisi: | 100% Baru | Jaminan: | 12 bulan |
|---|---|---|---|
| Jenis PCB: | Lubang stempel | Kemasan: | Kasus kayu lapis |
| Aplikasi: | Manufaktur Elektronik | Sistem pengaturan: | PLC |
| Ukuran mesin: | 1000mm*1000mm*1400mm | Berat Mesin: | 500kg |
| Bahan: | Aluminium, FR4, FPC dll. | Maks. Kecepatan Makan: | 100mm/dtk |
| Max. Maks. Punching Force Kekuatan Pukulan: | 20T | Max. Ukuran Punching: | Dapat disesuaikan |
| Max. Maks. Punching Thickness Ketebalan Pukulan: | 2mm | Mode operasi: | Manual/Otomatis |
| pasokan listrik: | 220V/50Hz | Nama produk: | Pneumatic PCB Punching Machine |
| Akurasi pukulan: | ±0,1 mm | Stroke: | 50 mm |
| Cahaya Tinggi: | 10 Ton Mesin Pencetakan PCB,PLC PCB Punching Machine,Pneumatic Punching PCB Machine |
||

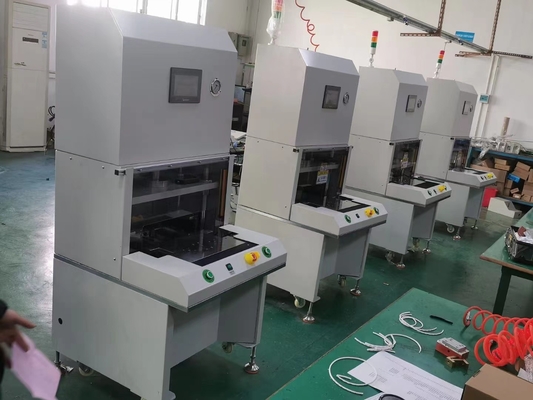

10 Ton Pneumatic PCB Punching Machine 10S Cycle Time Meningkatkan Produktivitas
Pneumatic PCB Punching Machine Pengantar:
Mesin Punching PCB Pneumatik 10 Ton adalah peralatan khusus yang dirancang untuk secara efisien menyetuk lubang atau slot di papan sirkuit cetak (PCB).Ini memanfaatkan kekuatan pneumatik untuk memberikan tingkat tinggi kekuatan tusukanDengan waktu siklus 10 detik, mesin ini secara khusus dikembangkan untuk meningkatkan produktivitas dalam proses manufaktur PCB.
PCBA Mesin Punching Precision Punching Mold:
Pneumatic PCB Punching MachineFitur:
1. Kekuatan Punching Tinggi: Mesin ini dilengkapi dengan sistem pneumatik yang memberikan kekuatan punching 10 ton. Ini memastikan perforasi lubang atau slot yang efisien dan andal di PCB.
2. Waktu Siklus Cepat: Waktu siklus cepat mesin 10 detik memungkinkan untuk operasi punching cepat, berkontribusi pada peningkatan produktivitas dan mengurangi waktu siklus produksi.
3Pneumatic Control System: Mesin ini menggunakan sistem kontrol pneumatik, yang memastikan operasi tusukan yang tepat dan konsisten.Hal ini memberikan kontrol yang dapat diandalkan atas kekuatan tusukan dan memastikan lubang yang akurat atau slot penempatan.
4. Pola Punching yang dapat disesuaikan: Mesin dapat disesuaikan untuk mengakomodasi pola punching yang berbeda berdasarkan desain dan persyaratan PCB tertentu.Hal ini memungkinkan fleksibilitas dalam lubang atau slot penempatan.
5Operasi yang Mudah: Mesin ini memiliki kontrol dan antarmuka yang ramah pengguna, sehingga memudahkan operator untuk mengatur parameter pemukul, menyesuaikan pengaturan, dan memantau operasi mesin.
Pneumatic PCB Punching MachineFungsi:
Mesin perforasi PCB ini dapat digunakan untuk pengerjaan PCB di berbagai industri.Ini menawarkan mudah untuk mengatur tusuk mati dengan alat mati berubahMesin ini juga memiliki loading dan unloading PCB yang nyaman dengan pengoperasiannya yang mudah.Mesin yang digerakkan silinder udara memiliki sistem perlindungan yang aman dan dapat cocok untuk berbagai aplikasi.
Pneumatic PCB Punching MachineSpesifikasi:
| Area kerja | 460*320mm |
| Tekanan kerja | 0.45-0.7Mpa |
| Keakuratan pemotongan | ± 0,05mm |
| Waktu siklus | 7-15 detik |
| Kekuatan Pneumatik | 10T |
| Ketebalan PCB/FPC | 0.08-3.5MM |
| Bahan PCB/FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| Modus pemotongan | Menonjok |
| Jenis PCB | Tabboard |
| Properti Kerja |
Tampilan LCD, Secara otomatis mencatat jumlah produk olahan, perforasi otomatis |
| Pelabuhan transmisi | Standar internasional |
| Pengisian PCB | Manual |
| Perataan PCB | Cetakan tusuk |
| Bahasa Operasi | Bahasa Inggris |
| Stroke | 50 mm |
| Ketinggian cetakan | 170MM |
| Kekuatan | 380/220V |
| Fuse | 3A |
| Dimensi mesin | 820x740x1750mm |
| Berat mesin | 680kg |
Pneumatic PCBA Punching Machine Operating Steps:
1. Persiapan: Pastikan bahwa mesin diatur dengan benar dan terhubung ke sumber udara terkompresi. Letakkan PCB yang akan ditusuk dengan aman pada cetakan penusukan mesin.
Pemrograman: tidak perlu memprogram, waktu program cetakan yang disesuaikan. manual memuat papan pada cetakan, tekan tombol "Start" untuk menumbuk.
Posisi: Selaraskan PCB dengan tepat di dalam cetakan tusukan mesin, memastikan bahwa lokasi tusukan yang diinginkan sejajar dengan alat tusukan atau mati.
Aktivasi: Mengaktifkan sistem kontrol pneumatik mesin dengan memulai proses penonjolan.yang memicu sistem pneumatik untuk memberikan kekuatan pukulan.
Penumbukan: Mesin akan memberikan kekuatan pneumatik pada alat penumbukan atau mati, yang akan menembus PCB, menciptakan lubang atau slot yang diinginkan.Operasi penumbukan harus dilakukan dalam waktu siklus yang ditentukan 10 detik.
Pemeriksaan: Setelah proses perforasi selesai, periksa PCB perforasi untuk memastikan bahwa lubang atau slot ditempatkan dengan akurat dan memenuhi spesifikasi yang diperlukan.
Pneumatic PCBA Punching Machine Aplikasi:
Manufaktur Elektronik: Mesin ini digunakan dalam produksi PCB untuk berbagai perangkat elektronik, seperti elektronik konsumen, peralatan telekomunikasi, dan sistem kontrol industri.
PCB Prototyping: Selama tahap prototipe, mesin membantu menciptakan lubang atau slot di PCB untuk tujuan penempatan komponen dan pengujian.
PCB Assembly: Lubang atau slot yang ditusuk di PCB memfasilitasi penyisipan komponen elektronik selama proses perakitan.
Manufaktur PCB khusus: Mesin ini cocok untuk pembuatan PCB yang dirancang khusus yang membutuhkan penempatan lubang atau slot yang tepat.
