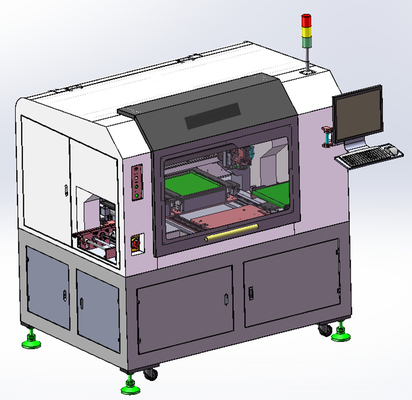

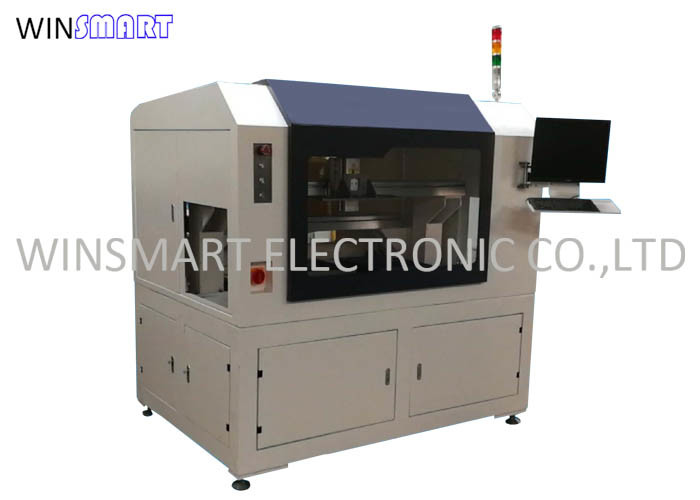

Dual Spindle Dual Table Inline PCB Depaneling Router Machine Max 100.000 rpm

Brand Name:	Winsmart
Model Number:	SMTIR500
MOQ:	1 set
harga:	USD20000-80000
Packaging Details:	Kasus kayu lapis
Payment Terms:	T/T, L/C, Western Union

Detail Information

Product Description

Detail Information

Tempat asal:

Sertifikasi:

Pemberian PCB:

Mobil

Bongkar PCB:

Mobil

Kecepatan poros:

100,000RPM

Posisi PCB:

Perlengkapan yang Disesuaikan

Meja kerja:

kuantitas spindel:

Area kerja:

300x300mm, bisa disesuaikan

Presisi pemotongan:

±0,05mm

Routing Bit Dia:

0,8-3,0mm

Nama:

Dual Spindle PCB Depaneling Router

Menyediakan kemampuan:

100 set/Bulan

Menyoroti:

Mesin Router Depaneling PCB Meja Ganda

100 000 RPM PCB Depaneling Router Mesin

Mesin Inline PCB Depaneling Router

Product Description

Dual Spindle Dual Table Inline PCB Depaneling Router Machine Max 100.000 rpm

Dual Spindle dua tabel PCB Router Fitur:

1Peralatan sumbu XYZ dan sumbu pakan menggunakan modul anti debu presisi tinggi, dengan akurasi ± 0,01 dan efek anti debu yang baik

2Struktur makan mengadopsi magnetik hisap, yang mudah untuk mengganti produk dan memiliki universalitas yang kuat.

3.Dilengkapi dengan deteksi titik MARK dan fungsi koreksi otomatis

4.Pemrograman cepat dan mudah untuk beralih produk

5Mampu memprogram matriks dan pemrograman jalan pintas

6.Fungsi pengeditan cepat untuk menyalin, memodifikasi, dan offset keseluruhan program lengkap

7. Mendukung program yang berbeda untuk 2 tabel kerja

8.Pengujian manajemen masa pakai alat

9.Fungsi optimasi jalur keseluruhan

10.Port MES cadangan dan robot port

11.Fungsi deteksi retak cutter

12Opsional barcode scanner dan otomatis alat perubahan fungsi

Spesifikasi PCB Router Dual Spindle Double Table:

Kategori	Deskripsi		Parameter
Sistem pengakuan	Titik tanda pencarian otomatis		Pencarian dan lokalisasi gambar berwarna
	Kamera		Kamera warna impor dengan resolusi 0,008mm/pixel
	Ukuran FOV		6 x 5 mm
	Pencahayaan		Struktur melingkar, sumber cahaya putih
	Kecepatan pemrosesan gambar		Waktu pemrosesan layar <300ms/FOV
Sistem mekanik	Langkah-langkah antistatik		Sikat ESD
	Ukuran PCB		300x450mm
	Keakuratan pemotongan		± 0,05mm
	Kecepatan pemotongan		0-200mm/detik
	Ketebalan PCB		0.5-3.0mm
	Pemeriksaan alat		Alat rusak dan prompt penggantian
	Platform XYZ	Didorong	Servo motor, modul gerak, sekrup presisi dan rel panduan
		Kecepatan spindle	Maksimal 100.000 rpm
		Kemungkinan diulang	± 0,01mm
		Kecepatan bergerak	1000ms/detik
Sistem operasi	Sistem operasi		Menang 10
	Deteksi		Fungsi deteksi start otomatis
	Perangkat Lunak AutoCut	Fitur	Data pengolahan dapat dipelajari melalui CCD
		Antarmuka	Data produksi dan pengolahan grafis
	Tanda	Titik Max Mark	2 poin tanda
		Kecepatan pengenalan	< 0,5 detik/tanda
Sistem kontrol	PC		PC
	Tampilan		17 ′′ LCD
lainnya	Berat badan		800kg
	Sumber daya listrik		AC 220V, 50Hz
	Pasokan udara		> 4,5 kg/cm3
	Kebisingan		75±5dB ((A)
	Warna		Putih

Dual Spindle dua tabel PCB Router Parameter:

1. Meja kerja: dua

2. Ukuran PCB ((L*W*H(mm)): 50*50*0,3-300*300*3.0

3. Spindle: SycoTec 4033AC-ESD, maksimum 100000 rpm

4Diameter bit routing:0.8-3.0mm

5. Pengungkapan PCB: sabuk datar

6.Trajektori pemotongan: garis lurus / busur / lingkaran / bentuk L / bentuk U / persegi

7.CCD posisi: 5 juta piksel

8.MES,koneksi:API,Fungsi: Inspeksi proses dan transit produk

9.Konfigurasi penghilang statis

10. Deteksi pisau yang rusak

11*Pengendalian distansi pemotong

12.MARK identifikasi: Tembaga, Tin Plated (Coaxial Light Source)

13Pengumpulan: hisap independen, hisap bawah sebagai seluruh platform hisap, memastikan permukaan papan bebas debu setelah memotong

14.Tinggi bagian bawah peralatan di atas tanah ≥ 100 mm (selang kabel bagian bawah)

15.Keakuratan pemotongan: ≤ ± 0,05mm

16.Keberulangan: ≤±0,01mm

Dual Spindle dua tabel PCB Router Detail:

1Lebar diatur secara otomatis sesuai dengan papan yang berbeda.

Dual Spindle Dual Table Inline PCB Depaneling Router Machine Max 100.000 rpm 0

2. Institusi sumbu Y mengadopsi modul tertutup penuh presisi tinggi, gerakan sumbu Y ganda, efek pencegahan debu yang baik dan akurasi hingga ± 0.02Mekanisme perlengkapan memiliki fungsi piring tekanan otomatis untuk mencegah produk bergerak selama pemotongan.

Dual Spindle Dual Table Inline PCB Depaneling Router Machine Max 100.000 rpm 1

3. spindle ganda independen yang meningkatkan 1,5 kali produktivitas sebagai spindle tunggal.

Dual Spindle Dual Table Inline PCB Depaneling Router Machine Max 100.000 rpm 2

4Mesin router PCB ini dilengkapi dengan vakum industri.

Dual Spindle Dual Table Inline PCB Depaneling Router Machine Max 100.000 rpm 3

Dual Spindle double table PCB Router Aksesoris utama:

Artikel	Deskripsi	Merek	Perhatikan
1	Servo motor dan driver	Panasonic
2	Silinder, katup solenoid	SMC, AirTAC, FESTO
3	Komputer	PC industri
4	Saklar fotoelektrik, saklar batas, saklar kedekatan	OMRONSICK
5	Stiker sekrup	TBIHIWINTHK
6	Kereta api	HIWIN/PMITHK
7	Komponen listrik seperti kontaktor dan saklar udara	CHINT
8	Spindel	SycoTec
9	Lebih bersih	Pencuci vakum industri bertenaga tinggi
