Max 100.000 RPM Kecepatan Tinggi Dual Table Inline PCB Router Machine Keakuratan ±0.05mm

Brand Name:	Winsmart
Model Number:	Smtirx
MOQ:	1 set
harga:	USD20000-80000
Packaging Details:	Kasus kayu lapis
Payment Terms:	T/T, L/C, Western Union

Detail Information

Product Description

Detail Information

Tempat asal:

Sertifikasi:

Pemberian PCB:

Penyesuaian Lebar Otomatis

Bongkar PCB:

Sabuk ESD datar

Kecepatan poros:

100,000RPM

Kuantitas Perlengkapan:

Meja kerja:

kuantitas spindel:

Area kerja:

300x300mm, bisa disesuaikan

Presisi pemotongan:

±0,05mm

Routing Bit Dia:

0,8-3,0mm

Nama:

High Speed Inline PCB Router

Menyediakan kemampuan:

100 set/Bulan

Menyoroti:

Mesin Inline PCB Router

Mesin PCB Router Berkecepatan Tinggi

Precision PCB Router Machine

Product Description

Max 100.000 RPM Kecepatan Tinggi Dual Table Inline PCB Router Machine Keakuratan ±0.05mm

Deskripsi High Speed Inline PCB Router:

Hal ini banyak digunakan dalam industri manufaktur produk elektronik Karena metode lipat manual tradisional akan menghasilkan tekanan yang kuat, yang memiliki dampak serius pada kualitas produk,jadi lipat manual pada dasarnya telah digantikan oleh mesin pemotongan.

Sistem router inline ini, dengan spindle terpisah ganda dan meja ganda untuk produksi volume tinggi.

Fitur High Speed Inline PCB Router:

1. memotong jalur penuh loop tertutup, real-time kesalahan pelacakan, umpan balik, kompensasi.

2Menggunakan PLC split impor, memecahkan kartu kontrol PLC papan berbasis komputer tradisional, stabilitas yang lebih tinggi dan anti-interferensi yang lebih kuat.

3. Spindel ganda memotong 2 papan pada saat yang sama.

4. Mengidentifikasi otomatis barcode dan mengambil program pemotongan.

5. Memiliki fungsi deteksi alat dan fungsi perubahan otomatis.

Spesifikasi High Speed Inline PCB Router:

Nomor Model	SMTIR500
Ukuran Mesin	Sekitar 2250 ((L) x1300 ((W) x1750 ((H) mm
Berat mesin	Sekitar 800kg
Ukuran PCB maksimal	300x450mm (disesuaikan), Meja ganda
Ketebalan PCB	0.4-6mm
Ketinggian transmisi	900 ± 50 mm
Arah Transmisi	Kiri -> Kanan atau Kanan -> Kiri
Kecepatan Pengangkutan	1500mm/s
Mode Penganan	Jalur panduan transportasi tipe bagian
Penyesuaian Lebar Kereta Api	Mobil
Sinyal komunikasi	SMEMA
Posisi PCB	Posisi perlengkapan
Sistem Pemilihan	Vakum, 40-60 nozel
Spindel pemotong	100000 putaran/menit
Jenis pendingin	Pendinginan diri
Perubahan alat otomatis	Ya, aku tahu.
Periksa pisau pecah	Ya, aku tahu.
Keakuratan Pemotongan	± 0,05mm
Routing Bit	0.8-3.0 Diameter
Mengulangi Akurasi	± 0,01mm
Koordinasi Kecepatan Gerak	1000mm/s
Mode Pengungkapan	Sabuk ESD
Deteksi Alat	Ya, aku tahu.
Pemrograman Proses	Gerber Drawing Impor/Editing Program oleh Visual
Pasokan Udara	5-8 kg/cm2
Sumber Daya	AC 380V, 50/60Hz, 3KW

Struktur Inline PCB High Speed Router:

Mesin Inline PCB Router ini adalah solusi depaneling canggih yang dirancang untuk pemisahan PCB berkecepatan tinggi, presisi tinggi, dan otomatis.Hal ini banyak digunakan dalam lingkungan produksi massal seperti elektronik otomotif, elektronik konsumen, lampu LED, telekomunikasi, dan perangkat medis.

Dua meja kerja independen memungkinkan memuat dan melepaskan PCB secara bersamaan, dan memastikan waktu henti minimal dan throughput yang lebih tinggi.

Dua spindel independen memungkinkan pemrosesan paralel dari bagian PCB yang berbeda.

Rincian router PCB Inline Berkecepatan Tinggi:

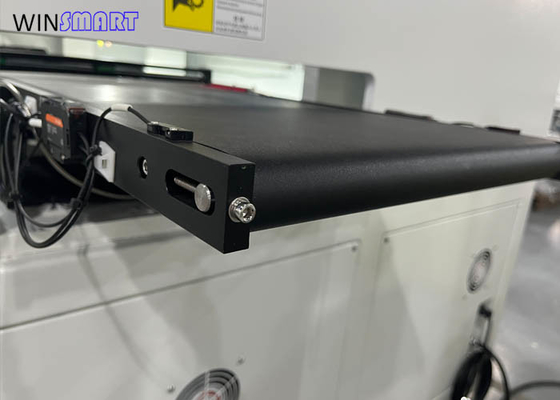

1. Mesin router PCB inline dapat bekerja dengan mesin pengumpulan nampan seperti di bawah desain untuk produksi volume yang sangat tinggi, menghemat biaya tenaga kerja produsen.

inline pcb depaneling router

inline pcb depaneling router machine

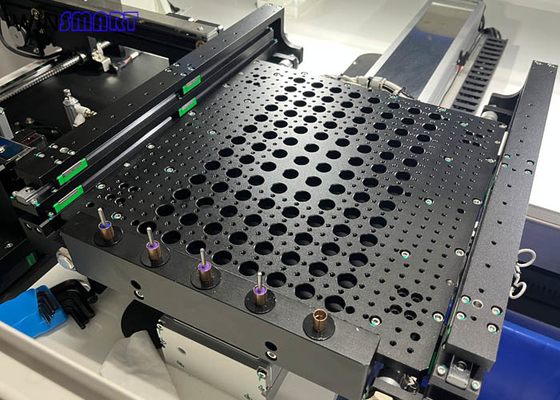

2. Fungsi perubahan alat otomatis, memungkinkan 5 bit per tabel, total 10 bit dapat disimpan.

Max 100.000 RPM Kecepatan Tinggi Dual Table Inline PCB Router Machine Keakuratan ±0.05mm 3

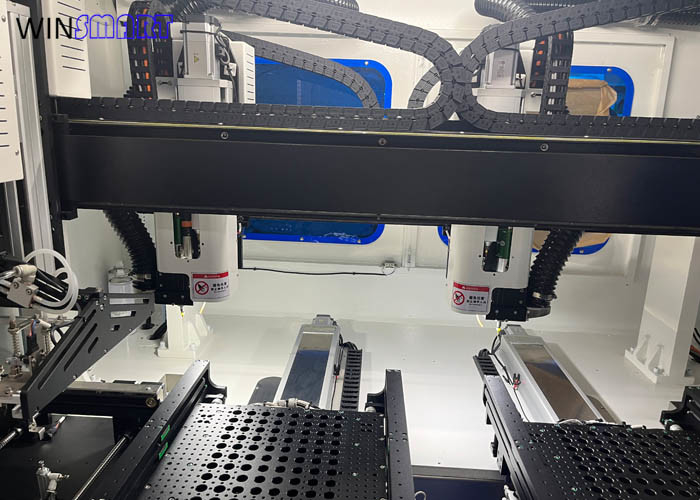

3. Struktur spindle, ia mengadopsi SycoTec kecepatan tinggi spindle 4033 dengan max 100000rpm dan ESD sikat.

Max 100.000 RPM Kecepatan Tinggi Dual Table Inline PCB Router Machine Keakuratan ±0.05mm 4

Alasan mengapa memilih kami:

1. Stabil: komponen utama peralatan diimpor. Berat peralatan lebih dari 700kg. Menguasai teknologi produksi yang paling matang dalam industri otomatisasi.

2Profesional: kami memiliki banyak teknologi paten di industri otomatisasi.

3Inovasi: kami selalu berkomitmen untuk mengembangkan peralatan yang lebih hemat tenaga kerja, sangat otomatis, dan memiliki universalitas yang lebih baik.

4. Cepat: respon terhadap permintaan pelanggan dalam waktu 1 jam, dan memberikan solusi dalam waktu 2 jam.
