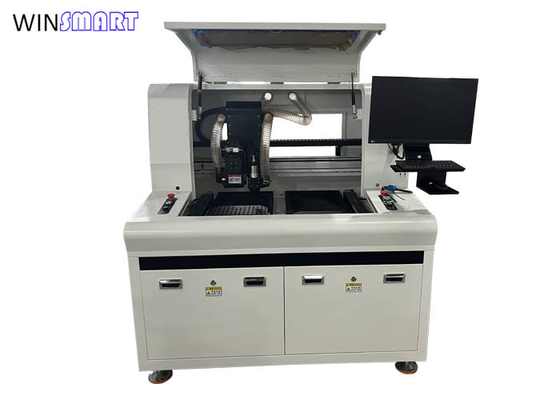

Dual Spindle Dual Table Universal V-Cut PCB Separator dan PCB Router Machine

Brand Name:	Winsmart
Model Number:	SMTID3
MOQ:	1 set
harga:	USD1-10000/set
Packaging Details:	Kasus kayu lapis
Payment Terms:	L/C, T/T, Western Union

Detail Information

Product Description

Detail Information

Tempat asal:

Sertifikasi:

Jaminan:

1 tahun

Sistem CCD:

Mode:

Luring

Panel Maks:

300x300mm (Bisa dibuat khusus)

Kehidupan pisau:

100.000 Kali

Bahan Pisau:

SKH51

akurasi pemotongan:

±0,1 mm

Sudut potong:

Panjang pemotongan:

Dapat disesuaikan

Metode Pemotongan:

Pemotongan & Perutean V

Kecepatan memotong:

Kecepatan tinggi

Ketebalan pemotongan:

0,2-3,2mm

Lebar pemotongan:

2-6mm

Tingkat Kebisingan:

≤80db

Sumber daya listrik:

220V/50Hz

Nama produk:

Pemisah PCB universal spindle ganda

Menyediakan kemampuan:

200 set per bulan

Menyoroti:

Mesin pemisah PCB meja ganda

Mesin Pembagi PCB Dual Spindle

Mesin pemisah PCB V-Cut universal

Product Description

Dual Spindle Dual Table Universal V-Cut PCB Separator dan PCB Router Machine

Dual Spindle Universal PCB Separator Ringkasan:

Mesin ini dirancang untuk panel dengan koneksi V-cut dan jembatan penggilingan.

Ini banyak digunakan dalam manufaktur elektronik, otomotif, perangkat medis, pencahayaan LED, dan telekomunikasi.

Ini mencegah retakan, delaminasi, dan kerusakan mikro, membuatnya ideal untuk elektronik yang handal.

Pembagi PCB Universal Dual SpindleFitur:

1Meja ganda memungkinkan pemotongan bersamaan.

2Spindel ganda memproses beberapa PCB sekaligus, menggandakan efisiensi.

3Mengurangi waktu siklus dengan memproses dua PCB secara bersamaan.

4. Ideal untuk lingkungan manufaktur volume tinggi.

5Meminimalkan intervensi operator, mengurangi biaya tenaga kerja.

6. Sistem keselarasan visi CCD memastikan pemotongan yang tepat.

7Menggunakan kekuatan minimal, mencegah retakan dan delaminasi.

8. Bekerja dengan FR4, aluminium-backed, keramik, kaku-flex, dan multilayer PCB.

9Mendukung bentuk PCB yang kompleks dan desain yang tidak teratur.

10Sistem pengumpulan debu vakum menghilangkan puing-puing, memastikan lingkungan kerja yang bersih.

11Meminimalkan limbah dan pengolahan ulang, meningkatkan tingkat hasil.

Spesifikasi Pembagi PCB Universal Dual Spindle:

Model	SMTID3
Area kerja	300x300mm, 0-80mm ((Z)
Tabel	Dual
Spindel	Dual, SycoTec 4025HY untuk routing
Stiker sekrup, rel panduan, modul	Merek Cina
Servo motor	Panasonic
Eliminator elektrostatik	ADK-801ADK-801
PC	Kelas Industri
Kartu kontrol gerak	PI9074
monitor	17 inci
Sistem operasi	Windows 10
Kecepatan spindle	Maksimal 60000RPM
Kecepatan penggerak XYZ	XY.800mm/s, Z.300mm/s
Kecepatan pemotongan	0-100mm/s
Keakuratan pemotongan	± 0,05mm
Kekuatan keseluruhan	5KW
Platform kerja	Tray berputar dapat memotong dalam dua arah
Sistem pendingin spindle	Pendingin udara
Kekuatan pembersih vakum	3kw 380V,3-Phase ((pembersihan vakum atas)
Tekanan udara	0.5-0.7MPa
Kontrol kebisingan	< 80 dB
Perangkat pengaman	Pintu keamanan dan sensor
Pemrograman	Dapat mengimpor file dxf untuk pemrograman yang lebih mudah
Pemuatan dan pengungkapan PCB	Manual
Dukungan dan pelatihan teknis	Memberikan operasi peralatan, pemrograman, video pemeliharaan perangkat keras dan layanan pelatihan di tempat
Sistem penglihatan	Sistem koreksi posisi visual CCD
Lampu peringatan	Lampu Tricolor
Tutup pelindung rentang kerja	Mode perlindungan buta pintu heksahedral
Dimensi	1500 ((L) x1450 ((W) x1600 ((H) mm
Berat badan	Sekitar 950kg

Detail pemisah PCB Universal Dual Spindle:

Separator PCB universal ini dirancang untuk panel dengan V-cut dan jembatan penggilingan, juga bekerja untuk hanya V-cut board atau hanya board routed.

Bagian Utama Pembagi PCB Universal Dual Spindle Pengantar:

1. Motor tanpa sikat menggerakkan pisau gergaji, dengan hisap dan udara ion untuk mengurangi penyerapan debu selama proses pemotongan. Servo dikendalikan Z-axis mengangkat, kontrol yang tepat dari ketinggian PCB.

2. Spindel SycoTec kecepatan tinggi, pemotongan cepat, dilengkapi dengan pembersih vakum dan deteksi patah pemotong untuk mencegah pemotongan lebih lanjut dan scrap setelah patah pisau.kontrol tinggi PCB yang akurat.

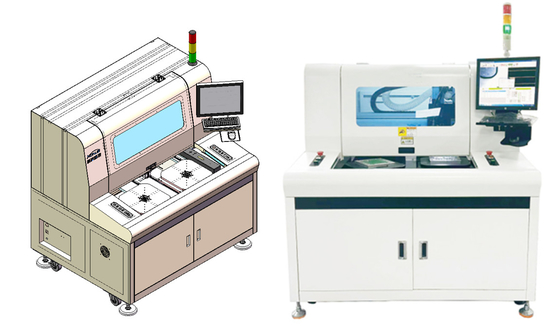

Dual Spindle Dual Table Universal V-Cut PCB Separator dan PCB Router Machine 1

3. Perlengkapan paduan aluminium yang disesuaikan, perawatan oksidasi, anti-statis, memastikan akurasi pemotongan.

PCB Separator Fixture

Daftar konfigurasi pengiriman pemisah PCB universal:

1)Separator PCB dengan 2 spindel x 1 unit

2) Vacuum cleaner x 1 unit

3) pisau gergaji x 5 pc, bit routing x 10 pc

4)Penggunaan manual x 1 pc

5)Video operasi dan video pengaturan
