Mesin Router Depaneling PCB

Mesin Pembagian PCB Bebas Bubuk Multi-fungsi yang Diprediksi dan Diarahkan

Semua Kategori

Keranjang pengumpan SMT

Hubungi Kami

Ms. Amy

info@smtfullsolution.com

+86-752-6891906

+8613829839112

Hubungi Sekarang

Mesin Pembagian PCB Bebas Bubuk Multi-fungsi yang Diprediksi dan Diarahkan

Brand Name:	Winsmart
Model Number:	SMTID3 offline
MOQ:	1 set
harga:	USD20000-80000
Packaging Details:	Plywood case
Payment Terms:	L/C, T/T, Western Union

Detail Information

Product Description

Detail Information

Place of Origin:

China

Sertifikasi:

Warranty:

12 months

CCD System:

Mode:

Offline

Max Panel:

300x300mm, dual tables

Blade Life:

100,000 Times

Blade Material:

SKH51

Cutting Accuracy:

±0.1mm

Cutting Angle:

Routing Bit:

Diameter 0.8-3.2mm

Cutting Method:

V-Cutting & Routing

PCB Material:

FR4 and Aluminum

Cutting Thickness:

0.2-3.2mm

Cutting Width:

2-6mm

Noise Level:

≤80dB

Power Supply:

220V/50Hz

Product Name:

Multi-function PCB Router Machine

Supply Ability:

200 sets per month

Menyoroti:

Separator PCB multi-fungsi

Pengelompokan PCB yang telah dipasangkan sebelumnya

Mesin Pembagian PCB PCB Router

Product Description

Mesin Pembagian PCB Bebas Bubuk Multi-fungsi yang Diprediksi dan Diarahkan

Mesin PCB Router Multi-fungsi Gambaran Umum:

Router PCB Pre-Scored dan Routed multi-fungsi ini adalah mesin depaneling serbaguna yang dirancang untuk menangani PCB V-scored dan PCB routed secara efisien.Hal ini banyak digunakan dalam manufaktur elektronik, pencahayaan LED, otomotif, dan industri medis di mana presisi tinggi dan tekanan minimal diperlukan selama pemisahan PCB.

Mesin Multi-fungsi PCB RouterFitur:

1. Mendukung keduanyaPemisahan PCB V-scored dan routeddalam satu mesin.

2. Memastikanbersih, bebas dari kerutanpemisahan dengan tekanan minimal.

3Mencegah retakan, delaminasi, dan kerusakan komponen.

4Bekerja denganFR4, PCB aluminium, keramik, fleksibel, dan kaku-flex.

5Mengurangi penanganan manual, meningkatkan efisiensi produksi.

6Pengaturan yang dapat disesuaikan untuk ketebalan dan bahan PCB yang berbeda.

7. Kamera CCD memastikanpemotongan dan penyelarasan yang tepat.

8. Bekerja dengan FR4, aluminium-backed, keramik, kaku-flex, dan multilayer PCB.

9. perlindungan kandang dan tombol darurat berhenti untuk keselamatan operator.

10. Pemrograman mudah dan operasi dengan jalur pemotongan pra-set.

Mesin Multi-fungsi PCB RouterSpesifikasi:

Model	SMTID3 offline
Area kerja	300x300mm, bisa disesuaikan
Tabel	Dual
Spindel	Dual, SycoTec 4025HY untuk routing
Stiker sekrup, rel panduan, modul	Merek Cina
Servo motor	Panasonic
Eliminator elektrostatik	ADK-801ADK-801
PC	Kelas Industri
Kartu kontrol gerak	PI9074
monitor	17 inci
Sistem operasi	Windows 10
Kecepatan spindle	Maksimal 60000RPM
Kecepatan penggerak XYZ	XY.800mm/s, Z.300mm/s
Kecepatan pemotongan	0-100mm/s
Keakuratan pemotongan	± 0,05mm
Kekuatan keseluruhan	5KW, Mesin 2KW, Vacuum cleaner 3KW
Platform kerja	Tray berputar dapat memotong dalam dua arah
Sistem pendingin spindle	Pendingin udara
Kekuatan pembersih vakum	3kw 380V,3-Phase ((pembersihan vakum atas)
Tekanan udara	0.5-0.7MPa
Kontrol kebisingan	< 80 dB
Perangkat pengaman	Pintu keamanan dan sensor
Pemrograman	Dapat mengimpor file dxf untuk pemrograman yang lebih mudah
Pemuatan dan pengungkapan PCB	Manual
Dukungan dan pelatihan teknis	Memberikan operasi peralatan, pemrograman, video pemeliharaan perangkat keras dan layanan pelatihan di tempat
Sistem penglihatan	Sistem koreksi posisi visual CCD
Lampu peringatan	Lampu Tricolor
Tutup pelindung rentang kerja	Mode perlindungan buta pintu heksahedral
Dimensi	1500 ((L) x1450 ((W) x1600 ((H) mm
Berat badan	Sekitar 950kg

Mesin Multi-fungsi PCB RouterRincian:

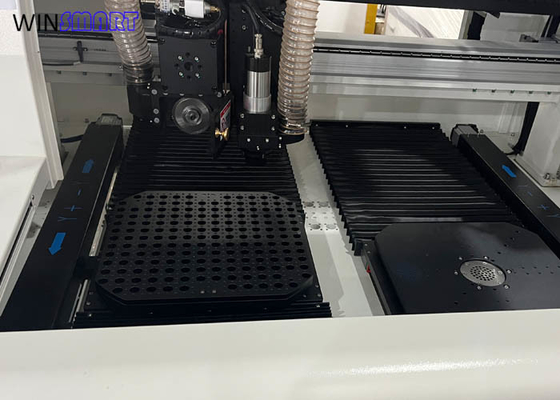

Separator PCB universal ini dirancang untuk panel dengan V-cut dan jembatan penggilingan, juga bekerja untuk hanya V-cut board atau hanya board routed.

Mesin ini memiliki motor tanpa sikat yang menggerakkan pisau gergaji, dengan hisap dan udara ion untuk mengurangi penyerapan debu selama proses pemotongan.

Kami menggunakan spindle SycoTec kecepatan tinggi, pemotongan cepat, dilengkapi dengan pembersih vakum dan pemotong deteksi patah untuk mencegah pemotongan lebih lanjut dan scrap setelah pisau patah.

Dan kami menggunakan pengangkat sumbu Z yang dikendalikan servo dan jig paduan aluminium khusus untuk memastikan akurasi pemotongan.

Aplikasi Mesin Router PCB Multifungsi:

1. Elektronik Konsumen

Smartphone, tablet, laptop, konsol game.
Papan sirkuit kepadatan tinggi dengan penempatan komponen yang halus.

2. Industri pencahayaan LED

PCB LED yang didukung aluminium, strip LED, dan panel tampilan.
Mencegah retakan dan kerusakan pada komponen LED sensitif.

3. Elektronik Otomotif

ECU, sensor, sistem infotainment, perangkat ADAS.
Menangani PCB otomotif yang handal dengan tekanan minimal.
Perangkat kesehatan yang bisa dipakai, sistem pemantauan pasien, peralatan diagnostik.
Desain presisi tinggi untuk elektronik medis miniatur.

4. Elektronika Aerospace & Pertahanan

Sistem radar, avionika, papan komunikasi satelit.
Bekerja dengan PCB ruggedized untuk aplikasi kritis.

5. Telekomunikasi & Jaringan

Antena 5G, router, transceiver serat optik.
Mendukung pemisahan PCB multilayer frekuensi tinggi.

Tags:
