300x300mm 25W UV Laser PCB Depaneling Mesin Tanpa Memotong Tekanan dan Debu

Brand Name:	Winsmart
Model Number:	SMTL300
MOQ:	1 set
harga:	USD1-150K/set
Packaging Details:	Plywood case
Payment Terms:	L/C,T/T,Western Union

Detail Information

Product Description

Detail Information

Place of Origin:

China

Sertifikasi:

PCB Material:

FR4 FPC

Laser Source:

25W UV

Working Table:

300x300mm, dual tables

Fixture:

Customized

Wavelength:

355nm

Name:

25W UV Laser PCB Depaneling Machine

Supply Ability:

100 sets per month

Menyoroti:

300x300mm PCB Depaneling Mesin

25W PCB Depaneling Mesin

Product Description

300x300mm 25W UV Laser PCB Depaneling Mesin Tanpa Memotong Tekanan dan Debu

25W UV Laser PCB Depaneling Machine Aplikasi:

Ini banyak digunakan dalam pembuatan PCB Flex dan PCB kaku.

Elektronik Konsumen

PCB untuk smartphone, tablet, laptop, dan perangkat yang bisa dipakai.
Sirkuit berdensitas tinggi, miniatur dengan komponen halus.

Perangkat Medis

Elektronik implan, sistem pemantauan pasien, dan alat diagnostik.
Desain presisi tinggi untuk PCB miniatur, biocompatible.

Elektronik Otomotif

Advanced Driver Assistance Systems (ADAS), ECU, sistem infotainment.
Bekerja dengan PCB otomotif multilayer yang handal.

Elektronika Aerospace & Pertahanan

Sistem radar, avionika, perangkat komunikasi satelit.
Bekerja dengan PCB keramik dan frekuensi tinggi RF.

Telekomunikasi & Jaringan 5G

PCB untuk antena 5G, transceiver serat optik, dan router jaringan.
Ideal untuk frekuensi tinggi, bahan PCB kehilangan rendah.

Otomasi Industri & Perangkat IoT

PCB untuk aplikasi robotika, PLC, dan IIoT (Industrial Internet of Things).
Bekerja dengan PCB kaku-flex yang digunakan di lingkungan industri.

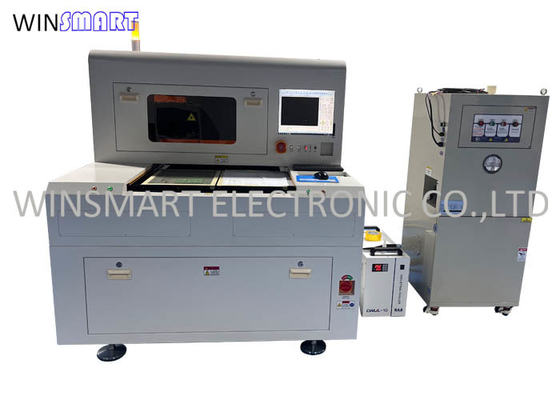

300x300mm 25W UV Laser PCB Depaneling Mesin Tanpa Memotong Tekanan dan Debu 0

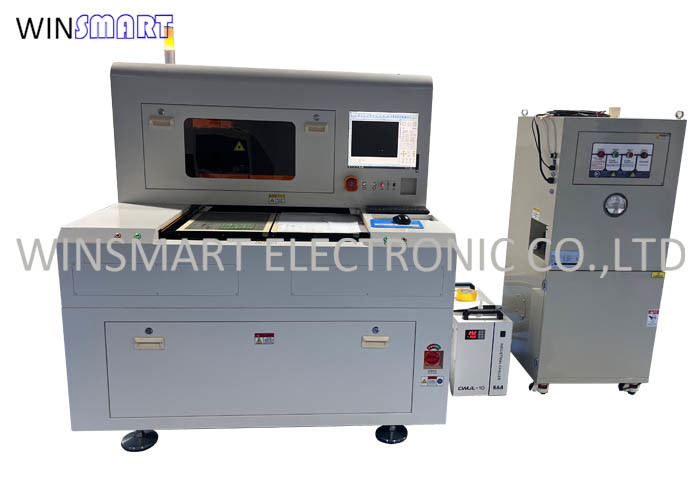

300x300mm 25W UV Laser PCB Depaneling Mesin Tanpa Memotong Tekanan dan Debu 1

25W UV Laser PCB Depaneling Mesin Fitur:

1Mencapai akurasi pemotongan ± 20 μm untuk desain PCB yang kompleks.

2Menghilangkan tekanan mekanik, mencegah retakan dan delaminasi.

3Laser UV menghasilkan kerusakan termal minimal, melindungi komponen.

4. Bekerja dengan FR4, polyimide, keramik, dan PCB kaku-flex.

5. Tidak ada burrs mekanis, mengurangi persyaratan pasca-pengolahan.

6. Membuat micro-lubang yang tepat untuk interkoneksi kepadatan tinggi (HDI).

7Dapat diintegrasikan ke dalam jalur SMT atau digunakan sebagai mesin mandiri.

8Tidak ada alat pemotong seperti router bit atau pisau.

25W UV Laser PCB Depaneling MesinSpesifikasi:

Model	SMTL300, meja ganda
Kekuatan	380V AC, 50Hz, 20A
Udara yang Dikompres	Udara terkompresi
Dimensi Mesin	1450 ((L) x1350 ((W) x1665 ((H) mm
Ruang Pemasangan	3000x3000x2500mm
Berat mesin	800kg
Suhu Lingkungan	22 ~ 25 °C
perubahan suhu	dalam ± 1 °C / 24 jam
kelembaban lingkungan	dalam 40% ~ 70% (tidak ada kondensasi yang jelas yang diizinkan)
Kelas bebas debu	100000 atau lebih
konsumsi daya	6KW
Lebar pemotongan	≤ 50mm × 50mm
Bahan pemotong	pemotongan penuh / setengah pemotongan PCB / FPC, LCP / lem dan bahan terkait lainnya
Ketebalan pemotongan	≤ 3mm
Kecepatan pemotongan	≤ 3000mm / S
Keakuratan pemesinan secara keseluruhan	≤ 30um
Pola pengolahan	garis lurus, garis miring, kurva, kelainan, dll
Laser	355nm gelombang cahaya laser nanodetik
Frekuensi pengulangan	50-150khz
Kekuatan laser	UV 15W@30KHz
Lebar pulsa	< 20ns
Stabilitas energi	< 3% RMS selama 8 jam
Kualitas sinar m2	< 1.3
Mode	2500mm/S
Jaminan	1 tahun
Layanan	Pelatihan di luar negeri tersedia

25W UV Laser PCB Depaneling MesinKeuntungan:

25W Laser UV PCB Depaneling Machine adalah solusi depaneling non-kontak presisi tinggi yang dirancang untuk memotong, mengebor, dan menandai papan sirkuit cetak (PCB).Peralatan medis, industri otomotif, aerospace, dan telekomunikasi di mana presisi tinggi dan tekanan minimal diperlukan.

Hal ini digunakan dalam PCB depaneling karena panjang gelombang pendek (355nm) dan efisiensi penyerapan yang tinggi dalam bahan PCB seperti FR4, polyimide, keramik, dan substrat yang didukung aluminium.pemotongan yang tepat dengan dampak termal minimal.
