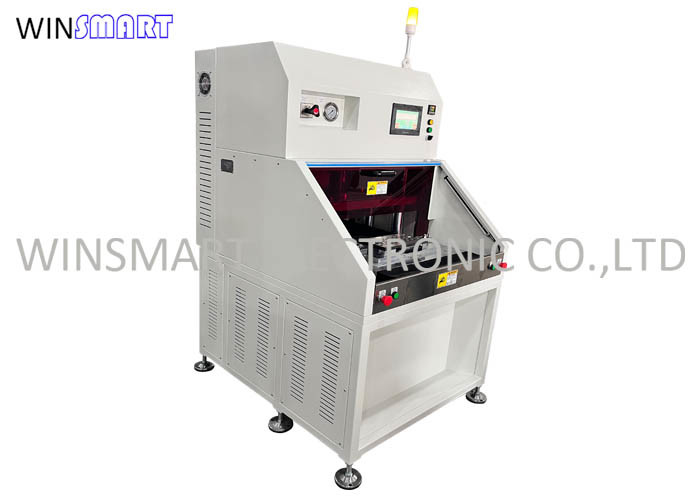

10S Siklus Pemotongan Waktu 25T PCB Separator Punching Machine untuk Papan 400x400mm

Brand Name:	Winsamrt
Model Number:	SMTP300
MOQ:	1 set
harga:	USD1-10000/set
Packaging Details:	Plywood case
Payment Terms:	L/C, T/T, Western Union

Detail Information

Product Description

Detail Information

Place of Origin:

China

Sertifikasi:

Noise:

≤75dB

Working Area:

400x400mm

Output:

Type:

hydraulic driven

Precision:

±0.05mm

Name:

PCB Separator Punching Machine

Supply Ability:

100 sets

Menyoroti:

400x400mm PCB Separator Punching Machine

25T PCB Separator Punching Machine

Product Description

10S Siklus Pemotongan Waktu 25T PCB Separator Punching Machine untuk Papan 400x400mm

Fitur mesin perforasi pemisah PCB:

1. Depaneling PCBA dengan cetakan yang dapat menghindari retakan timah yang disebabkan oleh lipat tangan.

2- Beberapa cetakan bisa diganti.

3Mudah untuk mengganti cetakan.

4Servo dorong tarik ke bawah cetakan mengurangi intensitas kerja.

5. PCB loading dan unloading mudah.

6Proses operasi ringan dan aman, dan mesin dilengkapi dengan perangkat keselamatan.

Parameter teknis mesin perforasi pemisah PCB:

Didorong: Stasiun hidrolik + silinder hidrolik

Sumber Daya: Fase 3, 380VAC 50HZ

Produksi: 25 Ton

Ukuran PCB: 400*400MM

Mode Kerja: Servo motor dorong-tarik masuk dan keluar untuk cetakan bawah

Dimensi mesin: 1400 ((L) x 985 ((W) x 1750 ((H) MM

Berat: 850kg

Mesin Pencetakan Pemisah PCBSpesifikasi:

Area kerja	400*400mm
Tekanan kerja	0.45-0.7Mpa
Keakuratan pemotongan	± 0,05mm
Waktu siklus	7-15 detik
Output	25T
Ketebalan PCB/FPC	0.08-3.5MM
Bahan PCB/FPC	FPC, FR1, FR4, CEM-1, CEM-3, MCPCB
Modus pemotongan	Menonjok
Perlengkapan pukulan	Perkakas mati (mold)
Properti Kerja	Tampilan LCD, Secara otomatis mencatat jumlah produk olahan, perforasi otomatis
Pelabuhan transmisi	Standar internasional
Bahasa Operasi	Bahasa Inggris
Kekuatan	380/220V
Fuse	3A
Dimensi mesin	1400x985x1750mm
Berat mesin	850kg

Perincian Mesin Pengelompokan Pemisah PCB:

10S Siklus Pemotongan Waktu 25T PCB Separator Punching Machine untuk Papan 400x400mm 0

PCB Separator Punching Machine Mold Disassembly:

Langkah 1: Pindahkan cetakan bagian bawah ke lokasi tusukan dengan layar sentuh.

Langkah 2: Turunkan cetakan bagian atas agar selaras dengan cetakan bagian bawah.

Langkah 3: Lepaskan 8 sekrup cetakan atas.

Langkah 4: Pindahkan seluruh cetakan ke lokasi pengambilan dengan layar sentuh.

Langkah 5: Lepaskan 2 sekrup cetakan bagian bawah.

Langkah 6: Hapus cetakan lama.

10S Siklus Pemotongan Waktu 25T PCB Separator Punching Machine untuk Papan 400x400mm 1

punching mold

Pemasangan cetakan mesin perforasi pemisah PCB:

Langkah 1: Letakkan seluruh cetakan di lokasi asal.

Langkah 2: Kunci 2 sekrup untuk memperbaiki cetakan bawah.

Langkah 3: Pindahkan seluruh cetakan ke lokasi tusukan.

Langkah 4: Turunkan dasar cetakan atas untuk menyelaraskan cetakan atas.

Langkah 5: Lepaskan 8 sekrup untuk memperbaiki cetakan atas.

Langkah 6: Pemasangan selesai.

Keuntungan Mesin Pencetakan Pemisah PCB:

1Kapasitas perforasi 4-8 kali dari router PCB.

2. Bisa digunakan untuk semua panel tab FPC, FR4 dan MCPCB.

3Tidak ada debu selama pengolahan tusukan.
