30T FR4 Aluminium PCB Punching Machine dengan Precision Punching Mold

Brand Name:	Winsamrt
Model Number:	SMTP300
MOQ:	1 set
harga:	USD1-10000/set
Packaging Details:	Plywood case
Payment Terms:	L/C, T/T, Western Union

Detail Information

Product Description

Detail Information

Place of Origin:

China

Sertifikasi:

Noise:

≤75dB

Working Area:

400x400mm

Output:

Type:

hydraulic driven

Precision:

±0.05mm

Name:

FR4 PCB Punching Machine

Supply Ability:

100 sets

Menyoroti:

FR4 Aluminium PCB Punching Machine

Precision Punching Mold PCB Mesin Punching

30t Mesin Pencetakan PCB

Product Description

30T FR4 Aluminium PCB Punching Machine dengan Precision Punching Mold

PCB Pencét Mesin Gambaran umum:

Mesin perforasi PCB hidrolik adalah kunci untuk memastikan operasi normal dan akurat dari mesin.Anda harus mengumpulkan dengan hati-hati., menguji mesin, memeriksa secara teratur dan memiliki rencana pemeliharaan yang baik.yang dapat mempengaruhi kualitas pemeliharaan sistem iniNamun, jika tidak ada instruksi khusus yang diberikan, pengguna harus mengikuti instruksi ini secara ketat untuk instalasi, debugging, dan penggunaan.

Sistem hidrolik ini terdiri dari kelompok pompa sumber tekanan, kelompok katup arah, sistem filtrasi dan pendinginan, perangkat kontrol, tangki minyak, dan pipa.

Selama proses kerja, sistem pendinginan filtrasi, kelompok pompa kontrol, kelompok pompa sumber tekanan, dll semuanya dikendalikan oleh peralatan listrik.Ketika aliran kerja dari pompa vane dalam kelompok pompa sumber tekanan keluar, aliran disalurkan ke setiap komponen hidrolik,dan kelompok katup elektro-hidraulik (ventil solenoid) silinder kontrol dikendalikan oleh perangkat listrik untuk menyelesaikan gerakan bolak-balik masing-masing silinder.

Posisi gerak silinder hidrolik dikendalikan oleh perangkat switch perjalanan.

Fitur Mesin Pencetakan PCB:

1. Depaneling PCBA dengan cetakan yang dapat menghindari retakan timah yang disebabkan oleh lipat tangan.

2- Beberapa cetakan bisa diganti.

3Mudah untuk mengganti cetakan.

4Servo dorong tarik ke bawah cetakan mengurangi intensitas kerja.

5. PCB loading dan unloading mudah.

6Proses operasi ringan dan aman, dan mesin dilengkapi dengan perangkat keselamatan.

Parameter teknis mesin perforasi PCB:

Didorong: Stasiun hidrolik + silinder hidrolik

Sumber Daya: Fase 3, 380VAC 50HZ

Produksi: 25 Ton

Ukuran PCB: 400*400MM

Mode Kerja: Servo motor dorong-tarik masuk dan keluar untuk cetakan bawah

Dimensi mesin: 1400 ((L) x 985 ((W) x 1750 ((H) MM

Berat: 850kg

Mesin Pencetakan PCBSpesifikasi:

Area kerja	400*400mm
Tekanan kerja	0.45-0.7Mpa
Keakuratan pemotongan	± 0,05mm
Waktu siklus	7-15 detik
Output	25T
Ketebalan PCB/FPC	0.08-3.5MM
Bahan PCB/FPC	FPC, FR1, FR4, CEM-1, CEM-3, MCPCB
Modus pemotongan	Menonjok
Perlengkapan pukulan	Perkakas mati (mold)
Properti Kerja	Tampilan LCD, Secara otomatis mencatat jumlah produk olahan, perforasi otomatis
Pelabuhan transmisi	Standar internasional
Bahasa Operasi	Bahasa Inggris
Kekuatan	380/220V
Fuse	3A
Dimensi mesin	1400x985x1750mm
Berat mesin	850kg

Perincian Mesin Pengelompokan Pemisah PCB:

1Kabel profesional.

30T FR4 Aluminium PCB Punching Machine dengan Precision Punching Mold 0

2Bahasa Inggris:

30T FR4 Aluminium PCB Punching Machine dengan Precision Punching Mold 1

3Perlindungan kata sandi untuk menghindari kesalahan operasi.

30T FR4 Aluminium PCB Punching Machine dengan Precision Punching Mold 2

4. cetakan tusukan disesuaikan untuk pemotongan yang tepat, laci ESD untuk pengumpulan PCB lebih mudah.

30T FR4 Aluminium PCB Punching Machine dengan Precision Punching Mold 3

5. Double "Start" dan pintu aman dengan desain sensor untuk memastikan produksi yang aman.

30T FR4 Aluminium PCB Punching Machine dengan Precision Punching Mold 4

Pemisahan dan pemasangan cetakan mesin perforasi PCB:

Langkah 1: Pindahkan cetakan bagian bawah ke lokasi tusukan dengan layar sentuh.

Langkah 2: Turunkan cetakan bagian atas agar selaras dengan cetakan bagian bawah.

Langkah 3: Lepaskan 8 sekrup cetakan atas.

Langkah 4: Pindahkan seluruh cetakan ke lokasi pengambilan dengan layar sentuh.

Langkah 5: Lepaskan 2 sekrup cetakan bagian bawah.

Langkah 6: Hapus cetakan lama.

Langkah 7: Letakkan seluruh cetakan di lokasi asal.

Langkah 8: Kunci 2 sekrup untuk memperbaiki cetakan bawah.

Langkah 9: Pindahkan seluruh cetakan ke lokasi tusukan.

Langkah 10: Turunkan dasar cetakan atas untuk menyelaraskan cetakan atas.

Langkah 11: Lepaskan 8 sekrup untuk memperbaiki cetakan atas.

Langkah 12: Pemasangan selesai.

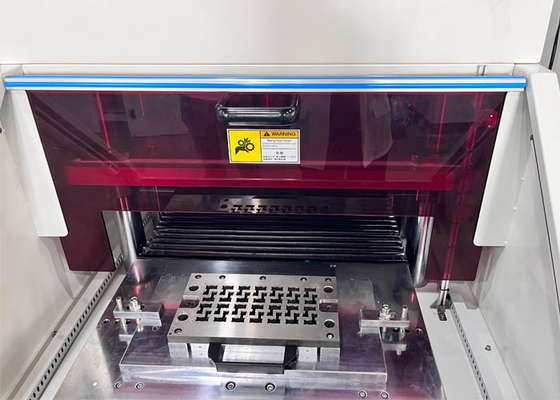

30T FR4 Aluminium PCB Punching Machine dengan Precision Punching Mold 5

punching mold

Pemeliharaan Mesin Pencetakan PCB:

1. Bersihkan puing-puing tepat waktu

2. secara teratur (1 minggu) pelumas sekrup, guide rail, bantalan, dan bagian bergerak dengan mentega

3Jika ada komponen organik yang rusak, tolong ganti dengan cara yang tepat

4. Jangan menumpuk bahan antara lubang dissipation panas dan kipas dissipation panas, dan menjaga jarak tertentu

5. Instruksi pemeliharaan untuk stasiun hidrolik
