Mesin Router Depaneling PCB

Mesin Router Depaneling PCB Otomatis penuh dengan Ukuran Tray 450x400mm dan Keakuratan Pemotongan ±0.05mm

Semua Kategori

Keranjang pengumpan SMT

Hubungi Kami

Ms. Amy

info@smtfullsolution.com

+86-752-6891906

+8613829839112

Hubungi Sekarang

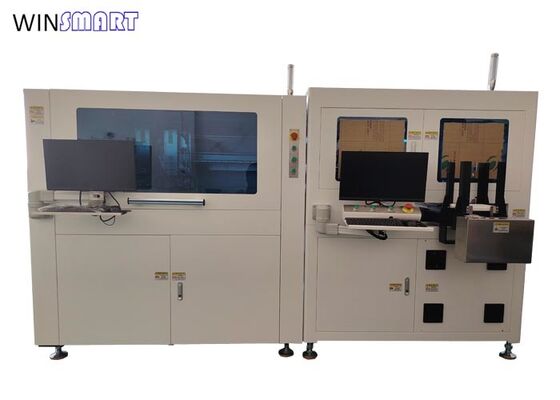

Mesin Router Depaneling PCB Otomatis penuh dengan Ukuran Tray 450x400mm dan Keakuratan Pemotongan ±0.05mm

Nama Merek:	Winsmart
Nomor Model:	Smtirx
Moq:	1 set
harga:	USD20000-80000
Detail Pengemasan:	Kasus kayu lapis
Ketentuan Pembayaran:	T/T, L/C, Western Union

Informasi Detail

Deskripsi produk

Informasi Detail

Tempat asal:

Sertifikasi:

Warna:

Putih

bahan PCB:

FR4, Aluminium

Ketebalan PCB:

0.8-3.0mm

Fixture:

disesuaikan

Pemotongan Presisi:

±0,05mm

Ukuran Max PCB:

350x350mm

Aplikasi:

Pemisahan PCB Sambungan Penggilingan

Nama Produk:

Solusi Depaneling PCB Otomatis Penuh

Menyediakan kemampuan:

100 set/bulan

Menyoroti:

Mesin Router Depaneling PCB Otomatis Penuh

Peralatan Depanelisasi PCB Ukuran Baki 450x400mm

±0

Deskripsi produk

Solusi Otomatis Penuh Pemisahan PCB dan Penumpuk/Pembongkar Baki PCBA 450x400mm

Solusi Otomatis Penuh Pemisahan PCB dan Penumpuk/Pembongkar Baki PCBA adalah sistem otomatisasi terintegrasi yang dirancang untuk menyederhanakan proses manufaktur PCB. Solusi komprehensif ini menggabungkan pemisahan PCB otomatis dengan kemampuan manajemen baki otomatis (pembongkaran/penumpukan), menangani ukuran baki maksimum 450x400mm.

Ideal untuk lingkungan manufaktur PCB dengan throughput tinggi, sistem ini meningkatkan efisiensi alur kerja dari operasi pemisahan hingga manajemen baki yang terorganisir, secara signifikan mengurangi tenaga kerja manual dalam produksi elektronik, sektor otomotif, dan telekomunikasi.

Fitur Utama

Operasi sepenuhnya otomatis untuk produksi bervolume tinggi
Sistem visi PC dan CCD untuk akurasi pemotongan yang presisi
Pemrograman dengan kompensasi dan pengumpulan debu terintegrasi
Sistem pemotongan bawah dan penyedot debu untuk permukaan PCB yang bersih dan lingkungan bengkel
Desain fleksibel yang dapat disesuaikan dengan berbagai jenis produk dengan model khusus tersedia
Pemuatan baki otomatis PCBA individu setelah pemisahan
Sistem penanganan baki yang kompatibel dengan AGV
Integrasi pemindai barcode opsional
Dukungan koneksi MES untuk integrasi pabrik pintar

Spesifikasi Teknis

Unit Pemisahan Utama - Model SMTIRX

Spesifikasi	Detail
Ukuran Mesin	Perkiraan 1450(P) x 1100(L) x 1600(T) mm
Berat Mesin	Perkiraan 800 kg
Ukuran PCB Maks	350x350mm (disesuaikan), Meja ganda
Ketebalan PCB	0.4-6mm
Tinggi Transmisi	900±50mm
Arah Transmisi	Kiri → Kanan atau Kanan → Kiri
Kecepatan Transportasi	1500mm/s
Mode Umpan	Rel pemandu transportasi tipe bagian
Penyesuaian Lebar Rel	Manual
Sinyal Komunikasi	SMEMA
Penentuan Posisi PCB	Penentuan posisi perlengkapan
Sistem Pengambilan	Vakum, 40-60 nosel
Spindel Pemotongan	80000rpm/menit (standar)
Tipe Pendinginan	Pendinginan mandiri
Perubahan Alat Otomatis	Manual
Pemeriksaan Pisau Putus	Ya
Akurasi Pemotongan	±0.05mm
Mata Bor Routing	Diameter 0.8-3.0, rotasi kanan
Akurasi Pengulangan	±0.02mm
Kecepatan Gerak Koordinat	1000mm/s
Mode Pembongkaran	Sabuk ESD
Deteksi Alat	Ya
Pemrograman Prosedur	Impor/Edit Gambar Gerber dengan Visual
Pasokan Udara	5-8kg/cm²
Pasokan Daya	AC 220V, 50/60Hz, 3KW

Unit Penanganan Baki - Model SMTDS-350

Spesifikasi	Detail
Pasokan Daya	AC220V 50Hz/3KW
Pasokan Udara	0.6MPa
Arah	Kiri→Kanan
Berat	≈1200kg
Penyesuaian Lebar Rel	Otomatis
Komunikasi	SMEMA
Ukuran Baki	maks 400x450mm
Tinggi Penyimpanan Baki	500 mm
Kecepatan Gerak Baki	1000 mm/s
OS	WIN10
Penentuan Posisi PCB	Perlengkapan
Fungsi Penghitungan	Dukungan
Penyimpanan Terklasifikasi	OK, NG, Baki Kosong
MES	Ya
Kontrol	PC Industri
Mode Operasi	Antarmuka manusia-mesin
Mode Transportasi PCB	Transportasi sistem koordinat + pengisap vakum
Izin Operasi	3 tingkatan
Jumlah Penyimpanan Baki	10
Kamera	Ya
Koneksi AGV	Dukungan
Penilaian NG	Dukungan

Aplikasi Industri

Sistem pemisahan otomatis ini banyak digunakan di seluruh industri manufaktur produk elektronik. Metode pemisahan manual tradisional menghasilkan tegangan yang signifikan yang berdampak negatif pada kualitas produk, menjadikan pemisahan berbasis mesin sebagai solusi yang disukai. Sistem router inline ini dilengkapi dengan integrasi loader dan unloader untuk jalur pengujian ATE, operasi spindel berkecepatan tinggi, pemisahan PCBA bertegangan rendah, dan memastikan presisi dan kebersihan untuk lingkungan produksi bervolume tinggi.

Tata Letak Solusi

Pengantar Mekanisme Keseluruhan Solusi
